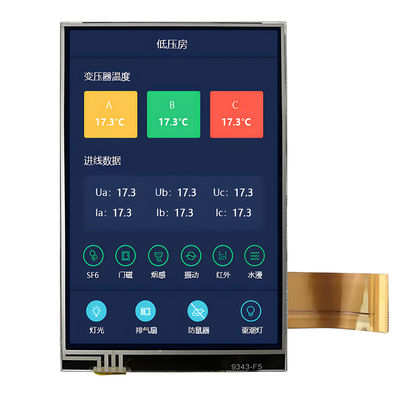

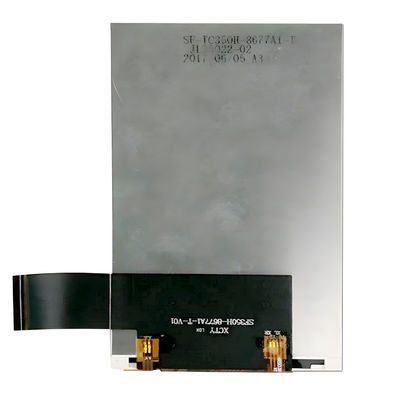

3,5-дюймовый TFT LCD дисплейный модуль – Высокая яркость, широкий температурный диапазон, MCU интерфейс для промышленных HMI и встраиваемых систем
Компания Saef Technology Limited представляет надежный 3,5-дюймовый TFT LCD дисплейный модуль, разработанный для требовательных приложений, где важны четкость, надежность и простота интеграции. Обладая яркой панелью 320×480 RGB, драйвером ILI9488 и широким диапазоном рабочих температур, этот дисплей идеально подходит для промышленных HMI, медицинских устройств, автомобильных приборных панелей, IoT терминалов и портативных приборов.
Основные характеристики и технические преимущества:
✅ TFT дисплей высокого разрешения
320 × 480 RGB пикселей обеспечивают четкий текст, графику и значки с реалистичным отображением цветов.
✅ Широкий диапазон рабочих температур
Рассчитан на работу от -20°C до +70°C, обеспечивая стабильную работу в сложных условиях — от производственных цехов до уличных киосков.
✅ MCU параллельный интерфейс с драйвером ILI9488
Простой 16-битный параллельный интерфейс обеспечивает быструю передачу данных и легкую интеграцию с распространенными микроконтроллерами (STM32, PIC, AVR, NXP).
✅ Высокая яркость и отличный контраст
Яркость 200 кд/м² и коэффициент контрастности 700:1 обеспечивают четкую видимость даже при ярком окружающем освещении.
✅ Широкие углы обзора
Горизонтальный угол обзора до 45° влево/вправо, вертикальный до 35° сверху / 30° снизу, подходит для многопользовательских приложений.
✅ Низкое энергопотребление
Типичный ток логики <5 мА, с эффективной конструкцией светодиодной подсветки для увеличения срока службы батареи в портативных устройствах.
✅ Надежность промышленного класса
Протестировано на тепловой удар, влажность и расширенные температурные циклы в соответствии с отраслевыми стандартами надежности.
✅ Настраиваемые сенсорные и дизайнерские опции
Мы предлагаем бесплатную полуиндивидуальную поддержку дизайна — добавьте резистивные или емкостные сенсорные панели, измените разъемы, настройте прошивку или адаптируйте механические контуры в соответствии с вашими точными спецификациями.
Разработан для беспроблемной интеграции
3,5-дюймовый TFT модуль Saef разработан с учетом потребностей системного инженера:
-
Встроенный DC/DC преобразователь упрощает конструкцию источника питания
-
Подробные временные диаграммы и код инициализации для более быстрого прототипирования
-
FPC с усиленной областью изгиба обеспечивает надежные соединения в компактных конструкциях
-
Механические чертежи с допусками включены для точного монтажа и сборки
Независимо от того, разрабатываете ли вы панель управления для промышленности, медицинский монитор, автомобильный дисплей или контроллер умного дома — этот модуль обеспечивает надежную работу с минимальными накладными расходами на проектирование.
Почему стоит сотрудничать с Saef Technology?
-
Техническая экспертиза: Наша команда инженеров поддерживает обзор схем, настройку прошивки и запросы на настройку.
-
Быстрое прототипирование: образцы доступны в течение 5–7 рабочих дней с полной документацией.
-
Готовность к рынку: Соответствует директивам ROHS, REACH и CE для беспрепятственного выхода на европейский и североамериканский рынки.
-
Гарантия качества: Каждый блок проходит проверку AQL в соответствии с MIL-STD-105E Level II, с AQL 0,65% для основных дефектов.
Идеальные области применения:
-
Промышленные HMI и панели управления
-
Медицинские мониторинговые и диагностические устройства
-
Автомобильные и морские дисплеи
-
Портативное испытательное и измерительное оборудование
-
IoT шлюзы и панели умного дома
-
Розничные POS-системы и киоски
Готовы проектировать с уверенностью?
Свяжитесь с нашей командой технических продаж для получения технических паспортов, образцов кода инициализации или бесплатной консультации по дизайну. Позвольте нам помочь вам интегрировать дисплей, который соответствует вашим точным требованиям.
Механические размеры
Определение интерфейса контактов
| NO. |
ИМЯ ВЫВОДА |
В/В |
Описание |
| 1-2 |
K |
O |
Катод светодиода |
| 3-4 |
A |
O |
Анод светодиода |
| 5 |
NC |
|
Установить открытым |
| 6-7 |
GND |
I |
Земля |
| 8-9 |
VCC |
I |
Напряжение питания 2,8 В |
| 10 |
NC |
|
Установить открытым |
| 11 |
WR |
I |
Входной вывод сигнала стробирования записи |
| 12 |
RS |
I |
Сигнал выбора регистра |
| 13 |
CS |
I |
Входной вывод для сигнала выбора микросхемы |
| 14 |
RD |
I |
Входной вывод сигнала стробирования чтения |
| 15-30 |
DB0-DB15 |
В/В |
Ввод/вывод данных дисплея |
| 31 |
RESET |
I |
Входной сигнал сброса LCM |
| 32 |
GND |
I |
Земля |
Максимальный абсолютный предел
| Элемент |
Символ |
Значение |
Единица измерения |
| Напряжение питания для логики |
VDD |
0,3~4,6 |
В |
| Входное напряжение |
Vin |
VDD+0,3 |
В |
| Рабочая температура |
Topr |
-20 to 70 |
℃ |
| Температура хранения |
Tstg |
-30 to 80 |
℃ |
Характеристики постоянного тока
| Элемент |
Символ |
Мин |
Тип |
Макс |
Единица измерения |
|
Рабочее напряжение
|
VDD |
2.6 |
2.8 |
3.3 |
В |
| Ток питания |
IDD |
|
|
5 |
мА |
| Входное напряжение |
VIH |
0.8VDD |
|
VDD |
В |
| VIL |
0 |
|
0.2VDD |
В |
|
Ток утечки входа
|
IIL |
-1.0 |
|
1.0 |
μA |
Электрооптические характеристики подсветки
| Элемент |
Символ |
MIN |
TYP |
MAX |
UNIT |
Тест
Условие
|
| Напряжение питания |
Vf |
|
3.2 |
3.4 |
В |
If= 120 мА |
| Ток питания |
If |
|
120 |
|
мА |
|
| Обратное напряжение |
Vr |
|
|
5 |
В |
|
| Рассеиваемая мощность |
Pd |
|
|
|
мВт |
|
| Интенсивность излучения для LCM |
|
|
200 |
|
Кд/м2 |
If= 120 мА |
| Равномерность для LCM |
|
|
|
|
% |
If=120 мА |
| Цвет подсветки |
Белый |
Оптические характеристики
| No. |
Элемент |
Символ |
Условия |
Спецификация |
Единица измерения |
| Мин |
Тип |
Макс |
| 1 |
Время отклика |
Tr+Tf |
25℃ |
|
25 |
|
мс |
| 2 |
Коэффициент пропускания (с PL) |
T(%) |
|
|
6.1 |
|
|
|
3
|
Коэффициент контрастности
|
Cr
|
θ=0, Нормальный
угол обзора500
|
700
|
-
|
|
|
|
Угол
|
обзораГор.
|
θR |
CR>10 |
40
|
45 |
- |
|
θL
|
| 40 |
45 |
- |
|
| Θ+ |
30 |
- |
- |
|
| 15 |
30 |
- |
|
