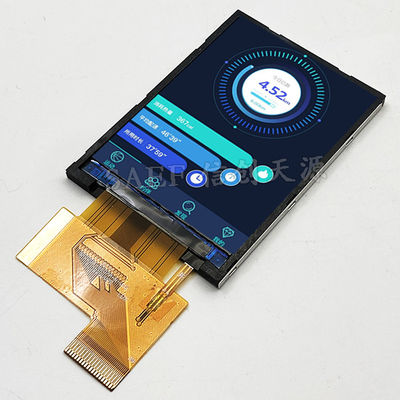

QVGA 240x320 2,2-дюймовый TFT дисплей, 39-контактный ЖК-дисплей ST7789V, 18-битный интерфейс

SF-TC220T-8607A-N: Высокопроизводительный 2,2-дюймовый TFT LCD модуль, разработанный для универсальной интеграции встраиваемых систем
Компания Saef Technology Limited представляет SF-TC220T-8607A-N, надежный и универсальный 2,2-дюймовый TFT LCD модуль, обеспечивающий четкое разрешение QVGA (240x320). Разработанный с использованием производительного драйвера ST7789V и предлагающий гибкий, настраиваемый параллельный интерфейс (режим RGB или MCU), этот модуль предназначен для инженеров и разработчиков в США и Европе, которым требуется надежный дисплей с высокой видимостью для промышленного управления, портативных медицинских устройств, интерфейсов умного дома и терминалов IoT. Его компактный форм-фактор и рабочий диапазон от -20°C до +70°C делают его надежным выбором как для коммерческих, так и для требовательных условий.

Технический анализ: решение основных проблем интеграции
Разработан для решения конкретных проблем проектирования во встраиваемых дисплеях:

• Гибкость интерфейса для оптимального соответствия процессору: Ключевым преимуществом модуля является его настраиваемый параллельный интерфейс. Используя контакты IM[3:0], инженеры могут выбирать между 16/18-битным режимом RGB для высокоскоростных, выделенных контроллеров дисплея или параллельным режимом MCU (серия 8080/6800) для прямого подключения к микроконтроллерам. Это решает распространенную проблему выбора дисплея, который соответствует собственному интерфейсу вашего хост-процессора, предотвращая необходимость использования внешних мостовых микросхем и упрощая конструкцию вашей печатной платы.

• Превосходные оптические характеристики в компактном размере: При типичной яркости 300 нит и коэффициенте контрастности 700:1 этот 2,2-дюймовый дисплей обеспечивает отличную читаемость. Направление обзора 12 часов оптимизировано для типичного вертикального монтажа в портативных устройствах или панелях управления, обеспечивая стабильные цвет и контрастность для основного пользователя.

• Надежная конструкция для долгосрочной надежности: Разработанный для работы в жестких условиях непрерывной эксплуатации, модуль рассчитан на широкий промышленный температурный диапазон и подвергается всестороннему тестированию на надежность, включая работу при высоких/низких температурах, тепловой удар и устойчивость к влажности. Это обеспечивает стабильную работу в различных областях применения, от заводских цехов до салонов автомобилей.

• Упрощенная конструкция питания: Отдельные контакты питания логики (IOVCC: 1,8 В/2,8 В) и аналогового сигнала (VDD: 2,8 В) позволяют осуществлять точное управление питанием, помогая оптимизировать общее энергопотребление системы — критический фактор в портативных устройствах с питанием от батарей.

Целевые приложения и возможности настройки
Идеально подходит для улучшения взаимодействия с пользователем в:

• Промышленных портативных терминалах и HMI: Для регистраторов данных, портативного испытательного оборудования и панелей управления, где требуется четкий, отзывчивый дисплей в различных условиях окружающей среды.

• Бытовой электронике и умных приборах: Идеально подходит для высококачественных пультов дистанционного управления, интерфейсов термостатов, дисплеев аудиооборудования и умных кухонных гаджетов, требующих яркого цветного пользовательского интерфейса.

• Автомобильном вторичном рынке и телематике: Подходит для дисплеев, устанавливаемых на приборной панели, элементов управления развлечениями на заднем сиденье или диагностических инструментов в указанном диапазоне температур.

Saef Technology: Ваш партнер по индивидуальным решениям для дисплеев

1. Преодолейте разрыв с помощью настройки: Требует ли ваш дизайн резистивной (RTP) или емкостной (CTP) сенсорной функциональности? Нужна ли вам определенная длина FPC, тип разъема или яркость подсветки? Мы предлагаем гибкие услуги по настройке с низкими MOQ. Мы можем интегрировать сенсорные панели, изменять конфигурации или корректировать спецификации, чтобы создать модуль дисплея, который идеально подходит для вашего продукта, а не наоборот.

2. Поддержка проектирования для инженеров: Мы предоставляем полную и четкую техническую документацию: подробные описания распиновки, спецификации синхронизации интерфейса (время установки/удержания), рекомендации по последовательности включения питания и примеры кода инициализации. Это позволяет вашей команде инженеров быстро и уверенно интегрироваться.

3. Качество и соответствие для мировых рынков: Произведенные в соответствии с сертифицированной системой качества ISO9001:2015 и соблюдающие экологические стандарты RoHS и REACH, наши модули разработаны для соответствия строгим требованиям Североамериканского и Европейского рынков, обеспечивая плавный путь к сертификации для вашего конечного продукта.

Призыв к действию для технических покупателей

• Разработано для лиц, принимающих решения: Мы понимаем критерии, которые оценивают инженеры и специалисты по закупкам: технические характеристики, данные о надежности, гибкость поставщика и общая стоимость интеграции.

• Запрос на оценку: Мы приглашаем дизайнеров продукции, инженеров-разработчиков и специалистов по закупкам оценить SF-TC220T-8607A-N. Свяжитесь с нашей командой технических продаж, чтобы запросить образцы, обсудить требования вашего конкретного приложения или изучить варианты настройки для вашего проекта. Выберите Saef в качестве технологического партнера, стремящегося предоставлять не просто компоненты, а оптимизированные решения для дисплеев, которые воплотят в жизнь ваше видение продукта.
