Подробная информация о продукте:
|
| Продукт: | TFT ЖК -дисплей | Размер экрана: | 00,96 дюйма (по диагонали) |
|---|---|---|---|
| Разрешение: | 80 (RGB) x 160 пикселей | Интерфейс: | 4-проводной SPI (последовательный периферийный интерфейс) |
| Драйвер IC: | ST7735S | Яркость: | 260 кд/м² (типичное) |
| Угол обзора: | 80° (все направления) | Эксплуатационная температура.: | -20 ° C до +70 ° C. |
| Размеры модуля: | 13,5 мм (В) x 27,9 мм (В) x 1,5 мм (Г) | Напряжение питания: | 2,8 В/3,3 В (ВКК), 1,8 В/2,8 В/3,3 В (IOVCC) |
| Подсветка: | 1 белый светодиод (типовой ток 20 мА) | Согласие: | Rohs, досягаемость |

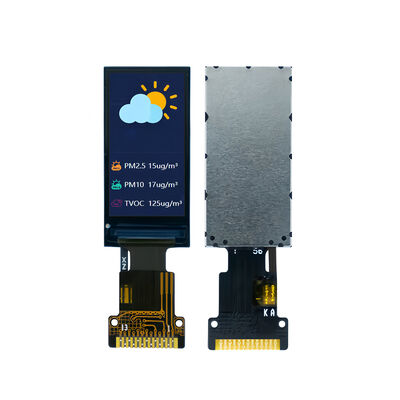

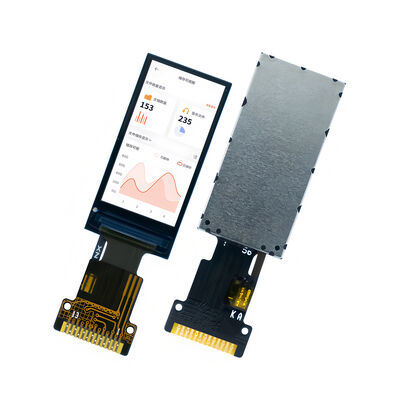

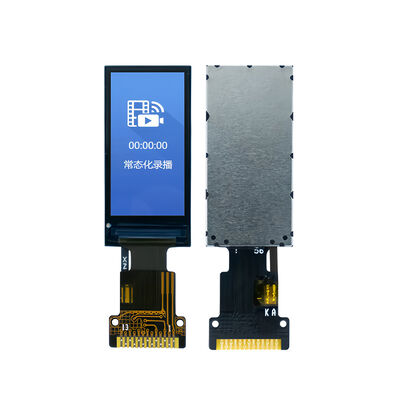

SFTO096JY-7419AN: Лучшее ультракомпактное цветное дисплейное решение для ограниченных пространством встроенных систем
Разработанный компанией Saef Technology Limited, SFTO096JY-7419AN определяет критерий для миниатюрных цветовых дисплеев.96-дюймовый TFT LCD-модуль обеспечивает четкое разрешение 80x160 в пределах невероятно компактного отпечатка 13.5мм х 27.9мм. Управляемый популярным интегральным узлом ST7735S через простой 4-проводной интерфейс SPI, он предлагает инженерам в США и Европе надежное, низкомощное цветное решение для носимых технологий,Датчики Интернета вещей, портативные медицинские устройства и компактные промышленные устройства управления, где каждый кубический миллиметр имеет значение.
Создан для интеграции там, где другие не могут поместиться:
Максимизация минимальной недвижимости ПКБ: с активной площадью всего 10,8 мм х 21,7 мм и общей глубиной модуля 1,5 мм,Этот дисплей решает основную проблему добавления пользовательского интерфейса для устройств размером с почтовую маркуОн позволяет указывать цветный статус, базовую графику и считывать данные там, где ранее были возможны только светодиоды.
Эффективность, удобная для микроконтроллеров: 4-проводной интерфейс SPI минимизирует количество пин (CS, DC, RESET, SDA, SCL),освобождение критических GPIO на микроконтроллерах с ограниченными ресурсами (MCU), таких как ARM Cortex-M0+ или ESP32Это упрощает маршрутизацию PCB и уменьшает расходы на прошивку по сравнению с параллельными интерфейсами.
Высокая видимость в крошечной упаковке: несмотря на свой размер, он обеспечивает яркую выходность 260 нит с контрастным соотношением 800:1, обеспечивая четкую читаемость в различных условиях освещения.Угол обзора 80 градусов обеспечивает гибкость в ориентации устройства.
Прочный для требовательных применений: предназначен для работы при температуре от -20 до +70 °C и подвергнут полному испытанию на стресс окружающей среды (тепловой цикл, вибрация, ESD),Этот модуль предназначен для переносного и наружного использования..
Упрощенное управление мощностью: гибкое логическое (IOVCC: 1.8V/3.3V) и аналоговое (VCC: 2.8V/3.3V) напряжение питания, в сочетании с одним низкопоточным светодиодным подсветкой,облегчить интеграцию в архитектуры низкомощных систем.
Идеально подходит для микроустройств следующего поколения:
Носящиеся электроники и медицинские мониторы (фитнес-пленки, умные пластыри): обеспечивают необходимую обратную связь пользователя с минимальным размером и воздействием на мощность.
Индустриальные датчики IoT и портативные инструменты: для отображения показаний в реальном времени, меню конфигурации или кодов состояния на портативном диагностическом оборудовании.
Интерфейсы потребительской электроники (умный дом, аудиоустройства): добавляет премиальную обратную связь к компактным пультам дистанционного управления, трекерам Bluetooth или контроллерам умных приборов.
Переносные медицинские и диагностические устройства: подходят для компактных мониторов, где требуется отображение жизненно важных численных данных или простых форм волн.
Saef Technology: Ваш партнер для миниатюрных дисплейных решений
Настроить по вашим потребностям: нужна сенсорная версия (RTP или PCAP) для интерактивных микроинтерфейсов? требуется другой разъем или ориентация FPC?Мы специализируемся на низких MOQ настройки и полунастройки дизайны, чтобы адаптировать это 096-дюймовая платформа для ваших конкретных механических и электрических требований.
Разработан для надежного производства: модуль проходит проверку AQL по MIL-STD-105E, обеспечивая постоянное качество для массового производства.схематические ссылки, библиотеки драйверов и точные 2D/3D механические файлы.
Надежная цепочка поставок для глобальных рынков: как сертифицированный производитель ISO, наши продукты разработаны для соответствия требованиям ЕС RoHS и REACH,содействие бесперебойной интеграции в продукцию, предназначенную для рынков Северной Америки и Европы.
Техническое обеспечение инженеров
Доказанная надежность: всестороннее испытание надежности подтверждает производительность при тепловых, механических и экологических нагрузках.
Инженерно-ориентированная документация: мы предоставляем четкие таблицы данных, последовательности инициализации и примечания к приложению, чтобы ускорить фазу прототипирования с дней до часов.
Образец и поддержка готовы: мы приглашаем встроенных инженеров оборудования, дизайнеров продуктов и специалистов по закупкам для оценки SFTO096JY-7419AN.обсудить ваши идеи настройкиПартнерство с Saef позволяет преодолеть ограничения размера без ущерба для возможностей дисплея или надежности поставщика.
Механические размеры
![]()
Определение интерфейса пин
| - Нет, нет. | Символ | Описание |
| 1 | TP0 | Интерфейс TP |
| 2 | TP1 | Интерфейс TP |
| 3 | SDA |
Ввод серийных данных |
| 4 | SCL |
Серийный кнопку часов. |
|
5 |
D/C |
Регистр выбирает пин D/C = ∆ 1 ∆: отображение данных. D/C = ≈ 0 ≈: данные команды. |
| 6 | Перезагрузка |
Пин LCM Reset |
| 7 | CS |
Чип выбирает пин (("Низкий" включен) |
| 8 | ГНД | Земля |
| 9 | NC | Пустой PIN-код |
| 10 | ВКК |
Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 11 | LEDK |
Катод подсветка |
| 12 | LEDA |
Анод подсветка |
| 13 | ГНД | Земля |
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение логического питания | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение аналогового питания | ВКК | -Нет.3 | 4.6 | V |
| Рабочая температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
| Влажность | RH |
- Я... |
90% ((Max60C) | RH |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- Я... |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
Характеристики блока подсвечивания
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Напряжение вперед | Vf | 3.0 | 3.2 | 3.4 | V |
| Впередний ток | Если |
- Я... |
20 |
- Я... |
mA |
| Время эксплуатации |
- Я... |
20000 | 30000 |
- Я... |
Часы |
| Яркость поверхности |
- Я... |
- Я... |
260 |
- Я... |
cd/m2 |
