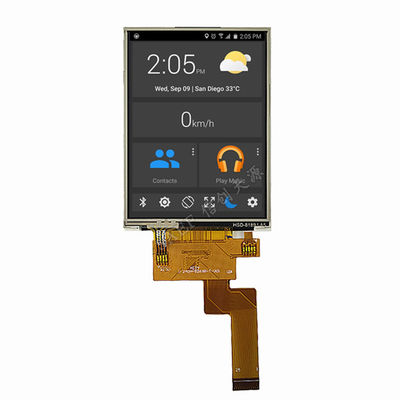

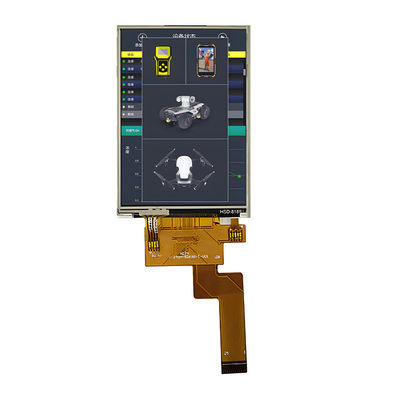

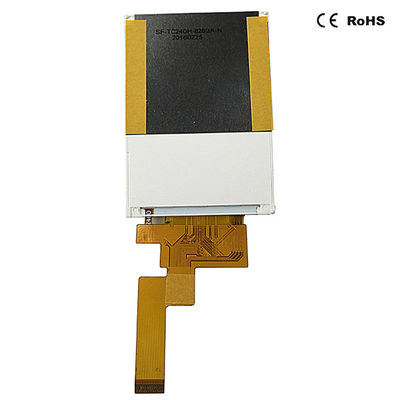

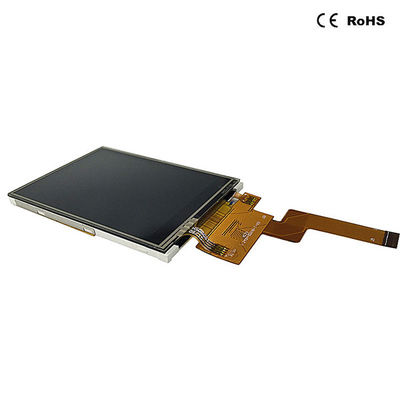

2.4 дюймовый IPS TFT LCD модуль с RTP Touch. 240x320, интерфейс MCU, промышленный класс.

SF-TC240H-8269B-T: Компактный и надежный 2,4-дюймовый IPS TFT ЖК-модуль, оптимизированный для встраиваемых систем и приложений HMI.

Модель SF-TC240H-8269B-T, разработанная компанией Saef Technology Limited, представляет собой 2,4-дюймовый TFT-ЖК-модуль высокой четкости с технологией IPS для широких углов обзора и встроенной 4-проводной резистивной сенсорной панелью (RTP). Благодаря разрешению QVGA 240x320, прямому параллельному интерфейсу 8-битного микроконтроллера и надежному рабочему диапазону от -20°C до +70°C этот модуль является идеальным решением для отображения для инженеров в США и Европе, проектирующих портативные медицинские устройства, промышленные портативные терминалы, бытовую технику и информационные панели IoT, где пространство, стоимость и надежность имеют первостепенное значение.

Решение основных проблем проектирования при разработке компактных устройств:

• Превосходная читаемость под любым углом: технология панели IPS обеспечивает стабильный цвет и контрастность по всему конусу обзора 80 градусов во всех направлениях. Это решает распространенную проблему инверсии изображения или смещения цвета, когда операторы рассматривают ручные инструменты или фиксированные панели под неперпендикулярными углами.

• Упрощенная интеграция микроконтроллеров: прямой 8-битный параллельный интерфейс микроконтроллера (совместимый с серией 8080) и микросхема драйвера ST7789V устраняют необходимость в сложных преобразователях протоколов. Инженеры могут подключать его напрямую к широкому спектру недорогих микроконтроллеров (ARM Cortex-M и т. д.), что значительно снижает стоимость спецификации и сложность прошивки по сравнению с дисплеями на базе SPI или MIPI.

• Проверенный и экономичный сенсорный ввод. Встроенная 4-проводная резистивная сенсорная панель (RTP) обеспечивает надежный ввод одним касанием со сроком службы 1 000 000 касаний, работает с помощью стилуса или перчаток и невосприимчива к случайным прикосновениям с жидкостями или мусором — практичный выбор для многих промышленных и медицинских сред, где емкостное прикосновение может быть непригодным.

• Создан для долгосрочной надежности. Модуль прошел 120-часовые эксплуатационные испытания при высоких/низких температурах и влажности и рассчитан на долговечность. Светодиодная подсветка обеспечивает регулируемую яркость и хорошую равномерность, обеспечивая длительную работу в различных условиях окружающего освещения.

• Компактный форм-фактор: благодаря компактным размерам 60,26 x 42,72 x 3,4 мм и подключению через один FPC он максимально увеличивает доступное пространство для основной электроники, что является критически важным фактором при проектировании портативных и носимых устройств.

Идеально подходит для решения проблем интерфейса в:

• Промышленные портативные инструменты и испытательное оборудование (США/Германия): для регистраторов данных, мультиметров и портативных сканеров, где необходима четкая видимость при ярком свете и надежный сенсорный ввод, совместимый с перчатками.

• Устройства для медицинского и оздоровительного мониторинга: подходят для мониторов пациентов, инфузионных насосов и диагностических инструментов, требующих прочного, легко очищаемого интерфейса, который надежно работает в клинических условиях.

• Средства управления умным домом и бытовая электроника: идеально подходят для интерфейсов термостатов, клавиатур панелей безопасности и дисплеев приборов, где необходим экономичный и удобный сенсорный интерфейс.

Saef Technology: ваш партнер по гибкому дисплею

1. Адаптируйтесь к вашим конкретным потребностям: Нужна версия без сенсорного управления (RTP), чтобы снизить затраты? Или требуется другой интерфейс сенсорного контроллера? Мы предлагаем гибкую настройку и варианты с низким минимальным объемом заказа, чтобы адаптировать этот 2,4-дюймовый модуль к вашим конкретным требованиям проекта, сокращая время выхода на рынок.

2. Разработан для производства: модуль проходит проверку AQL на соответствие MIL-STD-105E уровня II, что обеспечивает стабильное качество вашей производственной линии. Полная документация, включая точные механические чертежи, определения выводов и примеры кода инициализации, предоставляется для оптимизации компоновки печатной платы и разработки программного обеспечения.

3. Надежные поставки на мировые рынки. Будучи производителем, сертифицированным по стандарту ISO, Saef гарантирует, что продукция создается в соответствии с международными стандартами, обеспечивая надежную цепочку поставок для OEM-производителей в Северной Америке и Европейском Союзе.

Техническая гарантия и дальнейшие шаги

• Надежная основа качества: производится в соответствии со строгой системой управления качеством и проходит всесторонние испытания на надежность, подтверждающие работоспособность в условиях воздействия окружающей среды.

• Поддержка, ориентированная на инженеров: мы предоставляем технические данные, необходимые для уверенной интеграции. Наша команда понимает проблемы встраиваемого проектирования и готова поддержать ваш этап прототипирования.

• Оцените свой проект. Мы приглашаем инженеров встраиваемых систем, дизайнеров продукции и специалистов по закупкам оценить SF-TC240H-8269B-T. Свяжитесь с нами сегодня, чтобы запросить образцы, обсудить возможности индивидуальной настройки или получить конкурентоспособное предложение. Выберите Saef в качестве партнера по дисплеям, который сочетает в себе проверенную производительность с гибкостью, соответствующей вашему уникальному видению дизайна.

Механические размеры

Определение интерфейса вывода

Максимальный абсолютный предел

Характеристики постоянного тока

Электрооптические характеристики подсветки

Характеристики резистивной сенсорной панели
