Подробная информация о продукте:
|
| Продукт: | TFT ЖК -дисплей | Размер экрана: | 5,0 дюймов (диагональ) |
|---|---|---|---|
| Разрешение: | 480 (RGB) × 854 пикселей | Яркости: | 300 кд/м² (нит) |
| Интерфейс: | RGB 565 параллельный | Ездить на IC: | ST7701S |
| Рабочая температура: | -20 ° C до +70 ° C. | Температура хранения: | -30°C до +80°C |
| Тип подсветки: | Светодиодный боковой фонарь (12 светодиодов) | Срок службы подсветки: | 40 000 часов (типично) |
| Угол обзора: | 80°/80°/80°/80° (все направления) | Согласие: | Rohs, досягаемость |

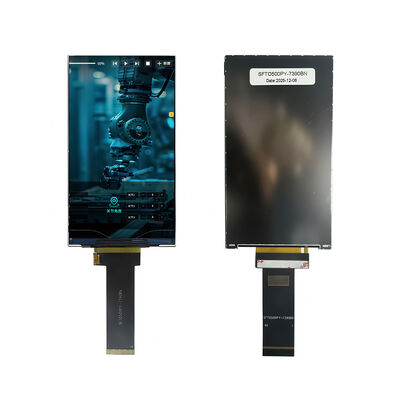

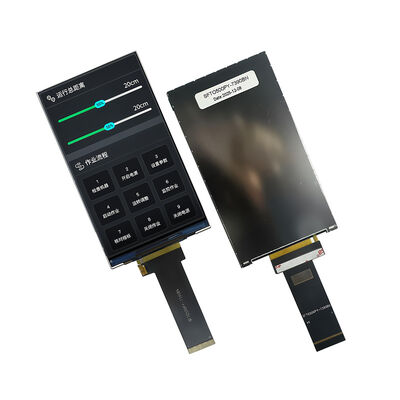

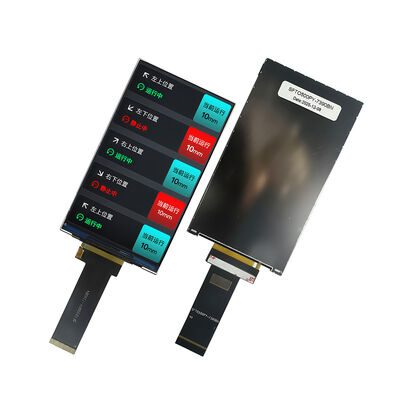

SFTO500PY-7390BN: экономически эффективный 5-дюймовый TFT LCD модуль, разработанный для требовательных приложений
Разработанный компанией Saef Technology, SFTO500PY-7390BN представляет собой 5,0-дюймовый TFT LCD-модуль, предлагающий сбалансированное сочетание производительности, надежности и исключительной ценности.С разрешением 480 ((RGB) x 854, стандартный RGB параллельный интерфейс и надежная конструкция, проверенная для работы от -20°C до 70°C, этот модуль является оптимальным решением для инженеров и дизайнеров в областиСША и ГерманияРазработка промышленных HMI, портативных устройств, медицинских инструментов и встроенных систем управления.
Создан для упрощения процесса разработки:
Ясная визуальная производительность:Яркость 300 нит и контрастное соотношение 1200:1 обеспечивают четкость в типичных помещениях.70% цветовой гаммы NTSC обеспечивает адекватное цветовое представление для индикаторов состояния и пользовательских интерфейсов.
Легкая интеграция оборудования:Это...RGB 565 параллельный интерфейсс стандартными сигналами управления (выбираемый режим DE или HV) обеспечивает простую совместимость с широким спектром MPU, FPGAs и промышленных MCU, распространенных на рынках США и Европы,сокращение времени и сложности интеграции.
Построен для промышленной среды:Срасширенный диапазон температур работы (-20°C ~ +70°C)Этот модуль подходит для применения в условиях колебаний температуры.и защиту от ESD (±8 кВ воздушный разряд), обеспечивая долгосрочную стабильность в сложных условиях.
Долговечное освещение:Система боковых светодиодных подсветки обеспечивает типичный срок службы40,000 часовВозможность затемнения PWM позволяет легко регулировать яркость для оптимизации потребления энергии.
Компактное и надежное строительство:С тонким профилем2.1 ммВсе модули подвергаютсяИнспекция AQL по MIL-STD-105E уровня II, гарантируя высокое качество и стабильность для вашей производственной линии.
Идеально подходит для решения конкретных задач проектирования в:
Промышленная автоматизация (Германия/США):Идеально подходит для заводских панелей HMI, интерфейсов PLC и испытательного оборудования.в то время как надежное качество конструкции отвечает ожиданиям для машин, предназначенных для немецкого и североамериканского рынков.
Переносные и портативные устройства:Подходит для портативных медицинских мониторов, диагностических инструментов и полевого испытательного оборудования.
Транспорт и логистика:Может использоваться в вспомогательных дисплеях транспортных средств, устройствах отслеживания и терминалах винтовых погрузчиков.
IoT и умные панели управления:Интерфейс RGB с прямым приводом исключает необходимость в внешнем контроллере дисплея, что помогает снизить общую стоимость системы BOM и влияние дизайна.
Почему инженеры в США и Германии выбирают безопасные технологии:
Бескомпромиссная стоимость:По привлекательной цене мы не жертвуем качеством и соответствием требованиям.RoHS (2011/65/EU & 2015/863) и REACH, облегчая выпуск вашего продукта на рынкеЕвропейский Союз (включая Германию)и североамериканских рынков.
Поддержка, ориентированная на инженера:Мы предоставляем полную документацию, включая полный лист данных, схемы, механические чертежи и спецификации интерфейса, чтобы обеспечить точную планировку ПКБ и более быстрое создание прототипов.
Техническое партнерство:Наша команда поддержки понимает проблемы интеграции. Мы предоставляем необходимое техническое руководство для отладки интерфейса. Для проектов с требованиями объема или конкретных модификаций (например,специальные последовательности инициализации, калибровка яркости), мы предлагаемСотрудничество OEM/ODM.
Соответствие и гарантия
Обеспечение качества:Произведено поISO9001:2015Система менеджмента качества.Функциональная гарантия 1 год.
Соблюдение экологических требований:Полностью соответствуетЕС RoHS и REACHДирективы, касающиеся строгих экологических стандартов, требуемых вГермания и по всей Европе.
Следующий шаг:SFTO500PY-7390BN доступен для отбора проб и объемных заказов.Мы приглашаем инженеров, специалистов по закупкам и лиц, принимающих решения, запросить образец для оценки или связаться с нашей командой продаж для получения конкурентоспособной цены, соответствующей требованиям вашего проекта.Партнерство с Saef для решения дисплея, которое сочетает в себе экономическую эффективность с проверенной надежностью.
Механические размеры
![]()
Характеристики продукта
| Положение | Спецификация | Единица |
| Размер экрана | 50,0 дюйма | Диагональная |
| Количество пикселей | 480RGB ((H) x854 ((V) | Пиксели |
| Область отображения | 61.56 ((H) x109.53 ((V) | мм |
| Пиксельный пич | 128.25 ((H) x128.25 ((V) | Ну, да. |
| Размер контуры | 66.4x120.05x2.1 ±0.1 | мм |
| Расположение пикселей | Вертикальная полоса RGB | - Я не знаю. |
| Режим отображения | Обычно черный. | - Я не знаю. |
| Направление обзора (око) | Все | - Я не знаю. |
| Направление серой инверсии | - Я... | |
| Отображение цвета | 262K | - Я не знаю. |
| Просветительность ((cd/m2) | 300 | нит |
| Соотношение контраста | 1200:1 | - Я не знаю. |
| Обработка поверхности | - Я не знаю. | - Я не знаю. |
| Интерфейс | RGB565 | |
| Заднее освещение | Тип светодиодного бокового света | - Я не знаю. |
| Диск IC | ST7701S | |
| Операционная температура | -20 ~ 70 | °C |
| Температура хранения | -30 ~ 80 | °C |
| Вес | - Я не знаю. | g |
Определение интерфейса пин
| Пин-но. | Символ | Функция |
| 1 | LEDK | Светодиодный задний свет ((Катодный) |
| 2 | LEDA | Светодиодный задний свет ((Анод) |
| 3 | ГНД | Земля |
| 4 | ВКК | Силовое питание 2,8 В. |
| 5 ~ 9 | R0-R4 | Ввод данных RGB Red |
| 10 ~ 12 | ГНД | Земля |
| 13 ~ 18 | G0-G5 | Ввод данных RGB зеленого цвета |
| 19 ~ 20 | ГНД | Земля |
| 21 ~ 25 | B0-B4 | Ввод данных RGB синий |
| 26 ~ 29 | ГНД | Земля |
| 30 | PCLK | Сигнал точечного часа для работы интерфейса RGB |
| 31 | NC | NC |
| 32 | HSYNC | Сигнал линейной синхронизации для работы интерфейса RGB |
| 33 | VSYNC | Сигнал синхронизации кадров для работы интерфейса RGB |
| 34 | DE | Сигнал включения данных для работы интерфейса RGB |
| 35 | NC | NC |
| 36 | ГНД | Земля |
| 37 | Перезагрузка | Перезагрузить вход. |
| 38 | SDA | Двунаправленный пин серийного ввода/вывода данных SPI |
| 39 | SCL | Часы интерфейсов SPI |
| 40 | CS | Чип выбирает входный пин |
Оптическая спецификация
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица | |
| Белая светимость (Центр) | Лв. |
Θ=0 Нормальное Просмотр Угол IBL=80mA |
- Я... | 300 | - Я... | cd/m2 | |
| Время ответа | Tr+Tf | - Я... | 35 | 40 | мс | ||
| Соотношение контраста | КР | 900 | 1200 | - Я... | - Я... | ||
|
Цвет Хроматичность (CIE1931) |
белый | Wx | 0.278 | 0.308 | 0.338 | ||
| Уай | 0.309 | 0.339 | 0.369 | ||||
|
Угол обзора |
- Что? |
ТЛ |
CR≥10 |
- Я... | 80 | - Я... | |
| ΘR | - Я... | 80 | - Я... | ||||
|
Вер |
ТУ | - Я... | 80 | - Я... | |||
| ΘD | - Я... | 80 | - Я... | ||||
| Однородность яркости | Среднее | Θ=0 | 80 | 90 | - Я... | % | |
| Цветовая гамма | NTSC | Θ=0 | 65 | 70 | - Я... | % | |
| Оптимальное направление | Все | ||||||
Электрические характеристики TFT LCD модуля
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Аналоговое напряжение питания | VDD | 2.4 | 2.8 | 3.3 | V |
| Цифровое напряжение питания | VDDI | 1.65 | 1.8 | 3.3 | |
| Входной сигнал напряжение | ВИЧ | 0.7VDDI | - | VDDI | V |
| VIL | ГНД | - | 0.3VDDI | V |
Характеристики блока заднего освещения
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Светодиодный ток | IL | - | 30 | 40 | mA |
| Напряжение светодиода | VL | - | 18 | 19.2 | V |
| Время эксплуатации светодиода | Ч. | 30000 | 40000 | - | Час |
