Подробная информация о продукте:
|
Размер дисплея: | 1,9 дюйма (48,26 мм по диагонали) | Резолюция: | 176 (Г) × 320 (В) пикселей |
---|---|---|---|
Технологии: | IPS TFT (Обычно черный) | Интерфейс: | Двухрежимный (SPI + 8-битный параллельный 8080) |
Управляющий модуль: | ST7789P3 (поддерживает 262K цвета) | Яркость: | 350 cd/m2 (нитов) |
Рабочая температура: | -20°C до +70°C (промышленный класс) | Подсветка: | Светодиод, 80 мА. 40 000 часов. |
Электрическое питание: | Аналоговый 2.5В-3.3В | Логический 1.65В-3.3В | Цветовая гамма:: | 55% (CIE 1931) |
Сенсорная панель: | Сенсорная панель: опционально (G+F структура, I²C, микросхема CST816D) | Соответствие: | Соответствует требованиям REACH и RoHS и не содержит галогенов |
Выделить: | 1.9 дюймовый IPS TFT LCD дисплей,SPI параллельный ST7789P3 LCD,ТФТ-экран с разрешением 176x320 |
SFTO190JY-7267A-CT представляет собой 1,9-дюймовый модуль IPS TFT LCD, предназначенный для промышленного управления, медицинских устройств и портативных приборов.Он обеспечивает 178° широкие углы обзора.Контрастное соотношение 900:1 и 55% цветовой гаммы NTSC обеспечивают надежную видимость в экстремальных условиях (от -20°C до +70°C).
Поддерживает как SPI (4-wire), так и 8-битные параллельные интерфейсы 8080 для бесшовной интеграции с ARM Cortex-M/R, Raspberry Pi Pico и другими встроенными платформами.
Выделенные константное токовесное подсветку драйвера пины (LED + / LED-) продлевают срок службы до 40 000 часов (Страница 8).
2) Прочное строительство
Проверено на хранении при температуре -30°C~80°C, защите от ESD ±8 кВ и испытаниях на 60 см (соответствующие стандарту IEC 60068-2-32).
Необязательно химически усиленное крышковое стекло (твердость ≥6H) с светопроницаемостью ≥85% (страница 5).
(3) Точные оптические характеристики
Активная площадь: 22,7 × 42,72 мм. Ширина пикселей: 0,1335 мм. РГБ вертикальная полоса матрица.
Фабрично калиброванная белая точка (CIE 1931 x=0,302/y=0,325) для медицинской/промышленной точности цвета (Страница 12).
Предварительно протестированный код инициализации для платформ STM32/Arduino (страница 18-19).
Доступны механические чертежи, схемы времени и отчеты о оптических испытаниях (стандарт BM-7).
Необязательное многоприкосновение (CST816D IC через I2C) с ламинированием OCA.
Соответствует директивам RoHS (EU 2015/863), REACH SVHC и безгалогенов.
Опаковки соответствуют требованиям ЕС 2025/40 по переработке (с 2026 года).
Механические размеры
Информация о продукте
Особенности | Подробная информация | Единица |
Размер дисплея (по диагонали) | 1.9 | Дюйм |
Тип ЖК | IPS TFT | - |
Режим отображения | Обычно черный | - |
Резолюция | 170 RGB ((H) x 320 ((V) | Пиксели |
Направление просмотра | Все | - |
Размер модуля | 25 ((W) x 49.33 ((H) x 2.11 ((T) | мм |
Активная зона | 22.7 ((W) х 42.72 ((H) | мм |
Размер пикселя | 0.1335 ((W) x 0.1335 ((H) | мм |
Цветовая композиция | RGB V Вертикальная полоса | - |
Интерфейс | SPI/Паралельная | - |
Отображение цветов | 262K | - |
Управляющий модуль | ST7789P3 | - |
С или без сенсорной панели | Без | - |
Операционная температура | -20°C~70°C | °C |
Температура хранения | -30°C~80°C | °C |
Яркость поверхности | 350 | cd/m2 |
Спецификация CTP
Категория | Параметр | Спецификация |
Общий |
Структура | Стекло покрытия + пленка для датчиков ITO (G+F) |
Размер контура | 31.0 (H) x 55.33 (V) x 3.64 (T) мм | |
Укрепление линз крышки | Химически усиленные | |
Твердость поверхности крышки линзы | ≥6H (жесткость карандаша) | |
Скорость передачи света | ≥ 85% | |
Операционная температура | -20°C ~ +70°C, RH ≤ 90% | |
Температура хранения | -30°C ~ +80°C, RH ≤ 90% | |
Электрические |
Интерфейс | I2C |
Ключевой элемент | CST816D | |
Напряжение питания (VDD) | 2.8V ~ 3.3V | |
Сопротивление хозяина (SDA/SCL) | Конфигурируемый на головной плате | |
Точка контакта | Одноприкосновение, многоприкосновение необязательно | |
Экологические | Условия эксплуатации | Настраиваемый |
Поверхность Свойства |
Чернила поверхности | Чистый тип |
Обработка поверхности | Настраиваемый | |
Ламминация LCD-TP | Обязательное обязательство по AIR, OCA | |
Соответствие | Материальные стандарты | Соответствует требованиям RoHS и безгалогенов |
Абсолютные максимальные рейтинги
Положение | Символ | Минуточку. | Макс. Макс. | Единица |
Напряжение логического питания | ОВВСК | -Нет.3 | 4.0 | V |
Напряжение аналогового питания | ВКК | -Нет.3 | 4.6 | V |
Рабочая температура | Сверху | - 20 | 70 | °C |
Температура хранения | Tst | -30 | 80 | °C |
Характеристики постоянного тока
Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
Напряжение аналогового питания | ВКК | 2.5 | 2.75 | 3.3 | V |
Напряжение логического питания | ОВВСК | 1.65 | 1.8 | 3.3 | V |
Входное высокое напряжение | ИНО автомобиля | 0.7*IOVCC | - | ОВВСК | V |
Входное низкое напряжение | VIL | ГНД | - | 0.3*IOVCC | V |
Выходное высокое напряжение | VOH | 0.8*IOVCC | - | ОВВСК | V |
Выходное низкое напряжение | VOL | ГНД | - | 0.2*IOVCC | V |
Вводный ток | IIN | - | 20 | - | mA |
Характеристика подсветки
Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
Напряжение вперед | VF | - | 3.2 | - | V |
Впередний ток | Если | - | 80 | - | mA |
Рассеивание энергии | Pd | - | 256 | - | мВт |
Время службы светодиода ((25 oC) | - | 30000 | 40000 | - | Часы |
Определения пин
- Нет, нет. | Символ | Описание | |||||||||
1 | ГНД | Земля | |||||||||
2 | ВКК | Электрическое питание для аналоговых устройств | |||||||||
3 | IM2 |
|
|||||||||
4 | IM1 | ||||||||||
5 | Перезагрузка | Пин LCM Reset | |||||||||
6 | CS | Чип выбирает пин (с включением Low ) | |||||||||
7 | DC/SCL | Серийный кнопку часов. | |||||||||
8 | WR/RS | Зарегистрируйте выбранный пин. | |||||||||
9 | РД | Читать включено в параллельном интерфейсе 8080 MCU. | |||||||||
10 | SDA | Пин ввода/вывода интерфейса SPI | |||||||||
11-18 | DB0-DB7 | Параллельная интерфейсная шина данных MCU. | |||||||||
19 | СДО | Пин выхода интерфейса SPI. | |||||||||
20 | Светодиод + | Анод с обратным освещением | |||||||||
21-24 года | Светодиодные... | Катод с подсветкой | |||||||||
25 | ГНД | Земля | |||||||||
26-29 | NC | NC | |||||||||
30 | ГНД | Земля |

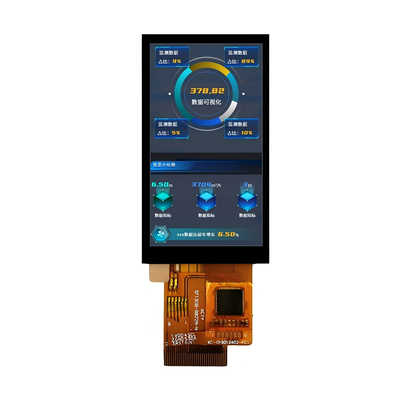

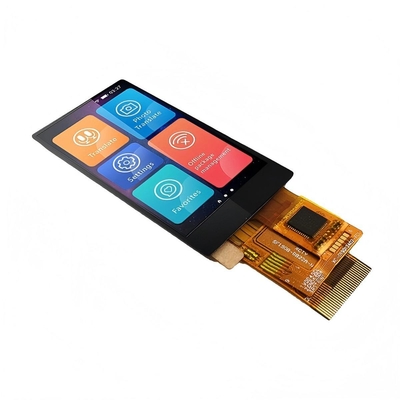

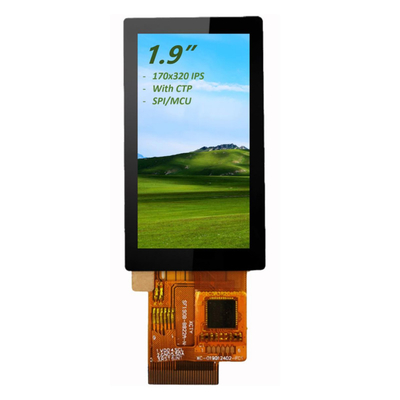

Изображение продукта
