Подробная информация о продукте:
|
Размер экрана: | 23,8-дюймовый (по диагонали) | Разрешение: | 1920×1080 пикселей (RGB полоса) |
---|---|---|---|
Яркость: | 350 Cd/m2 | Интерфейс: | LVDS (2-порта, 8-бит) |
Цветовая гамма: | 72% NTSC | Глубина цвета: | 16.7 миллионов цветов (6-битный Hi-FRC) |
С точки зрения: | Широкий угол обзора (низкое отражение) | Температура хранения.: | 0°C к +50°C |
Операционная температура.: | -20°C до +60°C | Источник питания: | 5 В пост. тока (4,5 В–5,5 В) |
Технология касания: | Капацитивная сенсорная панель | Срок службы подсветки: | 50,000 часов (LED, @25°C) |
Твердость поверхности: | ≥6H (Антибликовое покрытие, матовость 10%) | Соотношение контраста: | 800:1 (Типичный) |
Варианты IC: | EETI, EXC3189 | Экологическая устойчивость: | Функциональность в тумане/поверхностной воде |
Соответствие: | RoHS, REACH, без галогенов, ISO 9001/14001 (сертификация ЕС/США) | ||
Выделить: | Промышленный LCD дисплей с сертификацией EU/US,Промышленный LCD дисплей яркостью 350 кд/м²,23 |
Сверхнадежный 23,8 "FHD TFT LCD для требовательных приложений ЕС / США
SFTO2380HY-7253ACT - высокопроизводительный 23,8-дюймовый TFT-модуль LCD, предназначенный для промышленного и коммерческого использования в Северной Америке и Европе.Интерфейс LVDS, и расширенный диапазон температур работы (0°C до +50°C), этот дисплей обеспечивает исключительную ясность и надежность в суровых условиях, таких как фабрики, медицинские учреждения и открытые киоски.Сертификат RoHS, REACH и стандартов ISO, он отвечает строгим нормативным требованиям ЕС/США.
Промышленная долговечность: твердое покрытие (6H поверхности) выдерживает царапины, химические вещества и влагу.
Высокоскоростной интерфейс LVDS: LVDS с двумя портами (2x8 бит) обеспечивает бесперебойную передачу данных для систем управления в режиме реального времени.
50,000-часовой светодиодный подсвет: энергоэффективная конструкция с поддержкой затемнения PWM, снижающая расход энергии на 30% по сравнению с CCFL.
Капацитивный Touch Ready: опциональный EXC3189 touch IC поддерживает работу в перчатках/на мокрой поверхности (интерфейс I2C/USB).
Работа при широкой температуре: надежная производительность от заморозки (0°C) до высокой температуры (+50°C).
Оптическая производительность: яркость 300 cd / m2, 16,7M цветов и технология низкого отражения для четкости солнечного света.
Прочная конструкция: тонкий 8,2 мм профиль, проверенный на вибрации / падение (60 см в высоту) и защищен от ESD (± 15 кВ воздушный/± 8 кВ контактный разряд).
Легкая интеграция: входный ток постоянного тока 5 В, регулируемый I2C VCOM и подключательный LVDS-коннектор (Starconn 300B30-0000RA-M4).
Сертифицированная надежность: 120-часовой тепловой цикл (-10°C+60°C), испытание влажности (90% RH) и материалы, не содержащие галогенов.
Промышленные панели управления (автоматизация, робототехника)
Медицинское диагностическое оборудование
Цифровые вывески и информационные дисплеи
POS/Ритейл терминалы
Транспортные информационно-развлекательные системы
Произведенный компанией Saef Technology (Шэньчжэнь), SFTO2380HY-7253ACT сочетает в себе устойчивость военного класса с передовой технологией отображения.,NVIDIA Jetson, и промышленных ПК, в то время как соблюдение RoHS / REACH устраняет барьеры импорта в Германию, Францию, Великобританию и США.Этот модуль оптимизирован для работы 24 часа в сутки в строгих условиях EMC в Европе и Северной Америке, регулируемых FCC..
Внешние измерения
Спецификация
Параметр | Спецификация | Единица |
Активная зона | 527.04 ((H) × 296.46 ((V) | ММ |
Количество пикселей | 1920 ((H) ×1080 ((V) | пиксели |
Пиксельный пич | 0.2745*0.2745 | ММ |
Расположение пикселей | RGB Вертикальная полоса | |
Синяя яркость | 350 | Cd/m2 |
Показывать цвета | 16.7M | цвета |
Режим отображения | Режим передачи, обычно черный | |
Размерный контур |
543 ((H) × 317.4 ((V) × 8.2 ((D) тип. |
мм |
Обработка поверхности | Противоотражающее, твердое покрытие ((3H) | |
Заднее освещение | Тип светодиодного светильника с штрихом | ПК |
Определение пин интерфейса
Пин | Символ | Описание |
1 | RO(0) N | Необычный сигнал LVDS... |
2 | RO(0) P | Нечетный сигнал LVDS+ |
3 | RO(1) N | Необычный сигнал LVDS... |
4 | RO(1) P | Нечетный сигнал LVDS+ |
5 | RO(2) N | Необычный сигнал LVDS... |
6 | RO(2) P | Нечетный сигнал LVDS+ |
7 | ГНД | Земля |
8 | РОКЛК- | Необычные часы LVDS... |
9 | ROCLK+ | Нечетные LVDS часы + |
10 | РО ((3) Н | Необычный сигнал LVDS... |
11 | RO(3) П | Нечетный сигнал LVDS+ |
12 | RE(0) N | Даже сигнал LVDS... |
13 | RE(0) P | Даже сигнал LVDS+ |
14 | ГНД | Земля |
15 | RE(1) N | Даже сигнал LVDS... |
16 | RE(1) P | Даже сигнал LVDS+ |
17 | ГНД | Земля |
18 | RE(2) N | Даже сигнал LVDS... |
19 | RE(2) P | Даже сигнал LVDS+ |
20 | Помнишь... | Даже часы LVDS... |
21 | RECLK+ | Даже LVDS Clock + |
22 | RE(3) N | Даже часы LVDS... |
23 | RE(3) P | Даже LVDS Clock + |
24 | ГНД | Земля |
25 | WP | Запишите защитить (высокий: включить запись, низкий или открытый: отключить запись) |
26 | SCL | I2C Serial Clock (для настройки VCOM) |
27 | SDA | I2C Serial Clock (для настройки VCOM) |
28 | 5В | Электроснабжение постоянного тока |
29 | 5В | Электроснабжение постоянного тока |
30 | 5В | Электроснабжение постоянного тока |
Абсолютные максимальные рейтинги
Параметр |
Символ |
Минуточку. |
Макс. Макс. |
Единица |
Напряжение питания |
V DD |
-Нет.3 |
6 |
V |
Напряжение логического питания |
V IN |
ВСС-0.3 |
V DD +0.3 |
V |
Операционная температура |
ТОП |
0 |
50 |
°C |
Температура хранения |
Т Т Т |
- 20 |
60 |
°C |
Характеристики подсветки
Параметр |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
|
Входное напряжение светодиодного светильникаВводный пин |
VPIN |
- |
55.2 |
- |
V |
Светодиодный световой столб Входной ток наВводный пин |
IPIN |
- |
60 |
- |
М.А. |
Потребление электроэнергии от светодиодов |
П БЛ |
- |
13.2 |
- |
W |
Блю Брайтнц |
- |
300 |
350 |
- |
Cd/m2 |
Продолжительность жизни светодиода |
|
|
50000 |
|
Часы |
Спецификация CTP
Категория |
Параметр |
Спецификация |
Общий |
Структура |
Стекло крышки + Стекло датчика ITO |
|
Укрепление линз крышки |
Физически укрепленные |
|
Твердость поверхности крышки линзы |
≥6H (жесткость карандаша) |
|
Скорость передачи света |
≥ 85% |
|
Операционная температура |
-10°C ~ +60°C, RH ≤ 85% |
|
Температура хранения |
-20°C ~ +70°C, RH ≤85% |
Электрические |
Интерфейс |
IIC / USB необязательно |
|
Ключевой элемент |
EXC3189 |
|
Напряжение питания (VDD) |
IIC:3.3В USB: 5В |
|
Сопротивление хозяина (SDA/SCL) |
Конфигурируемый на головной плате |
Экологические |
Условия эксплуатации |
Функциональный в тумане/ поверхностные воды/Glove |
Свойства поверхности |
Чернила поверхности |
Противоультрафиолетовый |
|
Обработка поверхности |
Противоотражание (туман: 3%) |
|
Ламминация LCD-TP |
OCR (оптически прозрачная смола) |
Соответствие |
Материальные стандарты |
Соответствует требованиям RoHS и безгалогенов |

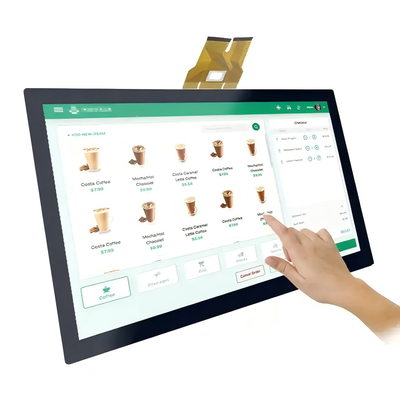

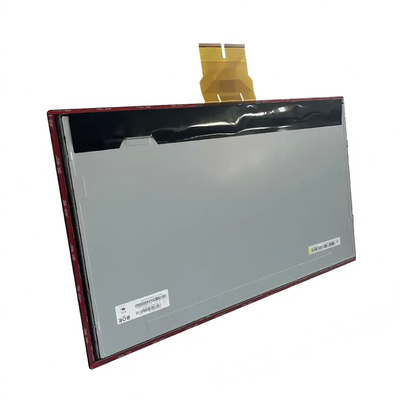

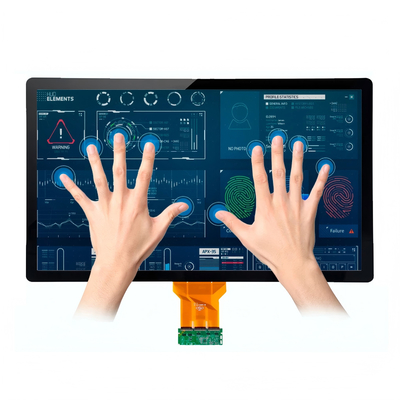

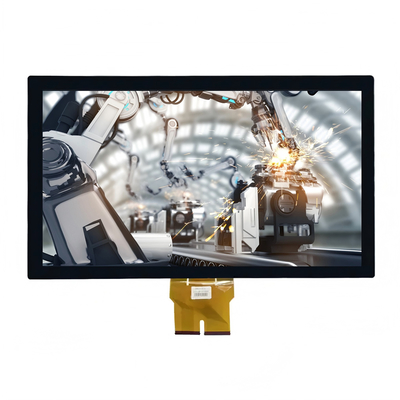

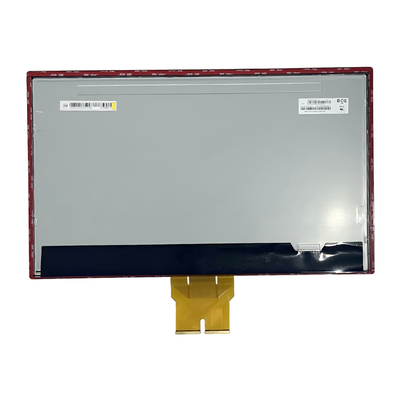

Изображение продукта
