Подробная информация о продукте:
|
| Номер модели: | SFTO2700SM-7317AN | Размер экрана: | 27-дюймовый по диагонали |
|---|---|---|---|
| Разрешение: | 1920×1080 пикселей (RGB полоса) | Яркость: | 350 Cd/m2 |
| Операционная температура.: | 0°C к +50°C | Соотношение контраста: | 10001 (тип.) |
| Интерфейс: | Двухканальный LVDS (2 пикселя/такт) | Время отклика: | 14 мс (включается/выключается, типично) |
| Подсветка: | 30,000 часов | Обработка поверхности: | Противоотражающая, твердость 3H |
| Вводная мощность: | 5 В±10% (Макс. 5.5 В) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Промышленный TFT LCD 350 кд/м2,Промышленный TFT LCD с Dual LVDS,27-дюймовый промышленный TFT LCD |
||
Индустриальная выставка 27-Zoll Display für Kontrollräume
SFTO2700SM-7317AN объединяет Full-HD-Auflösung с промышленной устойчивостью для управления, медицинской техники и автоматизации.С 350 cd/m2 Яркость и 89° Угол обзора обеспечивают четкое визуализацию даже при требовательных условиях света.
Ключевые преимущества для инженеров
✅ Промышленная безопасность
Работа при температуре от 0°C до 50°C (Lagerung -20°C ~ 60°C)
Двойная LVDS-Schnittstelle с тактовой частотой 74,25 MHz
3H Крацфесте Антирефлекс-Оберфляше
✅ Оптическое превосходство
10001 Контрастное соотношение для четкой Graustufstellung
14ms Reaktionszeit (Черно-Белый Уберганг)
Координаты цвета по CIE1931 (Weißpunkt x=0,283/y=0,289)
✅ Интеграция Einfache
Verriegelbarer JAE FI-X30HL-Stecker, используется в качестве защитного средства.
Режим синхронизации только DE (kein HSYNC/VSYNC benötigt)
Совместимые с VESA Befestigungspunkte
Сертифицированная прочность
72h Hochtemperaturtest @60°C
24 Циклен Термишер Шок (-20°C ≈ 60°C)
ESD-Schutz: ±8 кВ (контакт) согласно IEC 61000-4-2
Prozessleittechnik: SCADA-Systeme, Leitwartendisplays (процессуальная техника: Система SCADA, управляющая система)
Медицинские услуги: ОП-Мониторе, Диагностико-консоли.
Лабораторная автоматизация: микроскопимониторе, аналитические устройства
Цифровая сигнализация: Индустриально-полезные информационно-развлекательные системы
ISO-сертификат: 9001:2015 (Качество), 14001:2015 (Окружающая среда)
EMV: EN 55032:2015 Согласно
Гарантия: 2 года.
Поставщик: ESD-Schutzverpackung, Montagezeichnungen (DXF)
Запрос на настройку
Контактsales2@saef.com.cnдля герметизированных версий IP65, емкостных опций касания или индивидуальных конструкций рамы.
Спецификации
| Позиции | Единица | Спецификация |
| Диагональ экрана | мм | 27.0 |
| Активная зона | мм | 597.888 ((H) х 336.312 ((V) |
| Пиксели H x V | - | 1920 ((x3) x 1080 |
| Пиксели Печ | Ну, да. | 31.14 ((по одной триаде) x31.14 |
| Устройство пикселей | - | Вертикальная полоса RGB |
| Режим отображения | - | Обычно черный. |
| Время ответа | Msec | 14 мс (обычно включен/выключен) |
| Вес | В граммах | ТБД |
| Электрический интерфейс | - | Двуканальный LVDS, 8-битный вход данных RGB |
| Цвет поддержки | - | 16.7M цвета |
| Обработка поверхности | - | Антиотражатель, 3H |
| Операционная температура | °C |
от 0 до +50 |
| Температура хранения | °C | -20 до +60 |
Внешние измерения
![]()
Определение пин интерфейса
| Пин No. | Символ | Описание |
| 1 | RxO0- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 2 | RxO0+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 3 | RxO1- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 4 | RxO1+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 5 | RxO2- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 6 | RxO2+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 7 | БИСТ | БИСТ |
| 8 | Рекс ОКЛК- | отрицательный вход дифференциального часа LVDS (необычный час) |
| 9 | RxOCLK+ | Положительный вход дифференциального часа LVDS (необычный час) |
| 10 | RxO3- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 11 | RxO3+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 12 | RxE0- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 13 | RxE0+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 14 | ГНД | Земля |
| 15 | RxE1- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 16 | RxE1+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 17 | ГНД | Земля |
| 18 | RxE2- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 19 | RxE2+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 20 | РексЭКЛК- | отрицательный вход дифференциального часа LVDS (парный час) |
| 21 | RxECLK+ | отрицательный вход дифференциального часа LVDS (парный час) |
| 22 | RxE3- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 23 | RxE3+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 24 | ГНД | Земля |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Никакой связи. |
| 28 | VDD | Входное напряжение питания 5В |
| 29 | VDD | Входное напряжение питания 5В |
| 30 | VDD | Входное напряжение питания 5В |
Оптические характеристики
| Параметр | Условия | Минуточку. | Тип. | Макс. Макс. | Единица | |
|
Угол обзора (CR>10) |
Горизонтальные | θL | 89 | - |
степень |
|
| θR | 89 | - | ||||
| Вертикальная | θT | 89 | - | |||
| θB | 89 | - | ||||
| Соотношение контраста | Центр | 700 | 1000 | - | - | |
| Время ответа | Tr+Td | - | 14 | 20 | мс | |
|
Цветовая хроматичность (CIE1931) |
Красный х |
Тип -0.03 |
0.646 |
Тип: +0.03 |
- | |
| Красный y | 0.341 | - | ||||
| Зеленый х | 0.327 | - | ||||
| Зеленый y | 0.612 | - | ||||
| Синий х | 0.143 | - | ||||
| Синий y | 0.041 | - | ||||
| Белый х | 0.283 | - | ||||
| Белый | 0.289 | - | ||||
| Центр Светимость белого цвета | Год действия | 300 | 350 | cd/m2 | ||
Характеристики подсветки
| Параметр | Символ | Стоимость | Единица | ||
| - Минутку. | Тип. | Макс. Макс. | |||
| Входное напряжение световой панели | VLED | 51 | 54 | 57 | V |
| Вход в световую строку Текущее | ILED | - | 480 | - | mA |
| Время службы светодиодов | LBL | 20000 | 30000 | - | Часы |

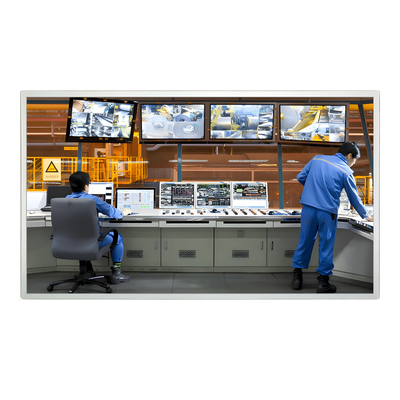

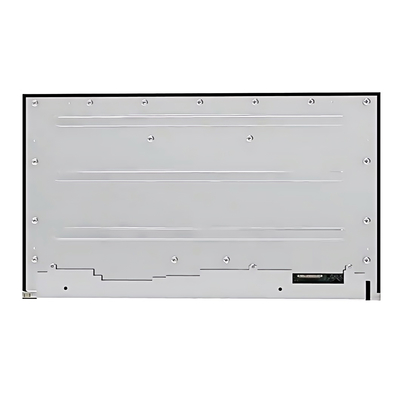

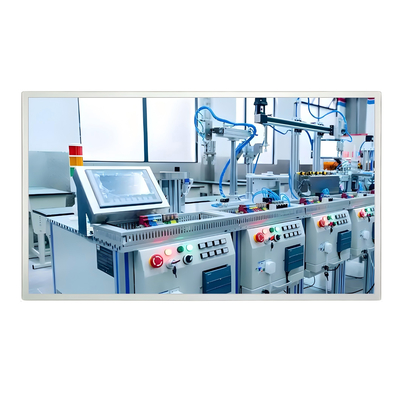

Изображение продукта
![]()
![]()
