Подробная информация о продукте:
|
Номер модели: | SFTO2150RX-7320AN | Размер экрана: | 21,5-дюймовый (по диагонали) |
---|---|---|---|
Резолюция: | 1920×1080 пикселей (RGB полоса) | Яркость: | 500 cd/m2 |
Операционная температура.: | -30°C до +80°C | Соотношение контраста: | 10001 (тип.) |
Интерфейс: | Двухканальный LVDS (2 пикселя/такт) | Подсветка: | 50,000 часов |
Потребление энергии: | 20.96 Вт (LCD: 3,5 Вт + подсветка: 17,46 Вт) | Соответствие: | Соответствует требованиям REACH & RoHS |
Выделить: | 500 cd/m2 Промышленный TFT LCD,21.5-дюймовый промышленный TFT LCD,Широкий диапазон температур TFT LCD |
Ультрапрочный 21,5-дюймовый FHD TFT LCD для критической среды
SFTO2150RX-7320AN обеспечивает надёжность военного класса для промышленных систем, требующих бескомпромиссных визуальных характеристик.Этот дисплей, читаемый солнечным светом, отлично подходит для медицинской диагностики., аэрокосмических управлений и морских операций.
Проектировано для экстремальных условий
Сертифицированная надежность (по стандартам IEC):
240 часов @ 85°C/85%RH Операция
Тепловой удар в течение 100 циклов (-30°C/60°C)
Защита от ESD: ±15 кВ (воздух), ±8 кВ (контакт)
Медицинская визуализация: хирургические мониторы, консоли МРТ
Авиатехника: дисплеи кабины пилота, системы управления полетом
Морские: навигационные мосты, панели машинного отделения
Промышленность 4.0: HMI для CNC, робототехники, SCADA
Директивы ЕС: ROHS 2011/65/EU, REACH SVHC, EN 55032 EMC
Сертификаты безопасности: UL 60601-1 (медицинский), DNV-GL (морской)
Гарантия: 1 год функциональной замены
HSF: строительство без галогенов
Запрос на настройку
Контактsales2@saef.com.cnдля герметизированных версий IP65, емкостных опций касания или индивидуальных конструкций рамы.
Спецификации
Позиции | Спецификация | Единица |
Размер активного экрана | 21.5 | дюйм |
Количество пикселей | 1920 x 1080 | Пиксели |
Область отображения | 476.64 (H) x 268.11 ((V) | мм |
Открытие безеля | 479.84 ((H) х 271.3 ((V) | мм |
Размер контуры | 495.6 ((H) х 292.4 ((V) х 10.35 ((D) | мм |
Светимость, белая | 500 (в центре 1 балл, тип) | cd/m2 |
Входное напряжение источника питания | 12 (тип) | V |
Напряжение питания | 5.0 (тип) | V |
Потребление энергии | Всего = 20,96 (типа) | W |
Соотношение контраста | 1000:1 | - Я... |
Время ответа | 14 (тип.) ((G до G) | мс |
Температура цвета | ТБД | К |
Вес | ТБД ((Тип) | В кг |
Операционная температура | -30 ~ 80 | °C |
Температура хранения | -30 ~ 85 | °C |
Оптические характеристики
Параметр | Символ | Состояние | Минуточку. | Тип. | Макс. Макс. | Единица | ||
Угол обзора диапазон |
Горизонтальные |
Θ3 |
КР > 10 |
85 | 89 | - | Дег. | |
Θ9 | 85 | 89 | - | Дег. | ||||
Вертикальная |
Θ12 | 85 | 89 | - | Дег. | |||
Θ6 | 85 | 89 | - | Дег. | ||||
Соотношение контраста свечения | КР |
Θ = 0. (Центр) Нормально Просмотр Угол |
450 | 500 | ||||
Передача клеток | Тр | - | 3.55 | - | % | |||
Однородность белого свечения | ΔY | 75 | 80 | - | % | |||
Репродукция цветные |
Белый |
Wx | 0.283 | 0.313 | 0.343 | - | ||
Уай | 0.299 | 0.329 | 0.359 | - | ||||
Красный |
Rx | 0.607 | 0.637 | 0.667 | - | |||
Ры | 0.320 | 0.350 | 0.380 | - | ||||
Зеленый |
Gx | 0.266 | 0.296 | 0.326 | - | |||
Ги | 0.590 | 0.620 | 0.650 | - | ||||
Синий |
Bx | 0.120 | 0.150 | 0.180 | - | |||
От: | 0.02 | 0.05 | 0.08 | - | ||||
Ответ Время |
GTG | Tg | 14 | 25 | мс | |||
Переговоры | КТ |
- |
- |
2.0 | % |
Характеристики подсветки
Параметр | Символ | Стоимость | Единица | ||
Минуточку. | Тип. | Макс. Макс. | |||
Входное напряжение светодиодного светового панеля на входной пин | VPIN | 46.5 | 48.5 | 51.5 | V |
Общий входный ток светодиодного светового панеля | IPIN | --- | 360 | mA | |
Время службы светодиодов | LLED | 40000 | 50000 | --- | Часы |
Потребление энергии | PBL | 17.46 | W |
Внешние измерения
Определение пин интерфейса
Пв No | Символ | Функция |
1 | RXO0- | Отрицательные данные передачи пикселя 0 (ODD) |
2 | RXO0+ | Положительные данные передачи пикселей 0 (ODD) |
3 | RXO1- | Отрицательные данные передачи пикселя 1 (ODD) |
4 | RXO1+ | Положительные данные передачи пикселя 1 (ODD) |
5 | RXO2- | Отрицательные данные передачи пикселя 2 (ODD) |
6 | RXO2+ | Положительные данные передачи пикселя 2 (ODD) |
7 | ГНД | Силовое заземление |
8 | RXOC- | Отрицательные часы передачи (ODD) |
9 | RXOC+ | Часы положительной передачи (ODD) |
10 | RXO3- | Отрицательные данные передачи пикселя 3 (ODD) |
11 | RXO3+ | Положительные данные передачи пикселя 3 (ODD) |
12 | RXE0- | Отрицательные данные передачи пикселя 0 (EVEN) |
13 | RXE0+ | Положительные данные передачи пикселя 0 (EVEN) |
14 | ГНД | Силовое заземление |
15 | RXE1- | Отрицательные данные передачи пикселя 1 (EVEN) |
16 | RXE1+ | Положительные данные передачи пикселя 1 (EVEN) |
17 | ГНД | Силовое заземление |
18 | RXE2- | Отрицательные данные передачи пикселя 2 (EVEN) |
19 | RXE2+ | Положительные данные передачи пикселя 2 (EVEN) |
20 | RXEC- | Отрицательный час передачи (EVEN) |
21 | RXEC+ | Положительные часы передачи (EVEN) |
22 | RXE3- | Отрицательные данные передачи пикселя 3 (EVEN) |
23 | RXE3+ | Положительные данные передачи пикселя 3 (EVEN) |
24 | ГНД | Силовое заземление |
25 | NC | Нет подключения, этот шприц должен быть открыт |
26 | NC | Нет подключения, этот шприц должен быть открыт |
27 | NC | Не подключение |
28 | VDD |
Силовое питание: +5В |
29 | VDD | |
30 | VDD |

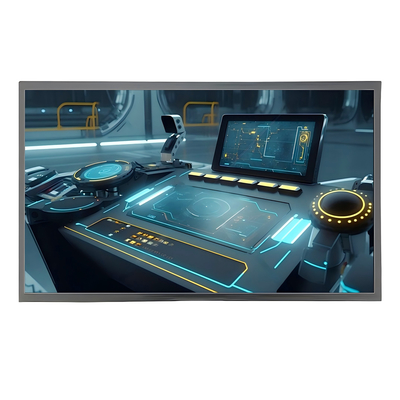

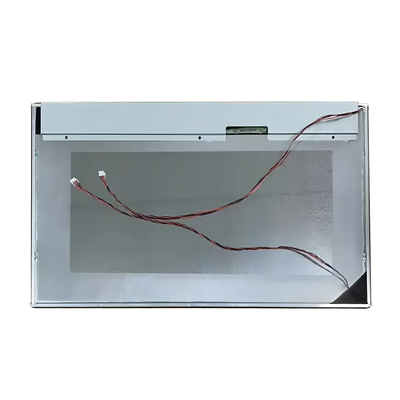

Изображение продукта
