Подробная информация о продукте:
|
Номер модели: | SFTO560SH-7316AN | Размер экрана: | 50,6 дюйма диагональ |
---|---|---|---|
Резолюция: | 640×480 пикселей (RGB полоса) | Яркость: | 250 cd/m2 |
Операционная температура.: | от -20°C до +70°C | Технологии: | TN TFT, Transmissive |
Интерфейс: | 24-битный цифровой RGB | Подсветка: | 15 светодиодов, |
Направление просмотра: | 12 O'Clock Optimal | Оптически представление: | 510,2% NTSC |
Источник питания: | Логика 3,3 В + Двухвольтное управление | Соответствие: | Соответствует требованиям REACH & RoHS |
Выделить: | Модуль дисплея TFT LCD,640x480 Промышленный дисплей,5.6 дюймовый TFT LCD дисплей |
Высокопроизводительный 5,6-дюймовый TFT LCD для промышленных применений
SFTO560SH-7316AN обеспечивает надежность для критически важных систем. Разработанный в соответствии со спецификациями AT056TN52 V.3, этот промышленный 5,6-дюймовый TFT имеет:
Основные технические преимущества
✅ Улучшенная видимость
Разрешение 640x480 с антибликовым поляризатором
Высокая яркость 250 кд/м² для читаемости при солнечном свете
Коэффициент контрастности 500:1 с оптимальным углом обзора 12 часов
✅ Прочность промышленного класса
Работает при экстремальных температурах (-20°C ~ +70°C)
Выдерживает механический удар 100G (продолжительность 6 мс)
Пылезащита, эквивалентная IP50, за счет герметичной конструкции
✅ Разработан для стабильности
24-битный RGB интерфейс с режимами синхронизации DE/HV
Двухвольтная система привода (VGH:15V, VGL:-12V)
Управление направлением сканирования (контакты L/R, U/D) для гибкого монтажа
Сертифицированная надежность
Проходит строгие экологические испытания в соответствии с международными стандартами:
96 часов при высокой температуре (70°C) и влажности (50°C/90%RH)
20 циклов теплового удара (-30°C↔80°C)
Защита от электростатического разряда: ±8 кВ (воздух), ±4 кВ (контакт)
Глобальное соответствие
Соответствует ROHS 2011/65/EU и REACH SVHC
Упаковка соответствует директивам 94/62/EC
Совместимость с бессвинцовым припоем (Sn96.3-Ag3.3-Cu0.4)
Применения
Промышленная автоматизация: панели HMI, интерфейсы PLC
Медицинские устройства: мониторы пациентов, портативная диагностика
Транспортные системы: дисплеи управления поездами, авионика
Испытательное оборудование: инструменты для полевых измерений, портативные сканеры
Запрос на настройку
Связаться с sales2@saef.com.cn для герметичных версий IP65, емкостных сенсорных опций или индивидуального дизайна рамки.
Технические характеристики
Особенности | Детали |
Размер дисплея (по диагонали) | 5,6” |
Тип ЖК-дисплея | TN TFT |
Режим отображения | Прозрачный / Нормально белый |
Разрешение | 640 RGB x 480 |
Направление обзора | 12 ЧАСОВ |
Направление инверсии шкалы серого | 6 ЧАСОВ |
Габаритные размеры модуля | 126,5 (В) x 100 (В) x 5,7 (Т) (Примечание 1) |
Активная область | 112,896 (В) x 84,672 (В) |
Размер пикселя | 58,8*3 x 176,4 |
Расположение пикселей | RGB |
Обработка поверхности поляризатора | Антибликовое покрытие |
Драйвер IC | ILI6192A-01&ILI5481A |
Цвета дисплея | 16,7 млн. |
Интерфейс | 24-битный RGB интерфейс |
С сенсорной панелью или без нее | Без |
Рабочая температура | -20~70 |
Температура хранения | -30~80 |
Вес | 100 |
Оптические характеристики
Элемент | Символ | Условие | Спецификация | Единица измерения | |||
Мин. | Тип. | Макс. | |||||
Яркость при включении TFT (If = 20 мА/светодиод) |
Lv |
Обычно угол обзора θX = φY =0º |
200 |
250 |
- |
кд/м² |
|
Коэффициент контрастности (см. 6.3) | CR | 600 | 1000 | - | |||
Время отклика (См. 6.2) |
TR+TF |
- |
25 | 50 |
мс |
||
Белый | XW | 0,25 | 0,30 | 0,35 | |||
YW | 0,26 | 0,31 | 0,36 | ||||
Угол обзора (См. 6.4) |
Горизонтальный | θX+ |
Центр CR≥10 |
60 | 70 | - |
Градус |
θX- | 60 | 70 | - | ||||
Вертикальный | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
Соотношение NTSC (гамма) | - | 51,2 | - | % |
Характеристики подсветки
Элемент | Символ | Условие | Мин. | Тип. | Макс. | Единица измерения |
Напряжение подсветки | VLED | Ta=25 ºC, IF=20 мА/светодиод | - | 9,3 | - | В |
Ток подсветки | ILED | Ta=25 ºC, VF=3,1 В/светодиод | - | 100 | - | мА |
Рассеиваемая мощность | PD | - | 930 | - | мВт | |
Равномерность | Сред. | 75 | 80 | - | % | |
Срок службы светодиода (25℃) | - | 20000 | 30000 | - | Часов | |
Метод привода | Постоянный ток | |||||
Конфигурация светодиодов | 15 белых светодиодов (3 светодиода в одной цепочке и 5 групп параллельно) |
Внешние размеры
Определение контактов интерфейса
Номер контакта | Символ | В/В | Функция |
1 | VLED+ | P | Питание для анода светодиодной подсветки |
2 | VLED+ | P | Питание для анода светодиодной подсветки |
3 | VLED- | P | Питание для катода светодиодной подсветки |
4 | VLED- | P | Питание для катода светодиодной подсветки |
5 | GND | P | Общий провод питания |
6 | VCOM | I | Вход VCOM |
7 | VCC | P | Питание для цифровой схемы |
8 | MODE | I | Управление режимом DE или HV |
9 | DE | I | Разрешение данных |
10 | VS | I | Вход сигнала Vsync |
11 | HS | I | Вход сигнала Hsync |
12 | B7 | I | Вход синих данных (MSB) |
13 | B6 | I | Вход синих данных |
14 | B5 | I | Вход синих данных |
15 | B4 | I | Вход синих данных |
16 | B3 | I | Вход синих данных |
17 | B2 | I | Вход синих данных |
18 | B1 | I | Вход синих данных |
19 | B0 | I | Вход синих данных (LSB) |
20 | G7 | I | Вход зеленых данных (MSB) |
21 | G6 | I | Вход зеленых данных |
22 | G5 | I | Вход зеленых данных |
23 | G4 | I | Вход зеленых данных |
24 | G3 | I | Вход зеленых данных |
25 | G2 | I | Вход зеленых данных |
26 | G1 | I | Вход зеленых данных |
27 | G0 | I | Вход зеленых данных (LSB) |
28 | R7 | I | Вход красных данных (MSB) |
29 | R6 | I | Вход красных данных |
30 | R5 | I | Вход красных данных |
31 | R4 | I | Вход красных данных |
32 | R3 | I | Вход красных данных |
33 | R2 | I | Вход красных данных |
34 | R1 | I | Вход красных данных |
35 | R0 | I | Вход красных данных (LSB) |
36 | GND | P | Общий провод питания |
37 | DCLK | I | Тактовый сигнал выборки |
38 | GND | P | Общий провод питания |
39 | L/R | I | Выбор направления сканирования слева направо |
40 | U/D | I | Выбор сканирования сверху вниз |
41 | VGH | I | Положительное питание для драйвера сканирования |
42 | VGL | I | Отрицательное питание для драйвера сканирования |
43 | AVDD | P | Питание для аналоговой схемы |
44 | RESET | I | Сброс |
45 | POL | O | Выбор полярности для сигнала управления инверсией строк |
46 | VCOM | I | Вход VCOM |
47 | NC | - | Нет разъема |
48 | NC | - | Нет разъема |
49 | NC | - | Нет разъема |
50 | NC | - | Нет разъема |

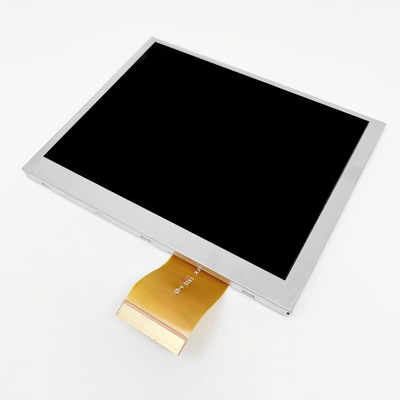

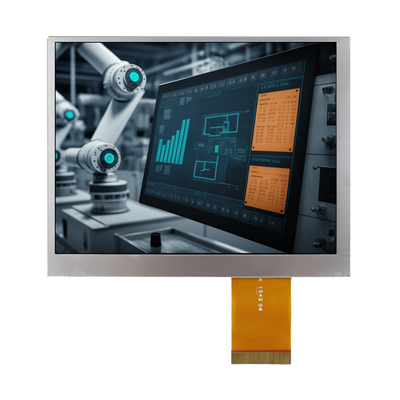

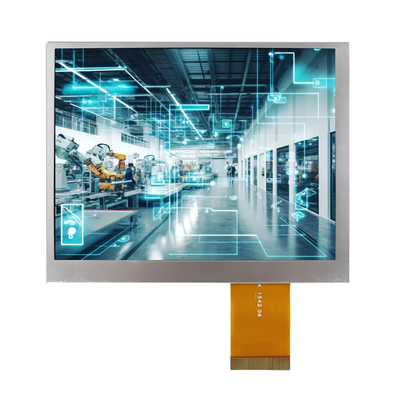

Изображение продукта
