Подробная информация о продукте:
|
| Продукт: | 2,8 дюйма TFT LCD | Резолюция: | 480 x 640 ((VGA) |
|---|---|---|---|
| Цвет: | 262K | Тип отображения: | IPS TFT LCD |
| Интерфейс: | RGB | угол обзора: | 80°/80°/80°/80° (L/R/U/D) |
| Управляющий модуль: | ST7701S | Читаемость солнечного света: | Да, да. |
| Светимость поверхности: | 1000 cd/m2 (ниты) | Применение: | Промышленный HMI, оборудование для наружного использования |
| Срок службы подсветки: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | ТФТ-ЛКД-дисплей,отображаемый на солнце,Промышленный дисплейный модуль 480x640 |
||
| Положение | Спецификация | Единица |
| Размер экрана | 20,8 дюйма | Диагональная |
| Количество пикселей | 480RGB ((H) x640 ((V) | Пиксели |
| Область отображения | 43.2 ((H) x57.6 ((V) | мм |
| Пиксельный пич | 0.09 ((H) x0.09 ((V) | мм |
| Размер контуры | 46.2х65.2х2.3±0.2 | мм |
| Расположение пикселей | Вертикальная полоса RGB | ―― |
| Режим отображения | Обычно черный. | ―― |
| Направление обзора (око) | Все | ―― |
| Отображение цвета | 262K | ―― |
| Просветительность ((cd/m2) | 1100 | нит |
| Соотношение контраста | 1200:1 | ―― |
| Интерфейс | RGB | |
| Заднее освещение | Тип светодиодного бокового света | ―― |
| Диск IC | ST7701S | |
| Операционная температура | -20 ~ 70 | °C |
| Температура хранения | -30 ~ 80 | °C |
Высокая яркость 1000nits 2,8-дюймовый TFT LCD дисплей является идеальным решением для профессионалов, ищущих мощный, универсальный и высокопроизводительный дисплей.Поднимите ваши устройства с непревзойденной яркостью и ясностью, и удовлетворяют различным приложениям от промышленности до потребительской электроники.
Внешние измерения
Определение пин интерфейса
| Пин No. | Символ | Функция |
| 1 | LEDA | Светодиодный задний свет ((Катодный) |
| 2 | LEDK | Светодиодный задний свет ((Катодный) |
| 3 | ГНД | Земля |
| 4 | VDD | Силовое питание: 2,8 - 3,3 В |
| 5 | ГНД | Земля |
| 6 | Перезагрузка | Перезагрузить вход. |
| 7 | ГНД | Земля |
| 8 ~ 25 | DB17 ~ DB0 | Ввод данных RGB синий |
| 26 | ГНД | Земля |
| 27 | SDA | Часы интерфейсов SPI |
| 28 | SCL | Часы интерфейсов SPI |
| 29 | CS | Чип выбирает входный пин |
| 30 | HSYNC | Сигнал линейной синхронизации для работы интерфейса RGB |
| 31 | HSYNC | Сигнал синхронизации кадров для работы интерфейса RGB |
| 32 | PCLK | Сигнал точечного часа для работы интерфейса RGB |
| 33 | DE | Сигнал включения данных для работы интерфейса RGB |
| 34 | ГНД | Земля |
Электрические характеристики
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Аналоговое напряжение питания | VDD | 2.4 | 2.8 | 3.3 | V |
| Цифровое напряжение питания | VDDI | - | - | - | |
| Входной сигнал напряжение | ВИЧ | 0.7VDDI | - | VDDI | V |
| VIL | ГНД | - | 0.3VDDI | V |
Устройство для подсветки (GND=0V)
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Электрический ток | IL | - | 45 | 60 | mA |
| Напряжение светодиода | VL | - | 11.2 | 13.6 | V |
| Время эксплуатации светодиода | Ч. | 40000 | - | - | Час |
Оптические спецификации
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица | |
| Белая светимость (Центр) | Лв. |
Θ=0 Нормально Просмотр Угол IBL=80mA |
1000 | 1100 | - Я... | cd/m2 | |
| Время ответа | Tr+Tf | - Я... | 35 | 40 | мс | ||
| Соотношение контраста | КР | 900 | 1200 | - Я... | - Я... | ||
|
Цвет Хроматичность (CIE1931) |
белый |
Wx | 0.278 | 0.308 | 0.338 | ||
| Уай | 0.309 | 0.339 | 0.369 | ||||
|
Угол обзора |
- Что? |
ТЛ |
CR≥10 |
- Я... | 80 | - Я... | |
| ΘR | - Я... | 80 | - Я... | ||||
|
Вер |
ТУ | - Я... | 80 | - Я... | |||
| ΘD | - Я... | 80 | - Я... | ||||
| Однородность яркости | Среднее | Θ=0 | 80 | 90 | - Я... | % | |
| Цветовая гамма | NTSC | Θ=0 | 65 | 70 | - Я... | % | |

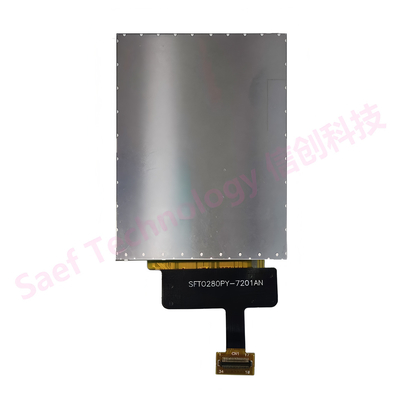

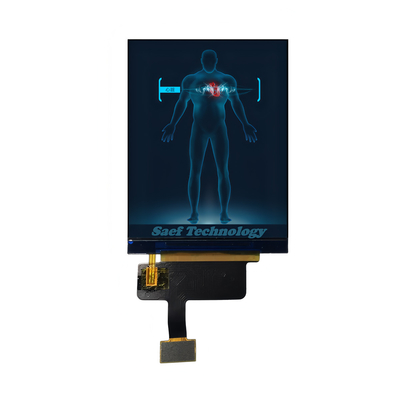

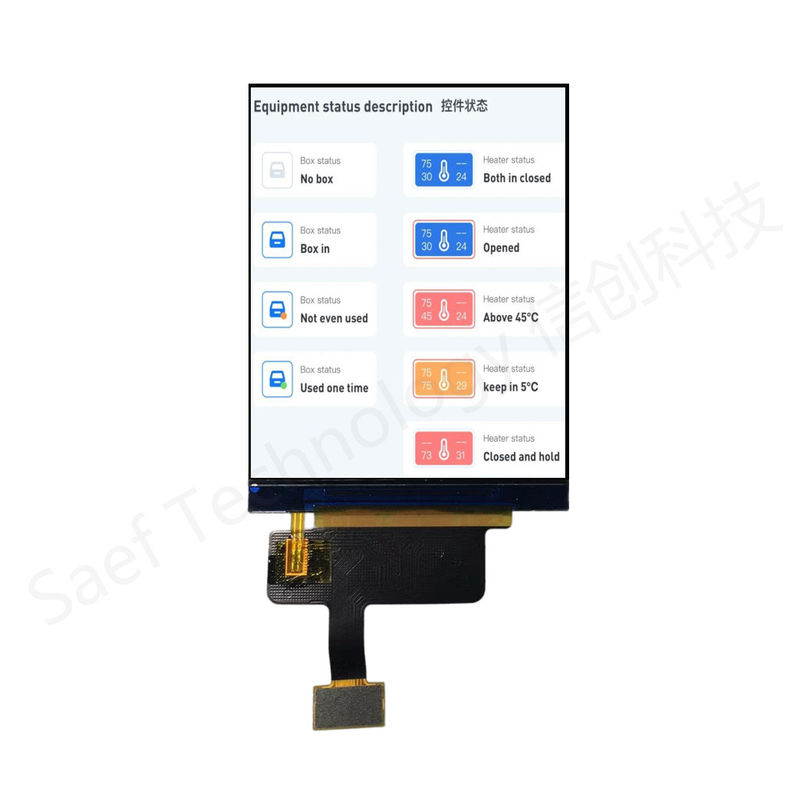

Изображение продукта
