Подробная информация о продукте:
|
| Продукт: | 2.0" TFT LCD | Технология отображения: | IPS, все углы зрения |
|---|---|---|---|
| Резолюция: | 240x320 точек | интерфейс: | 8 бит Параллельный |
| Пин-номер: | 22 штифта | Соединение: | ZIF (настраиваемая) |
| Поверхностная яркость: | 400 Cd/m2 | Операционная температура.: | -20°C до +70°C |
| Соотношение контраста: | 800 : 1 | Цвет: | 262K |
| Гарантия: | 1 год | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Модуль дисплея LCD 240x320 тфт,Модуль дисплея TFT LCD 400 нит,Модуль дисплея TFT-LCD для устройств Интернета вещей |
||
О данном продукте 2-дюймовый IPS TFT LCD дисплей: SFTO200JY-7251AN
Улучшите свои проекты IoT с помощью нашего современного 2-дюймового высокояркостного IPS TFT-LCD дисплея.Этот компактный дисплей имеет разрешение 240x320 пикселей, предоставляя потрясающие визуальные эффекты и яркие цвета, которые воплощают ваши идеи в жизнь.
Ключевые особенности и преимущества:
Применение:
Почему выбирать наш модуль дисплея?
Наш 2-дюймовый высокояркий IPS TFT-LCD дисплей создан для производительности, долговечности и гибкости.Используйте силу исключительной визуальной ясности и универсальности дизайна для улучшения взаимодействия пользователей в ваших приложениях IoT. Благодаря своим надежным функциям и удобной для пользователя интеграции вы можете сосредоточиться на том, что действительно важно, - выводе своих инновационных идей на рынок.
Закажите сегодня!
Закажите 2-дюймовый высокояркий IPS TFT-LCD дисплейный модуль уже сегодня и испытайте идеальное сочетание качества, производительности, высокой производительности и высокой производительности.и доступности. Доступно для доставки по всей США!
Спецификация продукта
| Положение | Спецификация |
| Режим отображения | Обычно черный, передающий. |
| Направление просмотра | Все |
| Цвета | 262K |
| Диск IC | ST7789P3 |
| Тип интерфейса | 4Wire SPI |
| Размерный очертание | 34.60 ((W) х 47.80 ((H) х 2.03 ((T) |
| Активная зона LCD | 30.60 ((W) х 40.80 ((H) |
| Резолюция | 240 RGB ((H) x 320 ((V) |
| Пиксельный диапазон | 0.1275 ((W) х 0.1275 ((H) |
| Поверхностные яркости | 400 нит |
Механические размеры
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение логического питания | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение аналогового питания | ВКК | -Нет.3 | 4.6 | V |
| Рабочая температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
| Влажность | RH |
- Я... |
90% ((Max60C) | RH |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Напряжение вперед | Vf | 3.0 | 3.2 | 3.4 | V |
| Впередний ток | Если |
- Я... |
60 |
- Я... |
mA |
| Время эксплуатации |
- Я... |
30000 | 40000 |
- Я... |
Часы |
Определение пин интерфейса
|
- Нет, нет. |
Символ | Описание |
| 1 | Светодиод + | Анод подсветка |
| 2 | Светодиодные... | Катод подсветка |
| 3-4 | NC | |
| 5 | ОВВСК | Электрическое питание для интерфейса (от 1,8 В до 3,3 В) |
| 6 | ВКК | Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 7-14 | DB7-DB0 | Параллельный ввод / выход данных. |
| 15 | РД |
Читать включено в параллельном интерфейсе 8080 MCU. |
|
16 |
WR |
Напишите в параллельном интерфейсе. Отображение данных/командного выбора на 4-строчном последовательном интерфейсе. |
|
17 |
РС |
Регистр выбирает пин RS= ∆ 1 ∆: отображение данных. RS= ≈ 0 ≈: Командные данные. |
| 18 | CS |
Чип выбирает пин (("LoSw" включен) |
| 19 | ТЭ | Сигнал эффекта разрыва используется для синхронизации MCU с каркасной памятью |
| 20 | Перезагрузка | Пин LCM Reset |
| 21 | SDA | Ввод / выход серийных данных. |
| 22 | ГНД | Земля |
Оптические характеристики
| Положение | Символ | Состояние | Минуточку. | Тип. | Макс. Макс. | Единица |
|
Трансмиссивность (без поляризатора) |
T ((%) |
- |
- |
(4.50) |
- |
% |
|
Передача (с Поляризатор) |
T ((%) |
- |
- |
(12.20) |
- |
% |
| Соотношение контраста | КР |
Θ=0 Нормальное просмотр угол |
640 | 800 |
- |
- |
| Время ответа | TR +TF |
- |
30 | 40 |
msec |
|
| Цветовая гамма | S(%) | 54 | 60 |
- |
% |

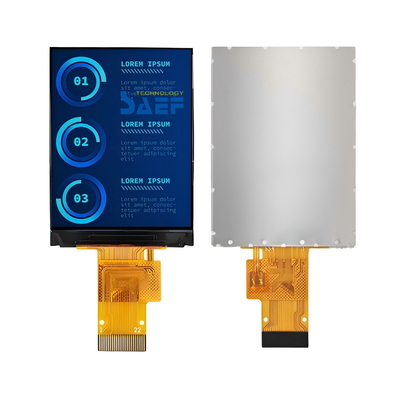

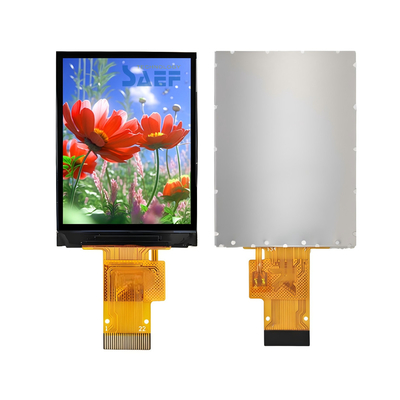

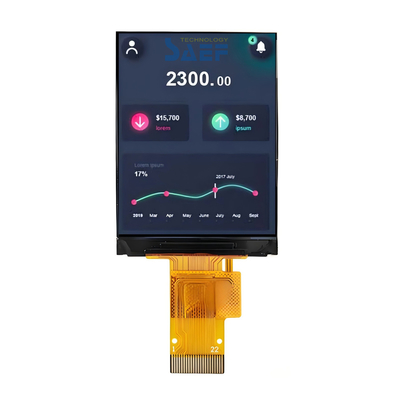

Изображение продукта
Дополнительные опции: Интерфейс SPI (модель:SFTO200JY-7250AN)
