Подробная информация о продукте:
|
| Продукт: | 1.77 дюймовый TFT LCD | Резолюция: | 128*160 пикселей |
|---|---|---|---|
| сенсорный экран: | Без | Направление просмотра: | Двенадцать. |
| интерфейс: | SPI 4 линии | Пин-номер: | 14 |
| Соединение: | Подключение | Поверхностная яркость: | 300 cd/m2 (настраивается) |
| Управляющий модуль: | СТ7735 | Срок службы светодиодов: | 40,000 часов |
| Операционная температура.: | от -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Низкомощный TFT LCD дисплей,1,77 дисплей дюйма TFT LCD |
||
О данном предмете: 1,77 дюйма TFT LCD дисплей SFTO177JY-7189AN
Обновляйте свои устройства с помощью 1,77 дюймового TFT LCD дисплея от Shenzhen Saef Technology, ведущего производителя TFT дисплеев.Этот высокоразрешительный TFT экран идеально подходит для широкого спектра приложений., от носимых устройств до потребительской электроники и дисплейных решений IoT.
Ключевые особенности
Заявления
Решения IoT:Наши дисплеи с низким энергопотреблением идеально подходят для подключенных устройств, обеспечивая долгосрочную производительность и надежность.
Промышленное применение:Наши дисплеи, которые можно настроить и которые выдерживают суровые условия, пользуются доверием производителей промышленного оборудования по всему миру.
Почему выбирать технологию Shenzhen Saef?
Как надежный производитель TFT дисплеев, мы стремимся поставлять высококачественные продукты, которые удовлетворяют потребности наших глобальных клиентов.77 дюймовый TFT LCD дисплей разработан с точностью и разработан для производительности, что делает его идеальным выбором для следующего проекта.
Изучите весь наш ассортимент
В дополнение к 1,77-дюймовому дисплею, мы предлагаем широкий спектр TFT LCD дисплеев, OLED-модулей и индивидуальных дисплейных решений для удовлетворения ваших уникальных требований.Посетите наш сайт, чтобы узнать больше о наших продуктах и услугах.
Свяжитесь с нами сегодня!
Независимо от того, нужен ли вам стандартный продукт или индивидуальное решение, наша команда готова помочь.
Shenzhen Saef Technology Ltd.Ваш надежный партнер в области дисплейных инноваций.
Особенности
| Положение | Спецификация |
| Режим отображения | Обычно черный, передающий. |
| Направление просмотра | 12 часов. |
| Цвета | 262K |
| Диск IC | СТ7735 |
| Тип интерфейса | 4 линия SPI |
| Размерный очертание | 34.00(W) x 42.94(H) x 2.28(T) мм |
| Активная область ЖК-дисплея | 28.032 ((W) x 35.04 ((H) мм |
| Резолюция | 128 RGB ((H) x 160 ((V) пикселей |
| Пиксельный диапазон | 0.219 ((W) x 0.219 ((H) мм |
Очертание контуры
Описание интерфейса
|
- Нет, нет. |
Символ | Описание |
| 1 | NC | Никакой связи. |
| 2 | ГНД | Земля |
| 3 | LEDK | Катод подсветка |
| 4 | LEDA | Анод подсветка (3.0V-3.4V) |
| 5 | ГНД | Земля |
| 6 | Перезагрузка | Пин LCM Reset |
|
7 |
D/C |
Регистр выбирает пин D/C = ≈ 1 ≈: отображение данных. D/C = ≈ 0 ≈: Командные данные. |
| 8 | SDA | Ввод / выход серийных данных. |
| 9 | SCL | Серийный кнопку часов. |
| 10 | ВКК | Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 11 | ОВВСК | Электрическое питание для интерфейса (от 1,8 В до 3,3 В) |
| 12 | CS |
Чип выбирает пин (("Низкий" включен) |
| 13 | ГНД | Земля |
| 14 | NC | Никакой связи. |
Схематическая схема
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение логического питания | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение аналогового питания | ВКК | -Нет.3 | 4.6 | V |
| Рабочая температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
| Влажность | RH |
- Я... |
90% ((Max60C) | RH |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- Я... |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Напряжение вперед | Vf | 3.0 | 3.2 | 3.4 | V |
| Впередний ток | Если |
- Я... |
80 |
- Я... |
mA |
| Время эксплуатации |
- Я... |
- Я... |
40000 |
- Я... |
Часы |
Оптические характеристики
| Положение | Символ | Состояние | Минуточку. | Тип. | Макс. Макс. | Единица |
| Время ответа | Tr+Tf | θ = 0° |
- |
30 | 60 | мс |
| Соотношение контраста | КР | θ = 0° | 200 | 300 |
- |
|
|
Угол обзора |
Сверху | CR ¥10 | 40 | 45 | - |
Дег. |
| Нижняя | CR ¥10 | 15 | 20 | - | ||
| Левый | CR ¥10 | 40 | 45 | - | ||
| Да, да. | CR ¥10 | 40 | 45 | - | ||
|
Цвет CF хроматичность ((CIE)
|
Wx |
θ = 0° |
-Нет.02 |
0.308 |
+0.02 |
|
| Уай | 0.327 | |||||
| Rx | 0.610 | |||||
| Ры | 0.329 | |||||
| Gx | 0.299 | |||||
| Ги | 0.567 | |||||
| Bx | 0.143 | |||||
| От: | 0.111 | |||||
| Переговоры. | ct | 2% | ||||
| Трансмиссивность | Транс | 6.21% | 60,9% |
- |

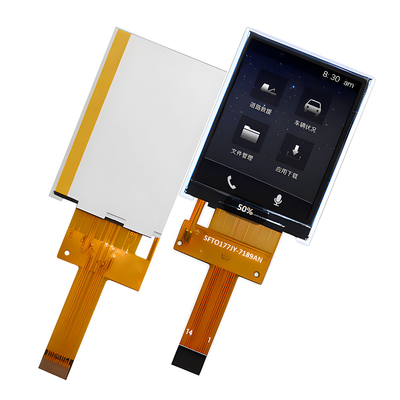

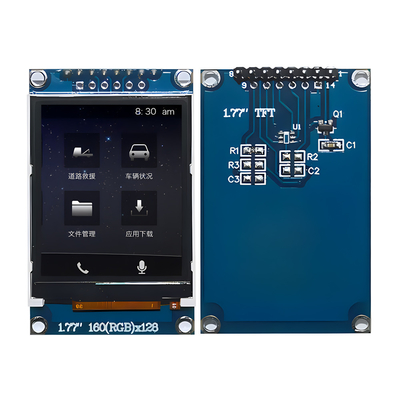

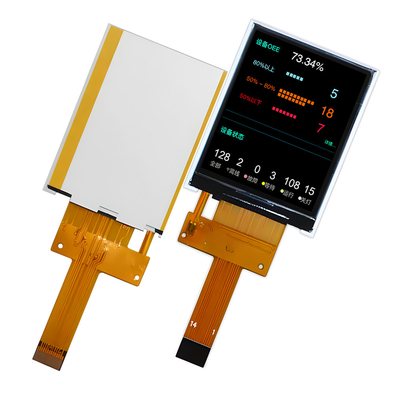

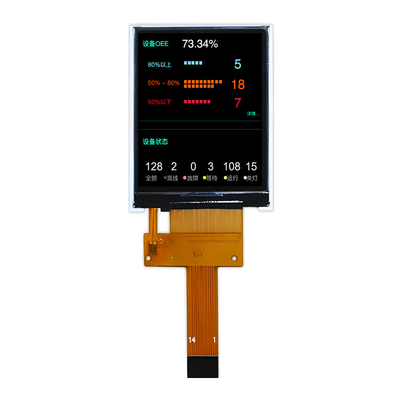

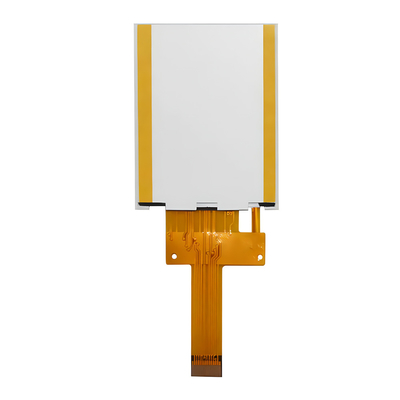

Фото продуктов
Экологические / испытания надежности
| Нет, нет. | Испытательный пункт | Состояние | Примечания |
| 1 | Операция при высоких температурах | Ts= +80°C, 240 часов |
Примечание 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Работа при низкой температуре | Ta= -30°C, 240 часов | Примечание 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Хранение при высокой температуре | Ta= +80°C, 240 часов | IEC60068-2-2 GB2423. 2-89 |
| 4 | Хранение при низкой температуре | Ta= -30°C, 240 часов | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Хранение при высокой температуре и влажности | Ta= +60°C, 90% RH max, 160 часов |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Тепловой удар (недействительность) | -30°C 30 мин ~ +80°C 30 мин Время изменения: 5 мин, 30 циклов |
Начнем с холода. температура, заканчивается высокая температура IEC60068-2-14, GB2423.22-87 |
|
7 |
Электростатический разряд (операция) |
C=150pF, R=330 Ω, 5 баллов/панель Воздух:±8КВ, 5 раз; контакт: ±4КВ, 5 время; (среда: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Вибрация (неоперация) |
Диапазон частот: 10 ~ 55 Гц, удар: 1.mm Стрелка: 10Hz~55Hz~10Hz 2 часа в каждом направлении X.Y.Z. (состояние упаковки) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Удар (недействительность) |
60G 6ms, ± X, ± Y, ± Z 3 раза в каждом направлении |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Испытание упаковки |
Высота: 80 см, один угол, три края, 6 поверхностей |
IEC60068-2-32 GB/T2423.8-1995 |
