Подробная информация о продукте:
|
| Продукт: | 2.2 дюймовый TFT дисплей | Резолюция: | 200х480 точек |
|---|---|---|---|
| сенсорный экран: | Без | Направление просмотра: | IPS Все углы зрения |
| интерфейс: | MIPI | Пин-номер: | 20 ШТЫРЕЙ |
| Соединение: | ZIF | Поверхностная яркость: | 500 Cd/m2 |
| Управляющий модуль: | ST7797 | Рабочая температура.: | -20°C до +70°C |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей TFT LCD мощностью 500 нит,2.2 дюймовый TFT LCD дисплей,200x480 TFT LCD дисплей |
||
Общие спецификации
| Положение | Содержание | Единица |
| Тип ЖК | 16.7M ЦЕЛЕННАЯ ТФТ-ТРАНСМИССВИЯ | / |
| Диагональная длина | 2.2 | дюйм |
| Рекомендуемое направление просмотра | Бесплатно | В два часа. |
| Расположение точек | 200 ((R.G.B) * 480 | Пункт |
| Размер модуля (W*H*T) | 23.72*57.79*2.0+/-0.1 | мм |
| Область обзора (W*H) |
- Я... |
мм |
| Активная площадь (W*H) | 21.72*52.42 | мм |
| Размер пикселей (W*H) | 0.1086*0.1092 | мм |
| Тип заднего освещения | Светодиод (белый 4*LED) | / |
| Диск IC | СТ7797 | / |
| Тип интерфейса | Интерфейс MIPI | / |
Механический чертеж
Определение пин интерфейса
|
Пин No. |
Символ |
I/O |
Описание |
| 1 | ГНД | П | Земля |
| 2 | TP_VDD | П | CTP Аналоговый источник питания |
| 3 | TP_SCL | Я... | I2C серийные часы |
| 4 | TP_SDA | Я... | Серийные данные I2C |
| 5 | TP_RST | Я... | CTP RESET TERMINAL ACTVE L |
| 6 | TP_INT | О | Внешнее прерывание INT к хосту, Он активный низкий, когда палец касается экрана |
| 7 | NC | - | - |
| 8 | ГНД | П | Земля |
| 9 | MIPI-D1N | Я... | Дифференциальные сигналы данных интерфейса MIPI |
| 10 | MIPI-D1P | Я... | Дифференциальные сигналы данных интерфейса MIPI |
| 11 | ГНД | П | Земля |
| 12 | MIPI-CN | Я... | Дифференциальные часовые сигналы интерфейса MIPI |
| 13 | MIPI-CP | Я... | Дифференциальные часовые сигналы интерфейса MIPI |
| 14 | ГНД | П | Земля |
| 15 | ВКИ | П | Силовое питание для внутреннего аналога |
| 16 | ОВВСК | П | Силовое питание внутреннего I/O. |
| 17 | Перезагрузка | Я... | Перенаправить сигнал |
| 18 | ГНД | П | Земля |
| 19 | LEDK | П | Источник питания Ввод катода для подсветки |
| 20 | LEDA | П | Электроснабжение Вход анода для подсветки |
Абсолютные максимальные рейтинги
| Параметр |
Символ |
Минуты |
Макс |
Единица |
| Рабочая температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
| Влажность | RH | / | 90% ((Max60.C) | RH |
| Силовое напряжение | ВКИ | -Нет.3 | 4.6 | V |
Характеристики постоянного тока
| Параметр |
Символ |
Минуты |
Тип |
Макс |
Единица |
| Напряжение питания для логики | ВКИ | 2.65 | 2.8 | 3.3 | V |
| Электрическое питание I/O | ОВВСК | 1.65 | 1.8 | 3.3 | V |
| Вводный ток | Идд. |
- |
ТБД | ТБД | mA |
| Входное напряжение | ВИЧ | 0.7*IOVCC |
- |
ОВВСК | V |
| Входное напряжение | VIL | 0 |
- |
0.3*IOVCC | V |
| Выходное напряжение | VOH | 0.8*IOVCC |
- |
ОВВСК | V |
| Выходное напряжение | VOL | 0 |
- |
0.2*IOVCC | V |
Характеристики подсветки
| Положение |
Символ |
Минуты |
Тип |
Макс |
Единица |
Состояние |
| Напряжение вперед | Vf | 2.9 | 3.1 | 3.3 | V | Если= 80mA |
| BL Светимость | Лв. | - | - | - | cd/m2 | |
| Однородность подсветки | Не менее 80% | |||||
| Количество светодиодов |
- |
4 | Кусок | |||
| Режим подключения | С/П/М | Параллельно |
- |
|||
Оптические характеристики
| Положение |
Символ |
Состояние |
Минуты |
Тип |
Макс |
Единица |
|
|
Светимость поверхности LCM |
Лв. | - Я... | 470 | 570 | - Я... | cd/m2 | |
| Соотношение контраста | КР | - Я... | 900 | 1000 | - Я... | - Я... | |
| Время ответа | Tr+Tf | - Я... | - Я... | 35 | 40 | msec | |
| Цветовая гамма | S(%) | - Я... | - Я... | - Я... | % | ||
|
Угол обзора |
Вер+Hor |
CR ¥10 |
- Я... | 160 | - Я... |
дег |
|

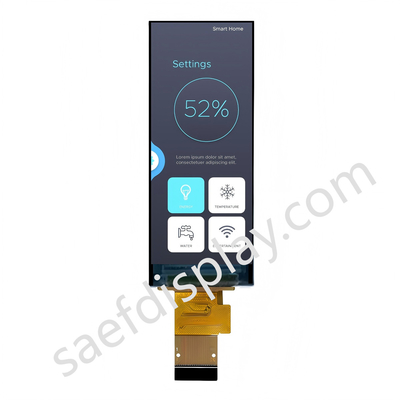

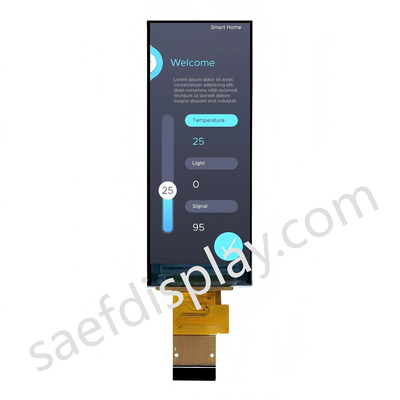

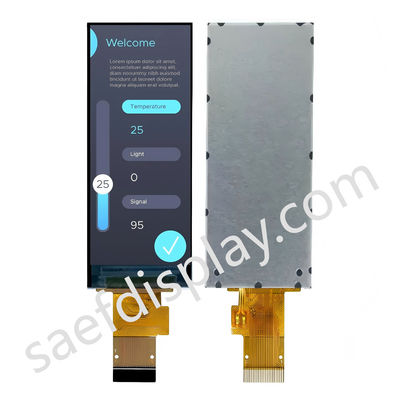

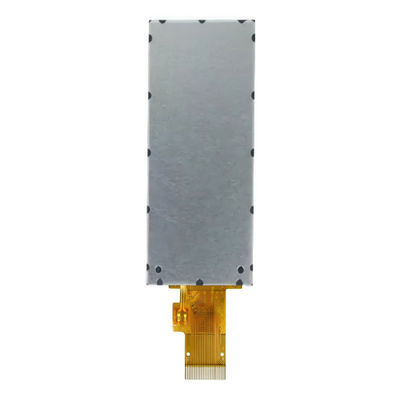

Изображение продукта
