Подробная информация о продукте:
|
Продукт: | 2,4 дисплей дюйма TFT | Резолюция: | 240*320 |
---|---|---|---|
сенсорный экран: | Сопротивляющаяся сенсорная панель | Направление просмотра: | IPS Все углы зрения |
интерфейс: | MCU | Пин-номер: | 25 штифтов |
Соединение: | Паять | Поверхностная яркость: | 250 Cd/m2 |
Управляющий модуль: | ST7789V | Срок службы светодиодов: | 40,000 часов |
Соответствие: | Соответствует требованиям REACH & RoHS | ||
Выделить: | дисплей 240x320 TFT LCD,Дисплей интерфейса TFT LCD MCU,20 |
Механический чертеж
Определение пин интерфейса
Нет, нет, нет. | ПИН-код | I/O | Описание |
1 | LED_K | О | Светодиодный катод |
2 | LED_A | О | ЛЭД-анод |
3 | ГНД | Я... | Земля |
4 | ВКК | Я... | Силовое питание 2.8В напряжение |
5 | ОВВСК | Я... | Силовое питание 2.8V/1.8V Напряжение |
6 | ФМАРК | О | Выходной шприц с эффектом разрыва |
7 | /CS | Я... | Входной пин для сигнала выбора чипа |
8 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
9 | РС | Я... | Регистрировать выбранный сигнал |
10 | /WR | Я... | Напишите входный пин для сигналов |
11 | /RD | Я... | Читать входный шприц сигнала |
12 | ГНД | Я... | Земля |
13-20 | DB7-DB0 | I/O | Отображение данных I/O |
21 | ГНД | Я... | Земля |
22 | XR | О | Пин панели сенсорной |
23 | YD | О | Пин панели сенсорной |
24 | XL | О | Пин панели сенсорной |
25 | YU | О | Пин панели сенсорной |
Максимальная абсолютная граница
Положение | Символ | Стоимость | Единица |
Напряжение питания для логики | VDD | 1.6~3.3 | V |
Входное напряжение | Вино | ВДД+0.3 | V |
Рабочая температура | Топр | - От 20 до 70 | °C |
Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока
Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Характеристики подсветки
Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=80mA |
Ток подачи | Если | - | 80 | - | mA | - |
Обратное напряжение | ВР | - | - | 5 | V | - |
Рассеивание энергии | Pd | - | - | мВт | - | |
Интенсивность света для LCM |
- |
- | 250 | - | Cd/m2 | Если=80mA |
Единообразие для LCM | - | 80 | - | - | % | Если=80 mA |
Оптические характеристики
Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | |||
Минуты | Тип | Макс | ||||||
1 | Время ответа | Tr+Tf | 25°C | - | 15 | - | Мисс | |
2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | |
3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
- | 250 | - | - | |
4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | - | 80 | - | Уровень |
θL | - | 80 | - | |||||
Вер. | Θ+ | - | 80 | - | ||||
Я... | - | 80 | - |

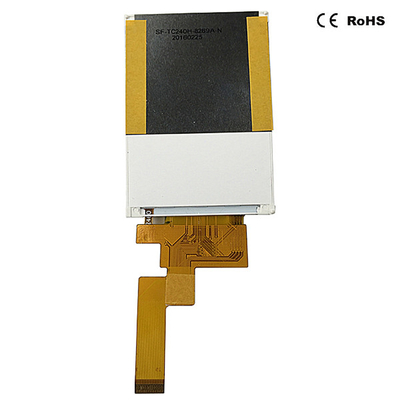

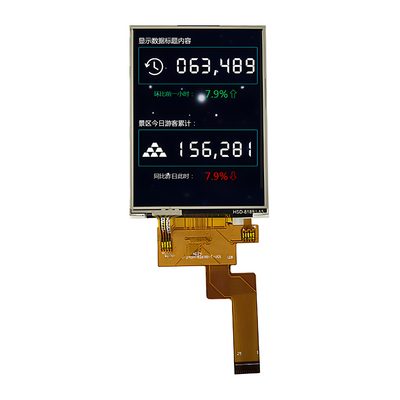

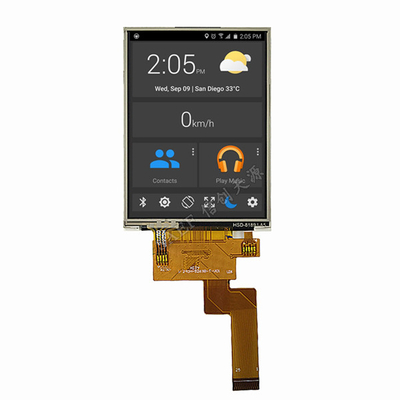

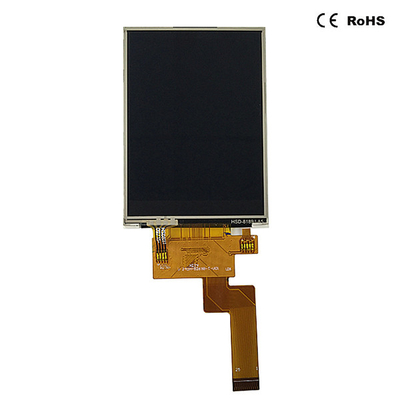

2.4 дюйма TFT LCD дисплей Рисунок Реальная демонстрация продукта
