Подробная информация о продукте:
|
| Продукт: | 5.7 дюймовый TFT LCD дисплей | сенсорный экран: | Без |
|---|---|---|---|
| Резолюция: | 640X480 | Направление просмотра: | IPS полный угол обзора |
| Управляющий модуль: | JD9168S | Пин-номер: | 40 штифтов |
| Соединение: | Тип соединителя | Поверхностная яркость: | 500 cd/m2 (нитов) |
| интерфейс: | RGB | Срок службы светодиодов: | 40,000 часов |
| Выделить: | Дисплей интерфейса TFT LCD RGB,640x480 разрешение TFT LCD дисплей,Промышленные приложения TFT LCD дисплей |
||
О данном пункте SFTO570DX-7263AN
Улучшите свои промышленные проекты с 5,7-дюймовым TFT LCD дисплеем, предназначенным для оптимальной производительности и универсальности.что делает его идеальным для различных промышленных применений, требующих четкого и надежного визуального выхода.
Ключевые особенности:
Высокое качество дисплея:5,7-дюймовая технология TFT обеспечивает яркие цвета и четкие изображения, обеспечивая отличную видимость в различных условиях освещения.он предоставляет подробные визуальные эффекты для точного представления данных.
Интерфейс RGB:Дисплей оснащен интерфейсом RGB, что облегчает легкую интеграцию с различными промышленными системами управления.Стандартные возможности подключения позволяют легко взаимодействовать с микроконтроллерами и другими устройствами.
Многофункциональное применение:Этот TFT LCD дисплей идеально подходит для широкого спектра промышленных приложений, включая производство, автоматизацию, системы управления и многое другое.мониторинг оборудования, и интерактивные дисплеи.
Прочный дизайн:Построенный для удовлетворения потребностей промышленной среды, дисплейный модуль предлагает надежность и долговечность, что делает его отличным выбором для различных условий, от заводов до исследовательских лабораторий.
Удобный для пользователя:Благодаря удобным инструкциям и поддержке стандартных протоколов отображения, этот ЖК-модуль позволяет плавно интегрироваться в ваши текущие проекты, минимизируя время и усилия по настройке.
Компактный размер:Его компактный форм-фактор позволяет экономить пространство на установках, что делает его идеальным для тесных установок, где недвижимость является премиальной.
Почему вы выбрали этот экран?
5,7-дюймовый TFT LCD дисплей с разрешением 640x480 и RGB интерфейсом является надежным решением для промышленных приложений, требующих четкости, долговечности и простоты интеграции.Обновляйте свои проекты с помощью этого высокопроизводительного модуля отображения, который помогает улучшить взаимодействие с пользователем и обеспечивает надежную презентацию данных.
Закажите сейчас, чтобы добавить этот важный компонент в свой промышленный набор инструментов!
Спецификация продукта
| Положение | Спецификация | Единица |
| Тип ЖК | ТФТ | - |
| Отображение цвета | 16.7M | - |
| Направление просмотра | IPS, все углы обзора | Часы |
| Рабочая температура | -30 ~ +80 | °C |
| Температура хранения | -30 ~ +80 | °C |
| Размер модуля | Ссылка на очертание | мм |
| Активная область ((W × H) | 115.20х86.40 | мм |
| Количество точек | 640 x 480 | точки |
| Контроллер LCM | JD9168S | - |
| Напряжение питания | 3.3 | V |
| Подсветка | Светодиоды 3S7P (белые) | шт. |
| Интерфейс | Интерфейс RGB | - |
Внешние измерения
Абсолютные максимальные рейтинги
| Положение | Символ | Минуточку. | Макс. Макс. | Единица |
| Напряжение питания Напряжение | ВКК | -Нет.3 | 3.3 | V |
| Напряжение подачи подсветки | VLED | -Нет.3 | 6.0 | V |
| Рабочая температура | Сверху | -30 | 80 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
Характеристики подсветки
| Положение | Символ | Типичная стоимость | |
| Напряжение питания | VLED | 5В | |
| Ток подачи | IL | 300 - мА | |
| Потребление энергии | PL | 1.5 - W | |
| Частота управления PWM | FPDIM | 50 КГц | |
| Заднее освещение включено-выключено | Высокий |
VEN |
1.4 VLED V |
| Низкий | 0 - 0,4 В | ||
| Уровень управления PWM | Высокий |
VPDIM |
1.5 В |
| Низкий | 0 - 0,4 В | ||
| Однородность | ΔBp | 80% | |
| Время жизни | время | 40 тыс. часов | |
Определение пин интерфейса
| Пин No. | Символ | I/O | Определение |
| 1 | У/Д | Я... | Направление сканирования вверх-вниз на панельном модуле. |
| 2 | NC | - | Никакой связи. |
| 3 | HSYNC | Я... | Горизонтальный синхронный вход в RGB интерфейс. |
| 4-6 | VLED | П | Силовое питание для светодиодного драйвера. |
| 7 | ВКК | П | Электрическое питание для TFT. |
| 8 | VSYNC | Я... | Вертикальный синхронный вход в RGB интерфейс. |
| 9 | DE | Я... | Ввод данных в интерфейс RGB. |
| 10 | XL | Я... | Никакой связи. |
| 11 | YU | Я... | Никакой связи. |
| 12 | АДЖ | Я... | Пин ввода сигналов PWM. |
| 13-15 | B5-B3 | Я... | Синяя шина данных. |
| 16 | ВСС | П | На землю. |
| 17-19 | B2-B0 | Я... | Синяя шина данных. |
| 20 | ВСС | П | На землю. |
| 21-23 | G5-G3 | Я... | Зелёная шина данных. |
| 24 | ВСС | П | На землю. |
| 25-27 | G2-G0 | Я... | Зелёная шина данных. |
| 28 | ВСС | П | На землю. |
| 29 - 31 | R5-R3 | Я... | Красная шина данных. |
| 32 | ВСС | П | На землю. |
| 33-35 | R2-R0 | Я... | Красная шина данных. |
| 36 | XR | Я... | Никакой связи. |
| 37 | YD | Я... | Никакой связи. |
| 38 | DCLK | Я... | Ввод пиксельных часов в интерфейс RGB. |
| 39 | ВСС | П | На землю. |
| 40 | L/R | Я... | Направление сканирования слева-вправо на модуле панели. |

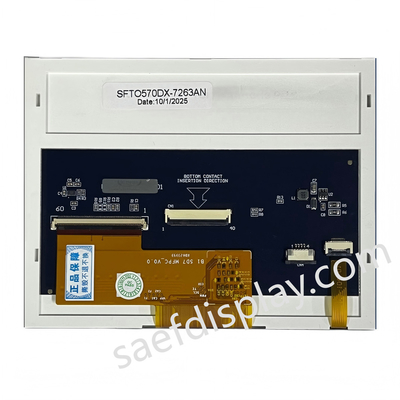

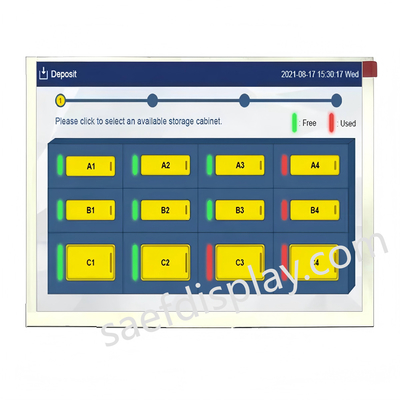

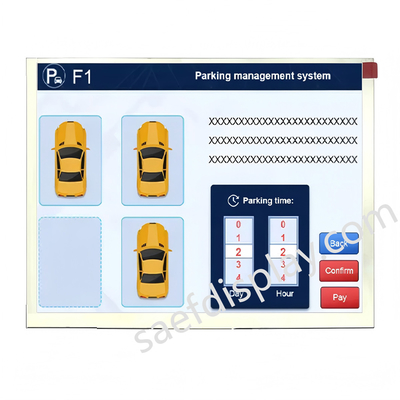

Изображение продукта
