Подробная информация о продукте:
|
| Ключевые слова: | 13.3 дюймовый eDP TFT LCD | Резолюция: | пикселы 1920*1080 |
|---|---|---|---|
| ЖК-интерфейс: | EDP | Поверхностная яркость: | 1000 cd/m2 |
| сенсорный экран: | CTP | CTP-интерфейс: | USB |
| Активная зона: | 2930,76 x 165,24 (мм) | Операционная температура.: | -10°C до +60°C |
| Температура хранения.: | -20℃ к +60℃ | Тип отображения: | IPS полный угол обзора |
| Обработка поверхности: | Помох 25%, 3H | Соотношение контраста: | 1000 |
| Отображение цвета: | 16,7 m | Срок службы светодиодов: | 30 000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 13.3 TFT LCD дисплей,1920*1080 TFT LCD дисплей,Дисплей HDMI TFT LCD |
||
** Загрузка таблицы данных **
SFTO1330XC-7119A10CT Спецификация.pdf
О данном пункте 13.3" EDP TFT LCD дисплейSFTO1330XC-7119A10CT
Представляем 13,3" EDP TFT LCD с разрешением 1920x1080, емкостным сенсорным экраном, HDMI дисплеем и технологией IPS с яркостью 1000cd / m2, вот подробный обзор продукта:
Спецификации отображения:
Технология отображения:
Возможность сенсорного экрана:
Опции интерфейса:
Яркость и контраст:
Конструкция и долговечность:
Применение:
Этот 13,3" EDP TFT LCD дисплей является отличным выбором для тех, кто ищет высокое разрешение, высокую яркость дисплея с сенсорными возможностями для различных профессиональных и коммерческих приложений.
Для получения дополнительной информации или запроса на предложение, пожалуйста, свяжитесь с нами!
|
Характеристики |
Размер | 13.3 дюйма |
| Резолюция | 1920 ((горизонтальный) х1080 ((вертикальный) | |
| Интерфейс | eDP1.2/2.7Gbps/2полоса | |
| Тип соединения | 20455-030E-76 (I-PEX) | |
| Глубина цвета | 16.7M | |
| Тип технологии | А-си | |
| Дисплейная спецификация. Пиксельное расстояние (мм) | 0.153 на 0.153 | |
| Конфигурация пикселей | Вертикальная полоса RGB | |
| Режим отображения | Обычно черный. | |
| IC драйвера TP | NC | |
| Обработка поверхности ЖК | Антиотражающее покрытие: ((3H) | |
| Направление просмотра | U/D/L/R:85/85/85/85 | |
| Соотношение контраста | 1000 ((TYP.) | |
| Цветовая гамма | 72% | |
| Просветительность ((cd/m2) | 1000 ((TYP.) | |
| Потребление энергии |
ЖК-диск:1.8 ((W) ((Max.))) ((Белый рисунок) |
|
| Номера светодиодов | 50 светодиодов | |
| Масса (г) | - | |
|
Механические |
Контур (W x H x D) (мм) | 3070,55 х 185,62 х 4,58 мм |
| TP Область обзора объектива ((мм) | - | |
| LCM (W x H x D) (мм) | 305.19 х 177,69 х 2,58 мм | |
| Активная площадь ЖК ((мм) | 293.76 на 165.24 | |
| С/без TSP | С TSP |
Рисунок продукта
Определение вывески отображения
|
Терминал |
Символ |
Функции |
|
|
1 |
NC |
Никакой связи. |
|
|
2 |
H-GND |
Земля |
|
|
3 |
LAN1 N |
Полное соединение сигналов _Лейн1 |
|
|
4 |
LAN1 P |
Истинная сигнальная связь _Lane1 |
|
|
5 |
H-GND |
Земля |
|
|
6 |
LAN0_N |
Полное соединение сигналов _Lane0 |
|
|
7 |
LAN0_P |
Истинная сигнальная связь _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Истинная сигнальная связь _Помощный канал |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Земля |
|
|
12 |
LCD_VCC |
Силовое питание, 3,3 В (типично) |
|
|
13 |
LCD_VCC |
Силовое питание, 3,3 В (типично) |
|
|
14 |
БИСТ |
Самоиспытание панели включено |
|
|
15 |
H_GND |
Земля |
|
|
16 |
H_GND |
Земля |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Сигнальный пин |
|
|
18 |
BL_GND |
Высокоскоростной грунт |
|
|
19 |
BL_GND |
Высокоскоростной грунт |
|
|
20 |
BL_GND |
Высокоскоростной грунт |
|
|
21 |
BL_GND |
Высокоскоростной грунт |
|
|
22 |
BL EN |
Заднее освещение включено/выключено |
|
|
23 |
BL PWM |
Заднее освещение PWM Dimming |
|
|
24 |
NC |
Никакой связи. |
|
|
25 |
NC |
Никакой связи. |
|
|
26 |
BL PWR |
Мощность подсветки |
|
|
27 |
BL PWR |
Мощность подсветки |
|
|
28 |
BL PWR |
Мощность подсветки |
|
|
29 |
BL PWR |
Мощность подсветки |
|
|
30 |
NC |
Никакой связи. |
|
Определение пин-кода USB PCAB
1 VCC
2 USB-накопителя
3 USB+
4 ГНД
Электрические спецификации
|
Параметр |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
Примечания |
|
|
Яркость поверхности |
800 | 1000 | cd/m2 | |||
|
Напряжение питания |
VDD |
3.0 |
3.3 |
V |
Примечание 1 |
|
|
Допустимое входное волновое напряжение |
VRF |
- |
- |
100 |
mV |
При VDD = 3,3 В |
|
Ток питания |
IDD |
- |
- |
mA |
Примечание 1 |
|
|
Дифференциальное входное напряжение |
ВИД |
- |
1320 |
mV |
||
|
Потребление энергии |
0.9 |
|
W |
Примечание 1 |
||
|
- |
4 |
- |
W |
Примечание 2 |
||
|
- |
4.9 |
- |
W |
|||

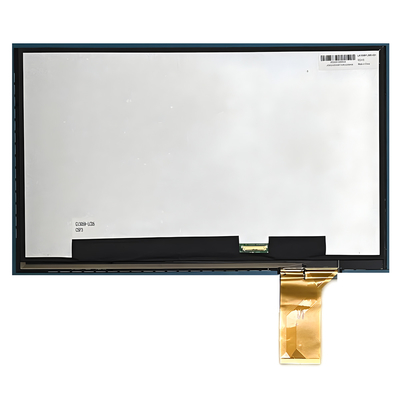

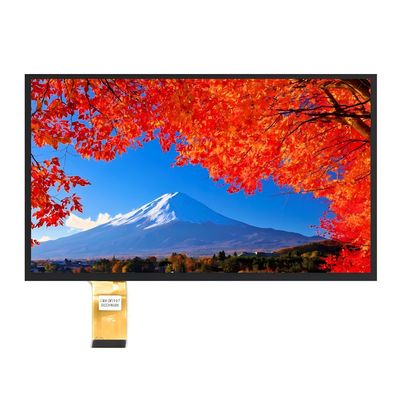

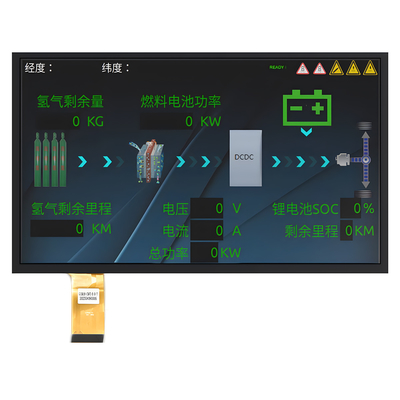

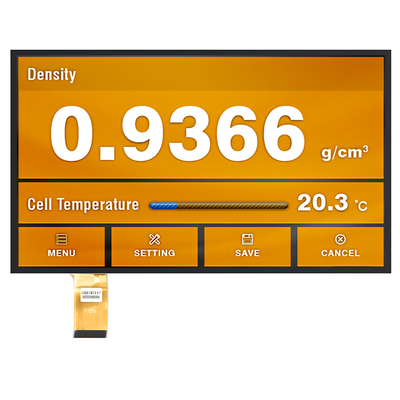

Изображение продукта
