Подробная информация о продукте:
|
| Продукт: | 4-дюймовый Круговой TFT LCD | Резолюция: | 720x720 |
|---|---|---|---|
| интерфейс: | MIPI | сенсорный экран: | Нет, CTP необязательно |
| Направление просмотра: | IPS (80/80/80/80) | Пин-номер: | 30 штифтов |
| Размер модуля: | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) | Активная зона: | 101.52 (мм) Диаметр |
| Поверхностная яркость: | 1000 cd/m2 (ниты) | Операционная температура.: | -30°C до +85°C |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | Автомобильный TFT LCD дисплей,1000-нитовый TFT LCD дисплей,720 X 720 точек Круглый TFT LCD |
||
** Загрузка таблицы данных**
Спецификация SFTO400XC-7095A3N ((1000Nits).pdf
FL7707N_DS_V0.2_20230324_Заказчик.pdf
Об этом продуктеSFTO400XC-7095A3N
Представляем наш высокопроизводительный 4-дюймовый круглый TFT LCD дисплей, с поразительным разрешением 720х720 пикселей.этот дисплей использует передовой интерфейс MIPI для бесшовной связи и высокоскоростной передачи данныхЭтот современный дисплей, с впечатляющей яркостью 1000 нит, разработан специально для автомобильных применений, обеспечивая долговечность, четкость,и надежность в различных условиях вождения.
Ключевые особенности:
Высокое разрешение:
Дизайн круглого дисплея:
Высокая яркость (1000 нит):
Интерфейс MIPI:
Широкие углы обзора:
Низкое энергопотребление:
Применение:
Заключение
Увеличьте свой продукт с помощью нашего 4 дюймового 720х720 точечного круглого TFT LCD дисплея.и инновационный дизайн объединяются, чтобы предложить исключительный визуальный опыт, адаптированный для удовлетворения потребностей различных отраслейНезависимо от того, разрабатываете ли вы новый гаджет или обновляете существующее устройство, этот дисплей - идеальный выбор для тех, кто ищет производительность, эстетику и эффективность.
Особенности
| Общая информация | Содержание |
| Размер ЖК-дисплея (диагональ) | 4 дюйма Круглый TFT |
| Структура модуля | Дисплей TFT |
| Тип ЖК-дисплея | ТФТ/ТРАНСМСИВ |
| Режим LCD-дисплея | Обычно черный. |
| Рекомендуемое направление просмотра | IPS все углы обзора |
| Размер модуля (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Активная площадь (W × H) | 101.52 мм Диаметр |
| Количество пикселей (разрешение) | 720RGB×720 пикселей |
| Тип интерфейса модуля | Интерфейс MIPI |
| Операционная температура. | -30°C до +80°C |
| Светимость поверхности | 1000 cd/m2 |
| Цветовые номера | 16.7M |
| Тип заднего освещения | Белый светодиод |
Механический контурный рисунок
Определение фиксатора
| Нет, нет, нет. | ПИН-код | Описание |
| 1 | LEDA | ЛЭД-анод |
| 2 | LEDK1 | Светодиодный катод |
| 3 | LEDK2 | Светодиодный катод |
| 4 | ВКИ | Силовое питание 2,8 ~ 3,3 В |
| 5 | ОВВСК | Силовое питание 1,8-2 В |
| 6 | Перезагрузка | Сигналы перезагрузки LCM |
| 7 | ТЭ | Выходный эффект разрыва |
| 8 | PWM | Выход частоты PWM для управления ЖК-диспетчером. |
| 9 | ГНД | Земля |
| 10 | D0P | Сигналы данных DSI-D0+ |
| 11 | D0N | DSI-D0- сигналы данных |
| 12 | ГНД | Земля |
| 13 | D1P | Сигналы данных DSI-D1+ |
| 14 | D1N | DSI-D1 - сигналы данных |
| 15 | ГНД | Земля |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | Диспетчерский часов... |
| 18 | ГНД | Земля |
| 19 | D2P | Сигналы данных DSI-D2+ |
| 20 | D2N | Сигналы данных DSI-D2 |
| 21 | ГНД | Земля |
| 22 | D3P | Сигналы данных DSI-D3+ |
| 23 | D3N | DSI-D4 - сигналы данных |
| 24 | ГНД | Земля |
| 25 | TP_INT | Нажмите Перерыв |
| 26 | TP_SDA | Сигнал данных IIC с прикосновением |
| 27 | TP_SCL | Сигнал IIC Clock нажатие |
| 28 | TP_RESET | Сигнал нажатия |
| 29 | TP_VCI | Прикосновение |
| 30 | TP_IOVCC | Прикосновение |
|
Положение |
Символ |
Стоимость |
Единица |
|
Напряжение питания для логики |
VDD |
0.3~3.6 |
V |
|
Входное напряжение |
Вино |
ВДД+0.3 |
V |
|
Рабочая температура |
Топр |
-30 до 80 |
°C |
|
Температура хранения |
Tstg |
-30 до 80 |
°C |
Электрические характеристики
|
Положение |
Символ |
Минуты |
Тип |
Макс |
Единица |
Условия испытания |
|
Рабочее напряжение |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Ток подачи |
IDD |
- |
- |
30 |
mA |
VDD=2,8V,Ta=25°C |
|
Входное напряжение |
ВИЧ |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Ток утечки ввода |
IIL |
- Один.0 |
- |
1.0 |
mA |
VIN=VDD или VSS |
Заднее освещение
|
Положение |
Символ |
Минуты |
Тип |
Макс |
Единица |
|
Впередний ток |
Если |
- Я... |
180 |
- |
mA |
|
Напряжение вперед |
VF |
14 |
15 |
16.3 |
V |
|
Режим подключения |
П |
- Я... |
5S2P |
- Я... |
|
|
Номер светодиода |
/ |
|
10 |
|
шт. |
|
Время службы светодиодов |
|
30000 |
40000 |
|
Часы |
Оптические характеристики
|
Положение |
Символ |
Состояние |
Минуты |
Тип |
Макс |
Единица |
|
С точки зрения |
θT |
CR ¥10 |
|
85 |
- |
Степень |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Соотношение контраста |
КР |
θ=0° |
800 |
1000 |
- |
- |
|
Время ответа |
В тоннах |
25°C |
- |
25 |
35 |
мс |
|
ТОФФ |
||||||
|
Однородность |
У |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Просветительность |
Л |
- |
850 |
1000 |
- |
cd/m2 |

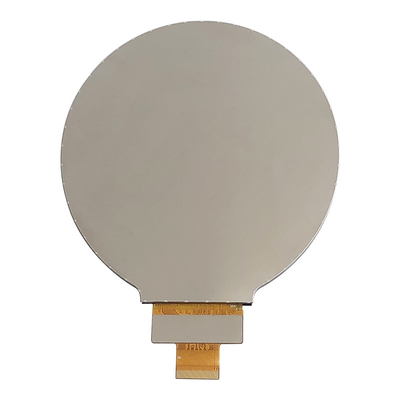

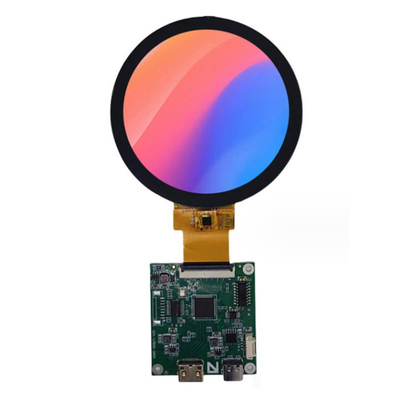

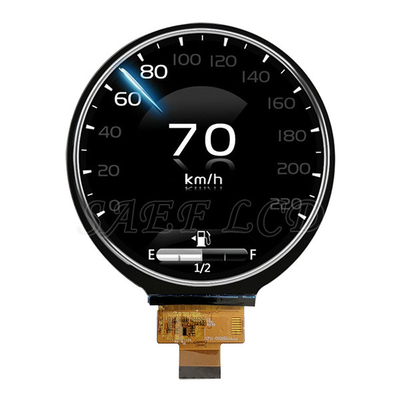

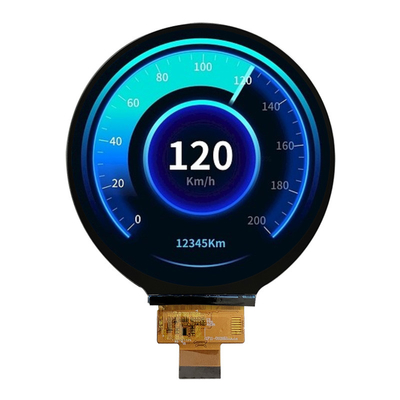

Изображение продукта
