Подробная информация о продукте:
|
| Продукт: | 2,8 дюйма TFT LCD | Резолюция: | 240 x 320 |
|---|---|---|---|
| Цвет: | 262K | сенсорный экран: | Без резистивного ТП |
| Интерфейс: | SPI/MCU/SPI+RGB | Направление просмотра: | IPS, все углы зрения |
| Дисплей: | ILI9341V | Соединение: | Подключаюсь. |
| Поверхностная яркость: | 1000 cd/m2 ((nits) | Пин-номер: | 50 штифтов |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | ЖК-дисплей TFT,читаемый при солнечном свете,240 x 320 точек TFT LCD |
||
** Загрузка таблицы данных **
SFTO280TZ-7214AT Спецификация.pdf
О данном предмете SFTO280TZ-7214AT высокая яркость 1000nits
высокояркий дневный 2,8-дюймовый IPS TFT LCD дисплей, оснащенный разрешением 240 x 320 пикселей и резистивным сенсорным экраном,является устройством отображения, предназначенным специально для наружной или яркой средыНиже приведено подробное представление о SFTO280TZ-7214AT от Saef Technology:
1Спецификации экрана:
Размер: 2,8 дюйма, подходит для портативных устройств и приложений с ограниченным пространством.
- Разрешение: 240 x 320 пикселей, обеспечивающее четкое отображение изображения и текста.
- Резистивный сенсорный экран: поддерживает одноприкосновение, позволяющее пользователям работать через сенсорный экран, подходящий для основных потребностей взаимодействия.
-Высокая яркость: яркость подсветки может достигать 1000 cd/m2, обеспечивая четкую читаемость при прямом солнечном свете или яркой среде.
- IPS-технология: в системе переключения плоскости (IPS) технология обеспечивает широкий угол обзора, обеспечивая хороший визуальный опыт с разных углов.
- SPI/MCU/SPI+RGB интерфейс: Этот продукт совместим с несколькими интерфейсами, обеспечивая клиентам удобство проектирования; продукт использует плагин FPC,что максимизирует стабильность установки продукта на стороне клиента.
2. Надежные характеристики дисплея:
-Работа при широких температурах: способен адаптироваться к температурному диапазону от -20 °C до 70 °C, подходит для различных условий окружающей среды.
- Промышленный дизайн: прочная конструкция и материалы обеспечивают стабильную работу даже в суровых условиях.
- Противоотражательная обработка: уменьшает отражение и отблеск при прямом солнечном свете и улучшает читаемость экрана.
- Соответствует требованиям RoHS и REACH: отвечает экологическим стандартам для ограничений опасных веществ.
3- Услуги по индивидуальному заказу:
- опции настройки: могут быть предоставлены услуги настройки, включая конкретные интерфейсы, размеры, яркость и т. д., чтобы удовлетворить потребности конкретных клиентов.
4Сценарии применения:
- Подходит для таких приложений, как наружные информационные портативные устройства, промышленные панели управления, медицинское оборудование, автомобильные дисплеи, цифровые вывески и т. д.которые требуют четкого отображения при сильном освещении.
Этот 2,8-дюймовый IPS TFT LCD дисплей является идеальным выбором для промышленных и коммерческих приложений, которые требуют четкого отображения в различных условиях освещения из-за его высокой яркости.широкий угол обзора, и читаемость в дневное время.
Особенности
| Общие информационные пункты | Спецификация | Единица |
| Главная панель | ||
| Площадь отображения ((AA) | 43.2 ((H) *57.6 ((V) (2.8 дюймов) | мм |
| Элемент драйвера | a-Si TFT активная матрица | - |
| Показывать цвета | 262K | цвета |
| Количество пикселей | 240 ((RGB) *320 | точки |
| Пиксельный пич | 0.180 ((H) *0.180 ((V) | мм |
| Угол обзора | Все | в час. |
| Диск IC | ILI9341V | - |
| Устройство цветовых пикселей | Вертикальная полоса RGB | |
| Режим отображения | Трансмиссивный/обычно черный | - |
| Рабочая температура | -20+70 | °C |
| Температура хранения | -30+80 | °C |
Механическая информация
| Положение | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание | |
| Размер модуля | Горизонтальный ((H) | - | 50.00 | - | мм | ±0.2 |
| Вертикальный ((V) | - | 69.20 | - | мм | ±0.2 | |
| Глубина ((D) | - | 3.99 | - | мм | ±0.2 | |
| Вес | - | ТБД | - | g | - | |
Очертание контуры
Описание ПИН-кода
| Пин No. | Символ | Уровень | Функция |
| 1 | LEDK | Л | ПодсветкаK |
| 2 ~ 5 | LEDA | H | ПодсветкаA |
| 6 | IM0 | H/L | Выберите режим интерфейса MCU Примечание( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | СОПРЕШЕНО | H/L | Пин резагрузки оборудования |
| 11 | VSYNC | H/L | Вертикальный синхронизирующий входный сигнал для RGB |
| 12 | HSYNC | H/L | Горизонтальный (линейный) синхронизирующий входный сигнал для RGB |
| 13 | DOTCLK | H/L | Сигнал точечного часа для работы RGB интерфейса. |
| 14 | ЕНАБЛЕ | H/L | Сигнал включения данных для работы интерфейса RGB. |
| 15 ~ 32 | D17-DB0 | H/L | Автобус данных |
| 33 | SD0 | H/L | Пин выхода интерфейса SPI. |
| 34 | SDA | H/L | Пин ввода интерфейса SPI. |
| 35 | РД | H/L | Читать включить кнопку часа |
| 36 | WR-RS | H/L | Регистр выбирает сигнал |
| 37 | RS-SCL | H/L | Написать включить входный кнопку часов |
| 38 | CS | H/L | Чип выбирает входный пин |
| 39 | ТЭ | H/L | Выходный эффект разрыва |
| 40 | ОВВСК | H | Силовое питание ((1,8 В) |
| 41 | ОВВСК | H | Силовое питание ((2,8-3,3 В) |
| 42 | ВКИ | H | Силовое питание ((2,8-3,3 В) |
| 43 | ГНД | Л | Земля |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | ГНД | Л | Земля |
| 49 | ГНД | Л | Земля |
| 50 | ГНД | Л | Земля |
Абсолютные максимальные рейтинги
|
Положение |
Символ |
Ценности |
Единица |
|
| Минуты | Макс. Макс. | |||
| Напряжение питания для логической схемы | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение питания для аналоговых схем | ВКИ | -Нет.3 | 4.6 | V |
Условия эксплуатации
|
Положение |
Символ |
Ценности |
Единица |
Примечание |
||
| Минуты | Тип | Макс. Макс. | ||||
| Силовое питание | ВКК | 2.7 | 2.8 | 3.3 | V | |
| Силовое питание | ОВВСК | 1.7 | 1.8 | 3.3 | V | |
| Нормальный режим Текущее потребление | Icc | - | 12 | - | mA | VCC=2,8В |
| Врата TFT на напряжении | ВГГ | 15 | V | |||
| Врата TFT OFF напряжение | VGL | - Семь.5 | - | V | ||
ОБЯЗАНИЕ (GND=0V)
|
Положение |
Символ |
Ценности |
Единица |
Примечание |
||
| Минуты | Тип | Макс. Макс. | ||||
| Напряжение переднего питания | Vf | 2.8 | - | 3.4 | V | |
| Прогнозное предложение Текущее | Если | - | 120 | - | mA | |
| ЛКМ-светкость | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| Однородность | / | 80 | % | - | ||

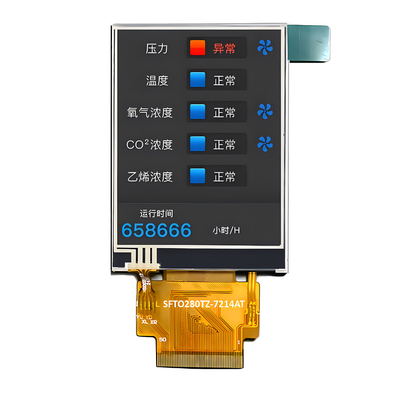

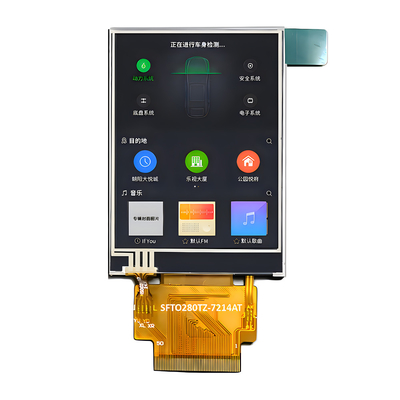

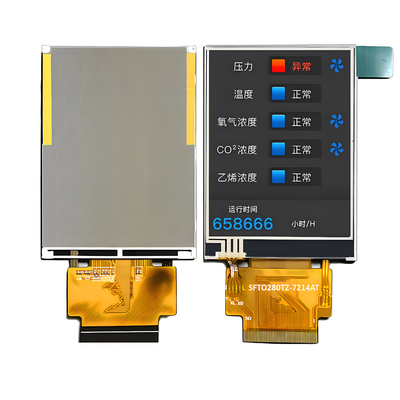

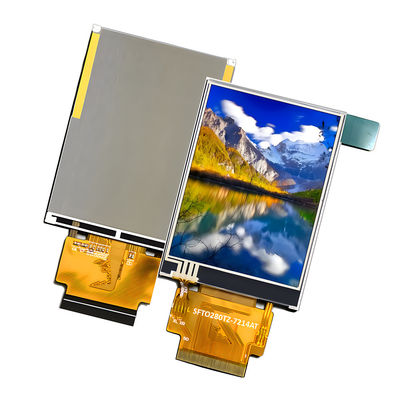

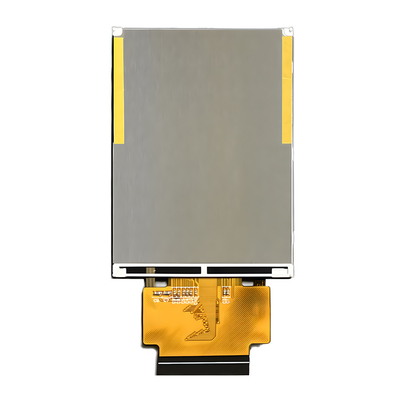

Изображение продукта
Производственные мощности и сертификаты
Часто задаваемые вопросы
Вопрос 1. Могу ли я заказать образцы?
О: Да, мы приветствуем заказы на образцы для проверки качества. Смешанные образцы с разными номерами проектов приемлемы.
Вопрос 2: Как насчет сроков доставки?
Ответ: Для готовых продуктов немедленно предоставьте образцы из запасов. Переделывание образца занимает 1-1,5 недели. Серийное производство занимает 4-6 недель.2-3 дня выделяются для встречи и предложения; 2 недели для получения одобрения и подготовки образца; Пробная операция/серийное производство после одобрения образца занимает 5-6 недель.
Вопрос 3: Есть ли у вас минимальное количество заказов для образцов и производственных заказов?
О: Минимальное количество заказов низкое. Для проверки можно предоставить 3-5 образцов. Минимальное количество заказов для массового производства обычно составляет 1 кб.Мы поддерживаем пробные заказы/заказы PP с количеством меньшим, чем минимальное количество заказа для MP.
Вопрос 4: Как вы перевозите товары и сколько времени потребуется для их прибытия?
Ответ: Отправка через DHL, UPS, FedEx или TNT. Прибытие занимает 5-7 дней. Воздушная и морская перевозки также являются необязательными.
Q5. Как заказать модуль ЖК-дисплея?
A: Во-первых, сообщите нам о ваших требованиях или применении.
Во-вторых, мы предоставим цитату на основе ваших требований или наших предложений.
В-третьих, покупатель подтверждает образцы и платит залог за официальный заказ.
В-четвертых, мы организуем производство.
Q6. Могу ли я напечатать свой логотип на LCD-продукты?
Ответ: Да, это так. Пожалуйста, сообщите нам официально во время этапа проектирования, что мы будем производить образцы с вашим логотипом для вас для тестирования и одобрения. После того, как образец будет одобрен,серийное производство будет осуществляться в соответствии с утвержденным образцом;.
Q7: Вы предоставляете гарантии на продукт?
О: Да, мы предоставляем гарантию на нашу продукцию на один год.
Вопрос 8: Как обращаться с неисправностями?
О: Во-первых, наша продукция производится в строгой системе контроля качества с дефектом менее 0,2%.
Во-вторых, в течение гарантийного периода мы будем отправлять новые ЖК-дисплеи и небольшие партии новых заказов.Или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией..
