Подробная информация о продукте:
|
| Ключевые слова: | 13.3 дюймовый TFT LCD дисплей | Резолюция: | пикселы 1920*1080 |
|---|---|---|---|
| Размер ЖК: | 305.2 x 178.1 x 2.7 (мм) | Активная зона: | 2930,76 x 165,24 (мм) |
| ЖК-интерфейс: | EDP | Тип отображения: | IPS полный угол обзора |
| сенсорный экран: | CTP Факультативно | Поверхностная яркость: | 350 cd/m2 |
| Операционная температура.: | -10°C до +60°C | Температура хранения.: | -20℃ к +60℃ |
| Соотношение NTSC: | 72% | Соотношение контраста: | 800 |
| Отображение цвета: | 16.7M | Срок службы светодиодов: | 40,000 часов |
| сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 72% NTSC соотношение TFT ЖК-дисплей,дисплей 350cd/m2 TFT LCD,13.3 дюймовый TFT LCD дисплей |
||
SFTO1330SM-7191AN Спецификация.pdf

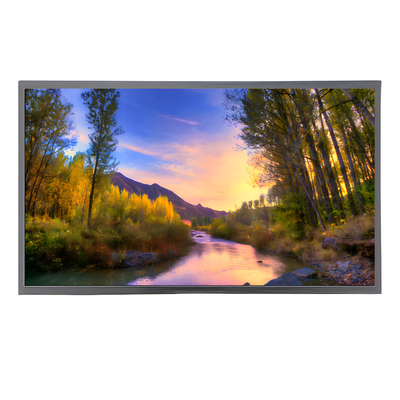

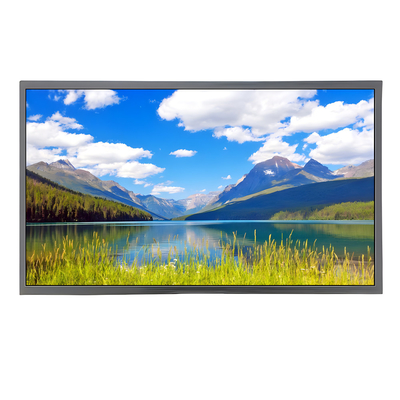

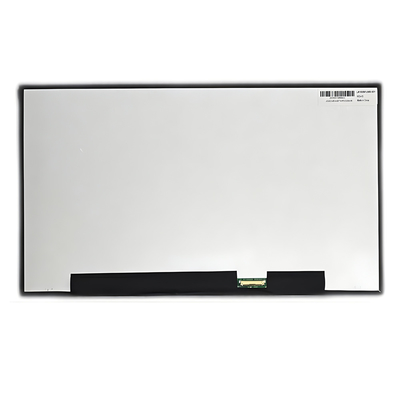

13.3-дюймовый EDP TFT LCD дисплей
13,3-дюймовый дисплей EDP TFT LCD - это устройство, которое использует высокотехнологичную технологию отображения и широко популярно в портативных устройствах, коммерческих дисплеях,и промышленные приложения для его превосходного качества изображения и универсальностиНиже представлено подробное введение в 13,3-дюймовый EDP TFT LCD дисплей с разрешением 1920 * 1080 пикселей, интерфейс 30 пин,и 72% NTSC цветовой гаммы покрытия и яркости 350cd/m 2.
Характеристики продукта
Марка и модель:SFTO1330SM-7191AN
Тип панели: a-Si TFT-LCD
Размер: 13,3 дюйма
Разрешение: 1920 (RGB) × 1080 (FHD)
Расположение пикселей: RGB вертикальные полосы
Соотношение сторон: 16:9
Расстояние между точками: 0,051 × 0,153 мм
Расстояние между пикселями: 0,153 × 0,153 мм (166PPI)
Яркость: 350cd/m2 (типичное значение)
Соотношение контраста: 800:1 (типичное значение)
Угол обзора: 85/85/85/85 (типичное значение)
Покрытие цветовой гаммы: 72% (NTSC)
Время ответа: 30 (типичное значение) (Tr+Td) мс.
Режим отображения: VA/IPS, обычно черный дисплей, передающий
Тип подсветки: WLED
Рабочая температура: -10 ~ 60 °C
Температура хранения: -20 ~ 60 °C
Оптические характеристики
Этот 13,3-дюймовый TFT предлагает высокую яркость 350cd/m2 и высокое контрастное соотношение 800:172% цветовой гаммы NTSC обеспечивает истинное воспроизведение цветов, что делает эффект отображения ближе к естественным цветам.
Характеристики интерфейса
Категория сигнала: ЭДП
Напряжение панели: 3.3V (типичное значение)
Ток панели: 279/468mA (типичный/максимальный)
Тип интерфейса: терминал
Количество пин интерфейса: 30 пин
Область применения
Этот 13,3-дюймовый EDP TFT LCD дисплей подходит для различных сценариев применения, включая, но не ограничиваясь:
Переносные устройства: такие как ноутбуки высокого класса, планшеты и т.д.
Коммерческие дисплеи: используются для рекламных машин, систем распространения информации и т.д.
Промышленное применение: в качестве интерфейса отображения для промышленных систем управления.
Резюме
Этот 13,3-дюймовый EDP TFT LCD дисплей обеспечивает пользователям отличный визуальный опыт с его высоким разрешением, высокой яркостью, высоким контрастом и широким цветовым диапазоном.При сильном наружном освещении или в помещении с низким освещениемЕго универсальность и надежность делают его идеальным выбором для различных сценариев применения.
КонспектРисунок
![]()
![]()
Определение пин интерфейса
| Пин No. | Символ | I/O | Функция |
| 1 | CABC_EN / NC | - | Зарезервировано для CD |
| 2 | H_GND | П | Высокоскоростной раунд |
| 3 | Лена 1_N | Я... | Дополнительная сигнальная связь полоса 1 |
| 4 | Пробег 1_P | Я... | Истинная сигнальная линия 1 |
| 5 | H_GND | П | Высокоскоростной раунд |
| 6 | Проезд 0_N | Я... | Дополнительная сигнальная линия 0 |
| 7 | Пробег 0_P | Я... | Истинная сигнальная линия 0 |
| 8 | H_GND | П | Высокоскоростной раунд |
| 9 | AUX_CH_P | Я... | Истинный вспомогательный канал сигналов |
| 10 | AUX_CH_N | Я... | Дополнительный вспомогательный канал сигналов |
| 11 | H_GND | П | Высокоскоростной раунд |
| 12 | LCD_VDD | П | Логика ЖК-дисплея и мощность драйвера (3,3 В) |
| 13 | LCD_VDD | П | Логика ЖК-дисплея и мощность драйвера (3,3 В) |
| 14 | NC | Я... | Зарезервировано для использования производителями ЖК-дисплеев |
| 15 | LCD_GND | П | Логика LCD и заземление драйвера |
| 16 | LCD_GND | П | Логика LCD и заземление драйвера |
| 17 | HPD | О | Пинальный сигнал HPD |
| 18 | Светодиод-1 | П | Подсветка |
| 19 | Светодиод-2 | П | Подсветка |
| 20 | Светодиод-3 | П | Подсветка |
| 21 | LED-4 | П | Подсветка |
| 22 | BL ENABLE | Я... | Заднее освещение включено/выключено |
| 23 | BL PWM DIM | Я... | Система PWM |
| 24 | SCL/NC | - | Зарезервировано для использования производителями ЖК-дисплеев |
| 25 | SDA/NC | - | Зарезервировано для использования производителями ЖК-дисплеев |
| 26 | BL PWR | П | Мощность подсветки |
| 27 | BL PWR | П | Мощность подсветки |
| 28 | BL PWR | П | Мощность подсветки |
| 29 | BL PWR | П | Мощность подсветки |
| 30 | NC | - | Зарезервировано для использования производителями ЖК-дисплеев |
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуточку. | Макс. Макс. | Единица | Примечания |
| Напряжение источника питания подсветка | HVDDOUT | - | - | V | Ta = 25 °C Примечание 1&2 Примечания |
| Электрический ток светодиодного фонаря | IHVDD | - | - | mA | |
| Обратное напряжение светодиодного подсветки | VR | - | - | V | |
| Операционная температура | TOP | - 10 | 60 | °C |
Ta = 25 °C Примечание 1&2 |
| Температура хранения | TST | - 20 | 60 | °C | |
| Рабочая влажность окружающей среды | Прыгай. | - | 90 | % RH | |
| Влажность хранилища | Взгляните. | - | 90 | % RH | |
| Требование к выделению тепла | Трлс | 15 | °C | ||
Электронные спецификации TFT LCD
| Параметр | Символ | Рейтинги | Единица | ||
| МИН | Тип | Максимум | |||
| Входное напряжение источника питания | V DD | 3.0 | 3.3 | 3.6 | V |
| Ток питания | IDD | - | - | - | mA |
| Напряжение источника питания для светодиодного драйвера | Высокое напряжение | 2.7 | 24 | V | |
| Ток питания дисковода LED | IHVDD | 20 | - | mA | |
| Потребление электроэнергии от светодиодов | ПЛЕД | 2.7 | W | ||
| Положительное входное пороговое напряжение | VIT+ | +100 | mV | ||
| Напряжение порога ввода с отрицательным давлением | ВИТ- | -100 | mV | ||
| Дифференциальное входное напряжение общего режима | Vcom | ТБД | V | ||
Электронные спецификации для подсветки
| Параметр | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Напряжение питания | VBL | 5 | 12.0 | 37 | V |
| Ток питания для заднего освещения | ILED | 6 |
- |
25 | mA |
| Электрическое питание для заднего освещения | ПЛЕД | 0.18 | - | 5.55 | W |
| Модулируемое напряжение светового сигнала | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Соотношение контроля яркости | Обязанность | 1 | - | 100 | % |
| Частота управления яркостью | fPWM | 100 | - | 1,600 | КГц |
| LED-BL Включено/Отключено Высокое напряжение | VCNTH | 1.2 | 5.0 | V | |
| LED-BL Включение/выключение низкого напряжения | VCNTL | 0 | - | 0.6 | V |
| Срок службы светодиодов | - | 30,000 | 40,000 | - | h |
