Подробная информация о продукте:
|
| Продукт: | 4,3 дисплей дюйма TFT | Резолюция: | 480X272 |
|---|---|---|---|
| Направление просмотра: | IPS, все углы зрения | Дисплей: | ST7283 |
| Сенсорный экран: | Нет (RTP и CTP необязательны) | Пин-номер: | 40 штифтов |
| Соединение: | ZIF FPC 46 мм | Поверхностная яркость: | 500 cd/m2 (нитов) |
| Рабочее напряжение: | 3.3В | Интерфейс: | РГБ |
| Операционная температура.: | от 20°C до +70°C | Температура хранения.: | -30°C до +80°C |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 4,3 дисплей дюйма TFT LCD,480*272 TFT LCD дисплей |
||
ПВведение

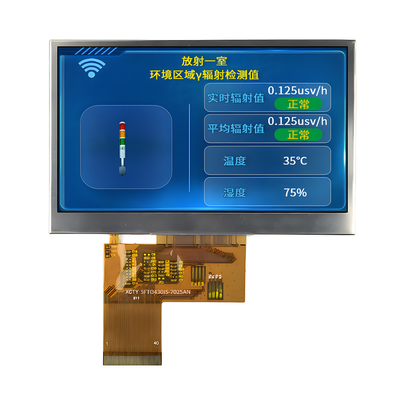

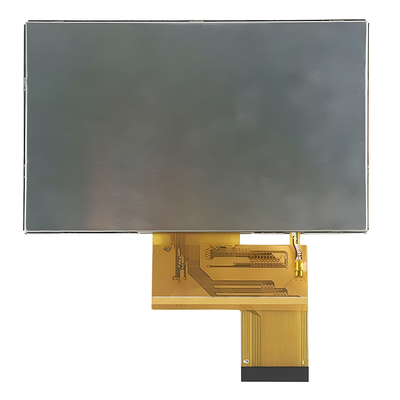

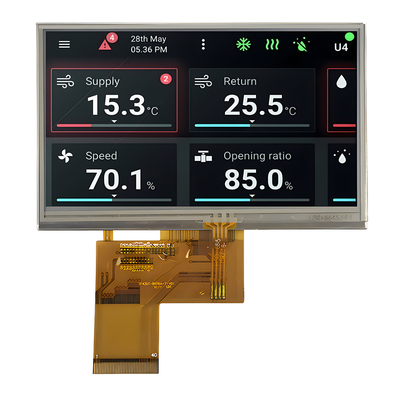

4,3-дюймовый IPS TFT LCD представляет собой цветный экран 262K с диагональю 4,3 дюйма и разрешением матрицы точек 480x270.обеспечивающий сверхширокий угол обзораЭтот экран поддерживает одноточечную RTP и многоточечную CTP сенсорную технологию,достижение интуитивного взаимодействия человека и компьютера.
4,3-дюймовый IPS TFT LCD - это дисплей высокой четкости с интерфейсом RGB. Его рабочее логическое напряжение составляет 3,3 В, с встроенным управляющим IC ST7283 и рабочей температурой -20-70 C.
4,3-дюймовый экран IPS TFT LCD стал незаменимой частью потребительской электроники благодаря его превосходной производительности и широкому спектру сценариев применения.Это может дать захватывающие визуальные ощущения, удовлетворять потребности пользователей в отображении изображений и поддерживать настраиваемые услуги для удовлетворения конкретных требований приложения.
Особенности
Размер: 4,3 дюйма
Разрешение: 480 × 272 пикселя
Режим отображения: IPS
ИК водителя: ST7283
Яркость: 500cd/m2
Типы интерфейсов: RGB
Рабочая температура: от -20 до 70 °C
Температура хранения: от -30 до 80 °C
Тип подсветки: светодиодный подсвет, яркость и количество варьируются в зависимости от модели
КонспектРисунок
Определение пин интерфейса
| Нет, нет, нет. | Имя пин-кода | I/O | Описание |
| 1 | Светодиод-К | Я... | Светодиодный катод |
| 2 | Светодиод-А | Я... | ЛЭД-анод |
| 3 | ВСС | Я... | Силовое заземление |
| 4 | VDD | Я... | Источник питания |
| 5 - 12 | R00-R07 | Я... | Сигнал данных RED (LSB) |
| 13-20 | G00-G07 | Я... | ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
| 21-28 | R00-R07 | Я... | Синий сигнал передачи данных (LSB) |
| 29 | ВСС | Я... | Силовое заземление |
| 30 | DLCK | Я... | Сигнал часа для выборки каждой даты |
| 31 | DISP | Я... | Отображение сигнала включения/выключения |
| 32 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 33 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 34 | DE | Я... | Вводные данные включить управление |
| 35 | NC | - | Открыть |
| 36 | ГНД | Я... | Силовое заземление |
| 37 | XR | Я... | ПИН-код сенсорной панели |
| 38 | YD | Я... | ПИН-код сенсорной панели |
| 39 | XL | Я... | ПИН-код сенсорной панели |
| 40 | YU | Я... | ПИН-код сенсорной панели |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 3.0-3.6 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
| Напряжение питания | Vf | 20.3 | 22.4 | 24 | V | Если=20mA |
| Ток подачи | Если | - | 20 | - | mA | - |
| Обратное напряжение | ВР | - | - | 5 | V | - |
| Рассеивание энергии | Pd | - | 448 | - | мВт | - |
| Интенсивность света для LCM |
- |
- | 500 | - | Cd/m2 | Если=20mA |
| Единообразие для LCM | - | 70 | 75 | - | % | Если=20mA |
| Цвет подсветки | Белый | |||||
Экологические / испытания надежности
| Нет, нет. | Испытательный пункт | Состояние | Примечания |
| 1 | Операция при высоких температурах | Ts= +70°C, 240 часов |
Примечание 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Работа при низкой температуре | Ta= -20°C, 240 часов | Примечание 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Хранение при высокой температуре | Ta= +80°C, 240 часов | IEC60068-2-2 GB2423. 2-89 |
| 4 | Хранение при низкой температуре | Ta= -30°C, 240 часов | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Хранение при высокой температуре и влажности | Ta= +60°C, 90% RH max, 160 часов |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Тепловой удар (недействительность) | -30°C 30 мин ~ +80°C 30 мин Время изменения: 5 мин, 30 циклов |
Начнем с холода. температура, заканчивается высокая температура IEC60068-2-14, GB2423.22-87 |
|
7 |
Электростатический разряд (операция) |
C=150pF, R=330 Ω, 5 баллов/панель Воздух:±8КВ, 5 раз; контакт: ±4КВ, 5 время; (среда: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Вибрация (неоперация) |
Диапазон частот: 10 ~ 55 Гц, удар: 1.mm Стрелка: 10Hz~55Hz~10Hz 2 часа в каждом направлении X.Y.Z. (состояние упаковки) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Удар (недействительность) |
60G 6ms, ± X, ± Y, ± Z 3 раза в каждом направлении |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Испытание упаковки |
Высота: 80 см, один угол, три края, 6 поверхностей |
IEC60068-2-32 GB/T2423.8-1995 |
