Подробная информация о продукте:
|
| Продукт: | 32,2-дюймовый TFT LCD дисплей | Резолюция: | 240x320 |
|---|---|---|---|
| Направление просмотра: | Двенадцать. | Интерфейс: | 4-линейный SPI |
| Размер контуры: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) | Активная зона: | 48.60(W) x64.80 (H) (мм) |
| Пин-номер: | 18 штырей | Соединение: | Стыковочные устройства FPC |
| Поверхностная яркость: | 350 cd/m2 (нитов) | Срок службы светодиодов: | 40,000 часов |
| сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | 3.2 дюймовый SPI TFT LCD дисплей,18-прицепный TFT LCD дисплей,240*320 пикселей TFT LCD дисплей |
||
Введение продукта
3,2-дюймовый дисплей SPI TFT представляет собой цветный экран TFT LCD с интерфейсом SPI матрицы с точками 240 x 320, с богатым цветовым дисплеем и высоким разрешением, обеспечивающим пользователям четкий визуальный опыт.Подходит для различных сценариев применения, такие как промышленное оборудование, портативные детекторы, приборы для красоты, умные дома и потребительская электроника.
Этот 3,2-дюймовый модуль SPI TFT SFTO320JY-7178AN имеет встроенный управляющий IC ST7789V; он поддерживает 4-проводной интерфейс SPI и имеет диапазон напряжения питания (VDD) от 2,8V до 3,3V.Он может работать при температурах от -20 °C до +70 °C, с температурным диапазоном хранения от -30 до +80 °C.
На основе этого 3,2-дюймового SPI TFT продукта Saef Technology предоставляет дифференцированные индивидуальные решения, включая, но не ограничиваясь:
Настройка подсветка: настройка типа и яркости подсветка в соответствии с требованиями продукта.
Настройка интерфейса: изменение структуры и интерфейса кабеля для ЖК-экрана для адаптации к конкретным аппаратным платформам.
Интеграция сенсорного экрана: опциональные резистивные или емкостные сенсорные экраны доступны для улучшения взаимодействия с пользователем.
Особенности
| Продукт: | 32,2-дюймовый TFT LCD дисплей |
| Номер модели | SFTO320JY-7178AN |
| Решение: | 240х320 |
| Направление просмотра: | Двенадцать. |
| Интерфейс: | 4-линейный SPI |
| Размер контуры: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) |
| Активная зона: | 48.60(W) x64.80 (H) (мм) |
| Номер пин-кода: | 18 штифтов |
| Подключение: | Стыковочные устройства FPC |
| Светимость поверхности: | 350 Cd/m2 (ниты) |
| Продолжительность жизни светодиода: | 40000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям Rohs & Reach |
Очертание контуры
![]()
![]()
Максимальные электрические номиналы
|
Положение |
Символ |
Минуты |
Макс |
Единица |
Примечание |
|
Напряжение питания ((VDDI) |
V | 1.8 | 3.3 | V |
- |
|
Напряжение питания ((VDD) |
V | 2.8 | 3.3 | V |
- |
|
Рабочая температура |
TOPR | - 20 | 70 | °C |
- |
|
Температура хранения |
TSTR | -30 | 80 | °C |
- |
Характеристики подсветки
|
Положение |
Символ |
Минуты |
Типичный |
Макс |
Единица |
|
Модуль светодиодный Напряжение вперед |
VLED | 2,9 | 3.1 | 3.3 | V |
|
Ток светодиодного модуля |
ILED |
- |
90 |
- |
mA |
|
Светимость поверхности ЖК-дисплея |
LS | 330 | 350 |
- |
Cd/m2 |
|
LCM Однородная яркость поверхности |
ЛД | 80 |
- |
- |
% |
|
Рассеивание мощности LCD |
PLCD |
- |
0.32 |
- |
W |
Определение пин интерфейса
| ПИН-код. | Символ | Описание |
| 1 | ГНД |
Земля |
|
2 |
Перезагрузка |
- Этот сигнал перезагрузит устройство и должен быть применен для правильной инициализации чипа. - Сигнал слабый. |
| 3 | SCL | - Этот пин используется как часовой интерфейс. |
|
4 |
D/C |
- отображение данных/команды на выборе пина в 4-строчном последовательном интерфейсе. |
|
5 |
CSX |
- Пин выбора чипа, низкая включенная, высокая отключенная. |
|
6 |
SDA |
Пин ввода интерфейса SPI. - Данные закреплены на поднимающемся краю сигнала SCL. - Если не используется, пожалуйста, фиксируйте этот пин на уровне VDDI или DGND. |
|
7 |
СДО |
- Данные выводятся на падающем краю сигнала SCL. - Если не используете, откройте эту булавку. |
| 8 | ГНД |
Земля |
|
9 |
VDD |
Силовое питание для аналоговой, цифровой системы и бустерной схемы. |
| 10 | LEDA |
Анод подсветки (2.9V-3.3V) Типичный:3.1V) |
| 11 | LEDK | Катод подсветка |
| 12 | LEDK | Катод подсветка |
| 13 | LEDK | Катод подсветка |
| 14 | LEDK | Катод подсветка |
| 15 | XL | Сенсорная панель Логическая стопа |
| 16 | YU | Сенсорная панель Логическая стопа |
| 17 | XR | Сенсорная панель Логическая стопа |
| 18 | YD | Сенсорная панель Логическая стопа |

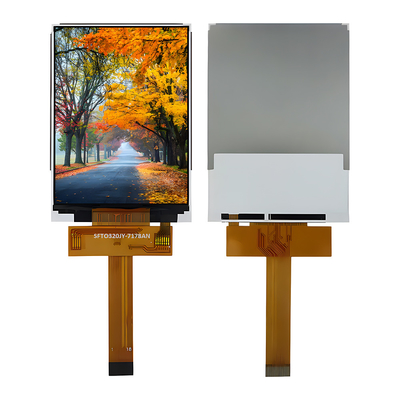

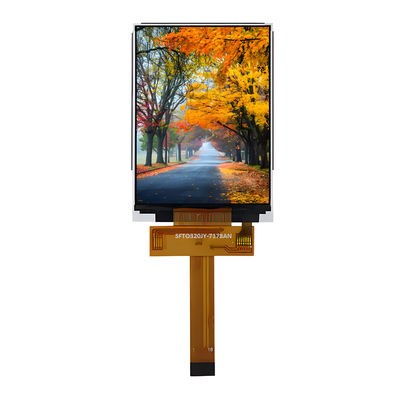

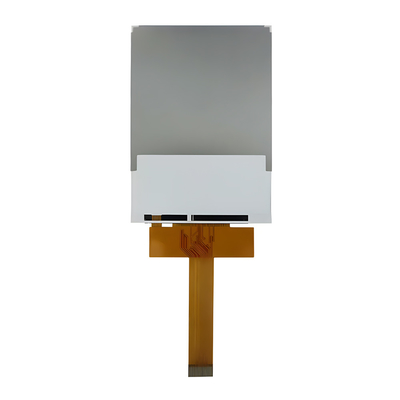

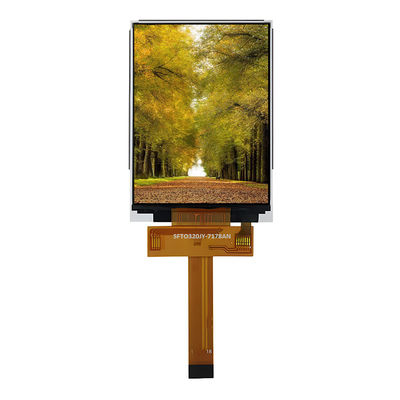

Изображение продукта
![]()
![]()
![]()
