Подробная информация о продукте:
|
| Продукт: | 1.77 дюймовый TFT LCD | Резолюция: | 128*160 пикселей |
|---|---|---|---|
| сенсорный экран: | Без | Направление просмотра: | Двенадцать. |
| Интерфейс: | SPI 4 линии | Пин-номер: | 14 |
| Соединение: | Подключение | Поверхностная яркость: | 300 cd/m2 (настраивается) |
| Управляющий модуль: | СТ7735 | Срок службы светодиодов: | 40,000 часов |
| Операционная температура.: | от -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | SPI серийный интерфейс TFT LCD дисплей,262K полноцветный TFT LCD дисплей,1 |
||
** Загрузка таблицы данных **
SFTO177JY-7189AN Спецификация.pdf
О данном предмете: Гарантия на самую низкую цену 1.77 дюймового TFT LCD
1,77-дюймовый TFT LCD удовлетворяет потребности рынка в миниатюризации, низком энергопотреблении и дисплеях высокой четкости с его умеренным размером и высокой производительностью.Он имеет явные рыночные преимущества в портативных электронных устройствах и других областяхВ промышленной сфере, 1.77-дюймовый TFT LCD обычно используется для отображения рабочего состояния и параметров приборов, такие как температурные и влаговые счетчики, датчики давления и т. д. Этот экран также может использоваться в качестве интерфейса для систем автоматического управления,обеспечение мониторинга данных в режиме реального времени и оперативной обратной связи.
Часто используемый чип драйвера ST7735S поддерживает интерфейс SPI и легко интегрируется в различные системы.подходящий для различных условий освещения внутри помещений и снаружиОбычно оснащены двумя светодиодными лампами для обеспечения равномерного эффекта подсветки.
Наша компания обладает абсолютным издержком в этом типе продукции и гарантирует клиентам высококачественную продукцию по самым низким ценам в отрасли.
Особенности
| Положение | Спецификация | Единица |
| Режим отображения | Обычно черный, передающий. | / |
| Направление просмотра | 12 часов. | / |
| Цвета | 262K | / |
| Диск IC | СТ7735 | / |
| Тип интерфейса | 4 линия SPI | / |
| Размерный очертание | 34.00(W) х 42.94 ((H) х 2.28 ((T) |
мм |
| Активная область ЖК-дисплея | 28.032 ((W) х 35.04 ((H) |
мм |
| Резолюция | 128 RGB ((H) x 160 ((V) | пиксели |
| Пиксельный диапазон | 0.219 ((W) x 0.219 ((H) |
мм |
Очертание контуры
Описание интерфейса
|
- Нет, нет. |
Символ | Описание |
| 1 | NC | Никакой связи. |
| 2 | ГНД | Земля |
| 3 | LEDK | Катод подсветка |
| 4 | LEDA | Анод подсветка (3.0V-3.4V) |
| 5 | ГНД | Земля |
| 6 | Перезагрузка | Пин LCM Reset |
|
7 |
D/C |
Регистр выбирает пин D/C = ≈ 1 ≈: отображение данных. D/C = ≈ 0 ≈: Командные данные. |
| 8 | SDA | Ввод / выход серийных данных. |
| 9 | SCL | Серийный кнопку часов. |
| 10 | ВКК | Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 11 | ОВВСК | Электрическое питание для интерфейса (от 1,8 В до 3,3 В) |
| 12 | CS |
Чип выбирает пин (("Низкий" включен) |
| 13 | ГНД | Земля |
| 14 | NC | Никакой связи. |
Схематическая схема
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение логического питания | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение аналогового питания | ВКК | -Нет.3 | 4.6 | V |
| Рабочая температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
| Влажность | RH |
- Я... |
90% ((Max60C) | RH |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- Я... |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Напряжение вперед | Vf | 3.0 | 3.2 | 3.4 | V |
| Впередний ток | Если |
- Я... |
80 |
- Я... |
mA |
| Время эксплуатации |
- Я... |
- Я... |
40000 |
- Я... |
Часы |
Оптические характеристики
| Положение | Символ | Состояние | Минуточку. | Тип. | Макс. Макс. | Единица |
| Время ответа | Tr+Tf | θ = 0° |
- |
30 | 60 | мс |
| Соотношение контраста | КР | θ = 0° | 200 | 300 |
- |
|
|
Угол обзора |
Сверху | CR ¥10 | 40 | 45 | - |
Дег. |
| Нижняя | CR ¥10 | 15 | 20 | - | ||
| Левый | CR ¥10 | 40 | 45 | - | ||
| Да, да. | CR ¥10 | 40 | 45 | - | ||
|
Цвет CF хроматичность ((CIE)
|
Wx |
θ = 0° |
-Нет.02 |
0.308 |
+0.02 |
|
| Уай | 0.327 | |||||
| Rx | 0.610 | |||||
| Ры | 0.329 | |||||
| Gx | 0.299 | |||||
| Ги | 0.567 | |||||
| Bx | 0.143 | |||||
| От: | 0.111 | |||||
| Переговоры. | ct | 2% | ||||
| Трансмиссивность | Транс | 6.21% | 60,9% |
- |

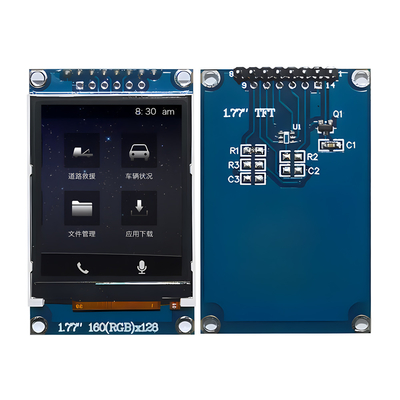

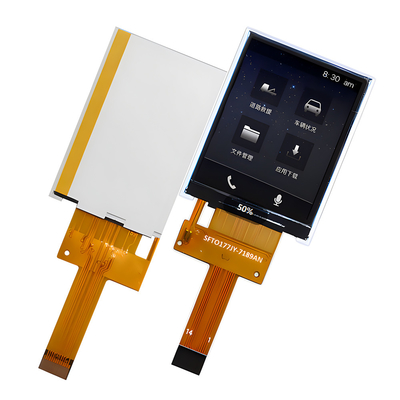

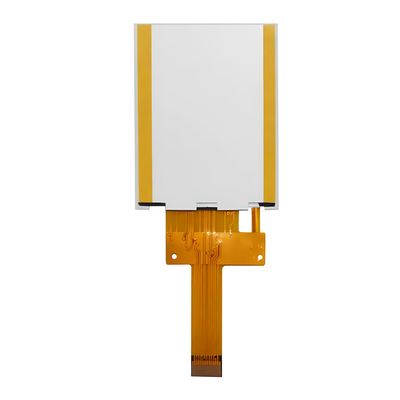

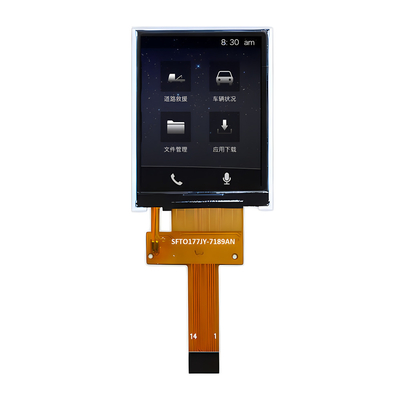

Фото продуктов
Экологические / испытания надежности
| Нет, нет. | Испытательный пункт | Состояние | Примечания |
| 1 | Операция при высоких температурах | Ts= +80°C, 240 часов |
Примечание 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Работа при низкой температуре | Ta= -30°C, 240 часов | Примечание 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Хранение при высокой температуре | Ta= +80°C, 240 часов | IEC60068-2-2 GB2423. 2-89 |
| 4 | Хранение при низкой температуре | Ta= -30°C, 240 часов | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Хранение при высокой температуре и влажности | Ta= +60°C, 90% RH max, 160 часов |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Тепловой удар (недействительность) | -30°C 30 мин ~ +80°C 30 мин Время изменения: 5 мин, 30 циклов |
Начнем с холода. температура, заканчивается высокая температура IEC60068-2-14, GB2423.22-87 |
|
7 |
Электростатический разряд (операция) |
C=150pF, R=330 Ω, 5 баллов/панель Воздух:±8КВ, 5 раз; контакт: ±4КВ, 5 время; (среда: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Вибрация (неоперация) |
Диапазон частот: 10 ~ 55 Гц, удар: 1.mm Стрелка: 10Hz~55Hz~10Hz 2 часа в каждом направлении X.Y.Z. (состояние упаковки) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Удар (недействительность) |
60G 6ms, ± X, ± Y, ± Z 3 раза в каждом направлении |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Испытание упаковки |
Высота: 80 см, один угол, три края, 6 поверхностей |
IEC60068-2-32 GB/T2423.8-1995 |
Устройства и сертификаты
