240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран

240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран
240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран 240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран 240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран 240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран

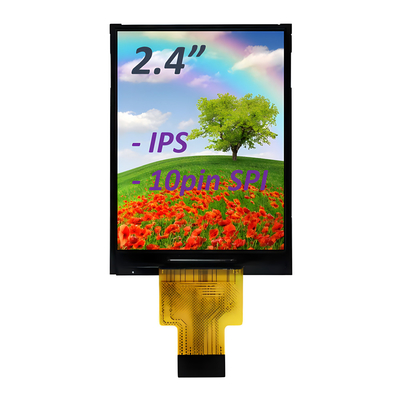

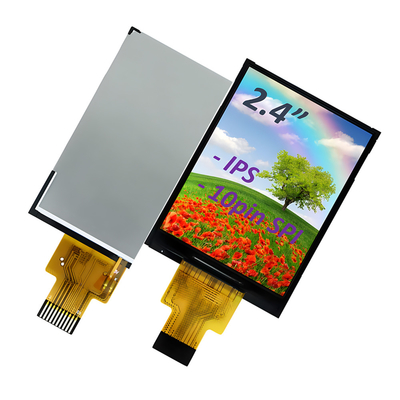

Большие изображения :  240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFTO240JY-7179AN
Оплата и доставка Условия:
Количество мин заказа: 3 шт.
Цена: USD1.9-USD2.1; Price is negotiable based on order quantity.
Упаковывая детали: стандартный экспортный пакет
Время доставки: 1-5 недель
Условия оплаты: L/C, T/T, Western Union, Paypal
Поставка способности: 3000 тысяч штук в месяц

240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран

описание
Продукт: 2.4 дюймовый IPS TFT LCD Резолюция: 240*320 пикселей
Сенсорный экран: Без Направление просмотра: IPS, все углы зрения
Интерфейс: ППИ Пин-номер: 10 штифтов (24 штифтов необязательно)
Соединение: Подключение Поверхностная яркость: 400 cd/m2 (настраиваемая)
Дисплей: ST7789V Срок службы светодиодов: 40,000 часов
Операционная температура.: от -20°C до +70°C Соответствие: Соответствует требованиям REACH & RoHS
Выделить:

TFT 2

,

4 дюймовый дисплей

,

65K полноцветный экран



Интерфейс SPI 2,4 дюйма TFT LCD Введение продукта

2,4-дюймовый TFT LCD-экран является распространенным активным матричным LCD-дисплеем с высоким разрешением, яркими цветами и быстрой скоростью отклика.промышленные контрольные поляВ области бытовой электроники 2,4-дюймовые TFT-экран широко используются в умных носимых устройствах, портативных игровых консолях, панелях управления умным домом и других продуктах.Его полный цвет и широкий угол обзора удовлетворяют требованиям потребителей к эффектам отображения.



24-дюймовый IPS TFT дисплей с разрешением 240 × 320 пикселей обеспечивает четкое отображение изображения.Эта модель SFTO240JY-7179AN имеет интерфейс SPI и может достичь яркости 400cd / m 2Он использует технологию IPS, обеспечивающую почти 180° полное поле зрения, обеспечивая хороший визуальный опыт со всех углов.Продукт может работать от -20 до 70 °C и адаптироваться к различным условиям окружающей средыОн может храниться в температуре от -30 до 80 °C, что гарантирует, что длительное хранение не повлияет на его производительность.




Особенности



Положение Спецификация Единица
Режим отображения Обычно черный, передающий. /
Направление просмотра Все /
Цвета 262K /
Диск IC СТ7789 /
Тип интерфейса 4 линия SPI /
Размерный очертание 42.72 ((W) х 59,46 ((H) х 2,34 ((T)

мм

Активная зона 36.72 ((W) х 48.96 ((H)

мм

Резолюция 240 RGB ((H) x 320 ((V) пиксели
Пиксельный диапазон 0.153 ((W) х 0.153 ((H)

мм




Очертание контуры
240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран 0



Описание интерфейса



- Нет, нет.

Символ Описание
1 ГНД Земля

2

РС

Зарегистрируйте выбранный пин,

RS= ∆ 1 ∆: отображение данных.

RS= ≈ 0 ≈: Командные данные.

3 CS

Чип выбирает пин (("Низкий" включен)

4 SCL Серийный кнопку часов.
5 SDA Ввод/вывод серийных данных
6 Перезагрузка Пин LCM Reset
7 ВКК Электрическое питание для аналоговых устройств (2.8V-3.3V)
8 ГНД Земля
9 Светодиод + Анод подсветка
10 Светодиодные... Катод подсветка





Схематическая схема

240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран 1



Абсолютные максимальные рейтинги



Параметр Символ Минуты Макс Единица
Напряжение логического питания ОВВСК -Нет.3 4.6 V
Напряжение аналогового питания ВКК -Нет.3 4.6 V
Рабочая температура Сверху - 20 70 °C
Температура хранения Tst -30 80 °C
Влажность RH

- Я...

90% ((Max60C) RH





Электрические характеристики



Параметр Символ Минуты Тип Макс Единица
Напряжение логического питания ОВВСК 1.65 1.8/2.8 3.3 V
Напряжение аналогового питания ВКК 2.6 2.8 3.3

- Я...

Вводный ток Идд.

- Я...

20

- Я...

mA





Характеристики подсветки



Положение Символ Минуты Тип Макс Единица
Напряжение вперед Vf 3.0 3.2 3.4 V
Впередний ток Если

- Я...

80

- Я...

mA
Время эксплуатации

- Я...

- Я...

40000

- Я...

Часы



Оптические характеристики



Параметр Символ Состояние Минуточку. Тип. Макс. Макс. Единица



Угол обзора

Диапазон

Горизонтальные Θ3





CR>10

70 80 - Дег.
Θ9 70 80 - Дег.
Вертикальная Θ12 70 80 - Дег.
Θ6 70 80 - Дег.
Соотношение контраста КР Θ = 0.. 1000 1500 -
Трансмиссивность Тр   4 4.65   %
Цветовая гамма CG   65 70   %





Репродукция

цвет



Красный Rx







Θ = 0..

0.632 0.652 0.672
Ры 0.302 0.322 0.342
Зеленый Gx 0.256 0.276 0.296
Ги 0.562 0.582 0.602
Синий Bx 0.121 0.141 0.161
От: 0.071 0.091 0.111
Белая хроматика Wx Θ = 0.. 0.287 0.307 0.327
Уай   0.314 0.334 0.354
Время ответа Tr + Tf Ta= 25.C Θ = 0..   35 45

мс

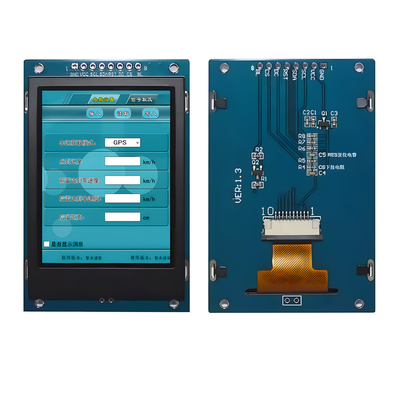

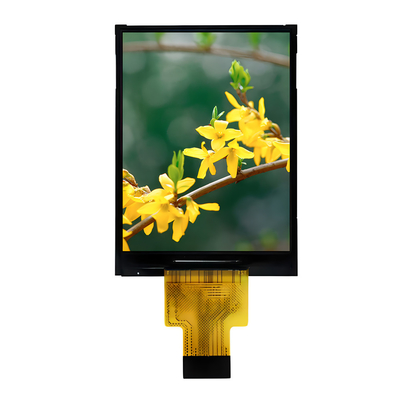

Фото продуктов
240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран 2240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран 3
240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран 4

240*320 пикселей TFT 2,4 дюйма Дисплей SPI Серийный интерфейс IPS 65K Полный цветный экран 5

Экологические / испытания надежности



Нет, нет. Испытательный пункт Состояние Примечания
1 Операция при высоких температурах Ts= +80°C, 240 часов

Примечание 1

IEC60068-2-2, GB2423. 2-89

2 Работа при низкой температуре Ta= -30°C, 240 часов Примечание 2 IEC60068-2-1 GB2423.1-89
3 Хранение при высокой температуре Ta= +80°C, 240 часов IEC60068-2-2 GB2423. 2-89
4 Хранение при низкой температуре Ta= -30°C, 240 часов IEC60068-2-1 GB/T2423.1-89
5 Хранение при высокой температуре и влажности Ta= +60°C, 90% RH max, 160 часов

IEC60068-2-3

GB/T2423.3-2006

6 Тепловой удар (недействительность) -30°C 30 мин ~ +80°C 30 мин Время изменения: 5 мин, 30 циклов

Начнем с холода.

температура, заканчивается

высокая температура

IEC60068-2-14,

GB2423.22-87



7

Электростатический разряд (операция)

C=150pF, R=330 Ω, 5 баллов/панель

Воздух:±8КВ, 5 раз; контакт: ±4КВ, 5

время; (среда: 15°C ~

35°C, 30% ~ 60%, 86Kpa ~ 106Kpa)

IEC61000-4-2

GB/T17626.2-1998



8



Вибрация

(неоперация)

Диапазон частот: 10 ~ 55 Гц, удар:

1.mm Стрелка: 10Hz~55Hz~10Hz

2 часа в каждом направлении X.Y.Z.

(состояние упаковки)

IEC60068-2-6

GB/T2423.5-1995

9 Удар (недействительность)

60G 6ms, ± X, ± Y, ± Z

3 раза в каждом направлении

IEC60068-2-27 GB/T2423.5-1995
10 Испытание упаковки

Высота: 80 см, один угол, три края,

6 поверхностей

IEC60068-2-32 GB/T2423.8-1995
