Подробная информация о продукте:
|
| Продукт: | 6,2 дюйма TFT | Резолюция: | пикселы 1024x600 |
|---|---|---|---|
| Модель No.: | SFTO620BH-7180AN | Поверхностная яркость: | 1000 cd/m2 (ниты) |
| Сенсорный экран: | Без | Направление просмотра: | IPS, полный угол обзора |
| Пин-номер: | 50 штифтов | Соединение: | ZIF |
| Интерфейс: | Биты RGB 24 | Срок службы светодиодов: | 40,000 часов |
| Размер контуры: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (мм) | Верхняя часть:: | -30°C к +80°C |
| Активная зона: | 137.47 ((W) x 77.23 ((H) (мм) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 6.2-дюймовый TFT LCD дисплей,1024*600 TFT ЖК-дисплей,Автомобильный IPS экран |
||
6.2 дюйм 1024 * 600 IPS TFT LCD RGB интерфейс Введение продукта
Устройство 1024 * 600 представляет собой распространенную матрицу точек 16:9. Благодаря своему высокому разрешению дисплеи с матрицей точек 1024 * 600 имеют уникальные преимущества в различных сценариях применения.
В различных сценариях применения, таких как промышленные системы автоматизации и управления, медицинское оборудование, кабины транспортных средств, таких как самолеты и поезда,и некоторые высококлассные потребительские электронные продукты, высокое разрешение 1024 * 600 точечных матричных дисплеев может принести более четкий визуальный результат и удовлетворить высокие требования профессиональных областей к качеству изображения.с развитием технологий и сокращением затратОжидается, что эта технология будет применяться и продвигаться в большей степени.
Эта модель SFTO620BH-7180AN имеет 6,2-дюймовый дисплей, матрицу с точками 1024 * 600 и использует технологию IPS, что позволяет пользователям получать идеальный визуальный опыт с разных углов.Его рабочее напряжение всего 3В-3.6V, с типичным напряжением 3,3V и яркостью поверхности 1000nits. Пользователи могут добавить RTP или CTP на экран дисплея, чтобы улучшить эффект взаимодействия человека и компьютера.
|
Характеристики
|
Размер | 6.2 дюйма |
| Резолюция | 1024 ((горизонтальный) * 600 ((вертикальный) | |
| Интерфейс | 24-битный RGB | |
| Тип соединения | Коннектор | |
| Глубина цвета | 16.7M | |
| Тип технологии | a-Si | |
| Пиксельное расстояние (мм) | 0.13425х0.12872 | |
| Конфигурация пикселей | Вертикальная полоса RGB | |
| Режим отображения | Обычно черный. | |
| Ключевой модуль для ЖК-диспетчеров | - | |
| Направление просмотра | IPS, все углы обзора | |
| Направление инверсии серой шкалы | Все | |
|
Механические
|
LCM (W x H x D) (мм) | 143.37*87.13*2.56 |
| Активная площадь ((мм) | 137.472 на 77.232 | |
| С/без TSP | Без TSP | |
| Масса (г) | ТБД | |
| Номера светодиодов | 20LED |

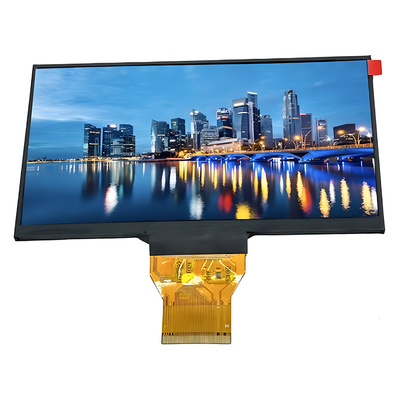

6.2 дюйм 1024*600 IPS TFT LCD RGB интерфейс Рисунок продукта
Описание интерфейса
| - Нет, нет. | Символ | Функция |
| 1,2 | VLED+ | Мощность для светодиодного подсветки (анода) |
| 3,4 | ВЛЕД- | Мощность для светодиодного подсветки (катода) |
| 5 | ГНД | Силовое заземление |
| 6 | NC | Не подключается |
| 7 | DVDD | Цифровая сила |
| 8 | NC | Не подключается |
| 9: | DE | Сигнал "Включить данные". |
| 10 | ВСД | Вертикальный синхронный вход, отрицательная полярность |
| 11 | СДВ | Горизонтальный синхронный вход, отрицательная полярность |
| 12-19 | B7-R0 | Синие данные |
| 20-27 | G7-G0 | Зеленые данные |
| 28-35 | R7-R0 | Красные данные |
| 36 | ГНД | Земля |
| 37 | DCLK | Сигнал переключения |
| 38 | ГНД | Экран включен/выключен |
| 39 | SHLR | Управление дисплеем слева или справа |
| 40 | UPDN | Управление дисплеем вверх / вниз |
| 41 | NC | Не подключается |
| 42 | NC | Не подключается |
| 43 | VPP | Мощность OTP ((+7,8В) |
| 44 | RSTB | Global reset pin. Active low to enter reset state.OTP reset Предлагается подключить с помощью схемы RC reset для стабильности. Обычно тянуть высоко. (R=10KΩ, C=1μF) |
| 45 | SCL | OTP Ввод серийного часа |
| 46 | NC | Не подключается |
| 47 | NC | Не подключается |
| 48 | ГНД | Силовое заземление |
| 49 | SDA | OTP Ввод серийных данных |
| 50 | CS | ОТП Чип выберите пин |
Абсолютные максимальные рейтинги
| Положение | Символ | МИН | Максимум | Единица |
| Напряжение питания | VDD | -Нет.3 | 5.0 | V |
| Входное сигнальное напряжение | Вино | -Нет.3 | ВДД+0.3 | V |
| Логическое выходное напряжение | VOUT | -Нет.3 | ВДД+0.3 | V |
| Операционная температура | TOPR | -30 | 80 | °C |
| Температура хранения | TSTG | -30 | 80 | °C |
Заднее освещение
| Положение | Символ | МИН | Тип | Максимум | Единица |
| Электрический ток | Если | - | 100 | - | mA |
| Потребление энергии | - | - | мВт | ||
| Напряжение светодиода | VF | - | 24 | - | V |
| Время службы светодиодов | WBL | 25000 | - | Ч. |

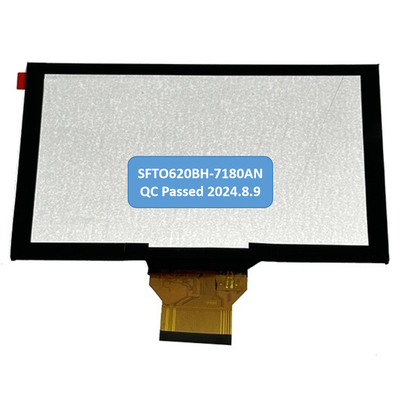

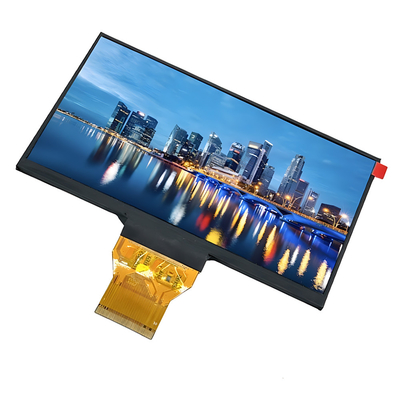

6.2 дюйма 1024*600 IPS TFT LCD RGB интерфейс Изображение продукта
Испытание надежности
| Испытательный пункт |
Условия испытания |
Проверка после испытания |
| Операция при высоких температурах | 85°C в течение 96 часов |
После завершения испытания исследуемые образцы LCD должны быть помещены в нормальную температуру и влажность помещения в течение 2-4 часов или более до функциональной и визуальной проверки.Не допускается наличие в образцах следующих дефектов:: 2Каждый испытуемый модуль может быть использован только для одного из испытательных проектов. |
| Работа при низкой температуре | -30°C в течение 96 часов | |
| Хранение при высокой температуре | 85°C в течение 96 часов | |
| Хранение при низкой температуре | -30°C в течение 96 часов | |
| Работа при высокой температуре Работа при влажности | 60°C, 90% RH в течение 72 часов | |
| Тепловой удар | -10°C ((30 мин) ~+25°C ((5 мин) ~ +60°C ((30 мин) в течение 10 циклов | |
| Испытание вибрации (без операции) |
Частота: 10 ~ 55 Гц Амплитуда:1.0 мм Время просмотра: 11 мин. Срок испытания: 6 циклов для каждого направления X, Y, Z |
|
| Испытание статического электричества | Прикосновение ±4КВ, воздушное прикосновение ±8КВ |
