1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение

1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение
1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение 1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение 1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение

Большие изображения :  1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFTO144JY-7177AN
Оплата и доставка Условия:
Количество мин заказа: 3 шт.
Цена: USD1.0 - USD1.2, Negotiable based on order lot quantity
Упаковывая детали: стандартный экспортный пакет
Время доставки: 1-5 недель
Условия оплаты: L/C, T/T, Western Union, Paypal
Поставка способности: 3000 тысяч штук в месяц

1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение

описание
Продукт: 1.44 дюймовый TFT LCD дисплей Резолюция: 128x128 точек
Направление просмотра: 12:00 Интерфейс: SPI-интерфейс
Пин-номер: 10 ШТЫРЕЙ Соединение: Стыковочные устройства
Сенсорный экран: без, настраиваемый Стекло покрытия: Настраиваемый
Поверхностная яркость: 300 cd/m2 ((nits) Срок службы светодиодов: 40,000 часов
Сертификат: ISO9001:2015 / ISO1400:2015 Соответствие: Соответствует требованиям Rohs & Reach
Выделить:

Дисплей ZIF FPC Connection TFT LCD

,

1.44 дюймовый TFT LCD дисплей

,

128x128 пикселей TFT LCD дисплей



1.44 дюймовый SPI TFT LCD ZIF подключение



SFTO144JY-7177ANявляется полноцветным TFT LCD дисплеем с диагональю 1,44 дюйма и разрешением 128x128.Размер модуляSFTO144JY-7177ANМодель 29x34.41x2.2 мм, а размер активной площади 25,5x26,5 мм.Несмотря на их небольшие размеры, небольшие экраны TFT LCD широко используются в таких отраслях, как умные носимые устройства, инструменты, цифровые камеры, электронные теги, коммуникационные устройства и умные дома.Это 1.44-дюймовый маленький TFT дисплейSFTO144JY-7177ANиспользует интерфейс SPI (серийный периферийный интерфейс), который представляет собой высокоскоростную полнодуплексную синхронную шину связи, которая занимает только четыре линии на пинах чипа,экономия места для скрепок чипов и планировки ПКБ.



Контроллер ST7735 интегрирован в модуль с логическим диапазоном напряжения питания от 3,0 до 3,4 В. Он может работать в диапазоне температуры от -20 °C до +70 °C,и диапазон температуры хранения составляет от -30 °C до +80 °C. ФПКSFTO144JY-7177ANможет быть настроен в соответствии с требованиями пользователя и может быть оснащен новым резистивным сенсорным экраном или емкостным сенсорным экраном.





Особенности



Положение Спецификация Единица
Режим отображения Обычно черный, передающий. /
Направление просмотра 12 часов. /
Цвета 262K /
Диск IC COG ST7735S /
Тип интерфейса ППИ /
Размерный очертание 29.00(W) x 34.41 ((H) x 2.25 ((T)

мм

Активная зона LCD 25.50 ((W) х 26.50 ((H)

мм

Резолюция 128 RGB ((H) x 128 ((V) пиксели
Пиксельный диапазон 0.198 ((W) x 0.198 ((H)

мм

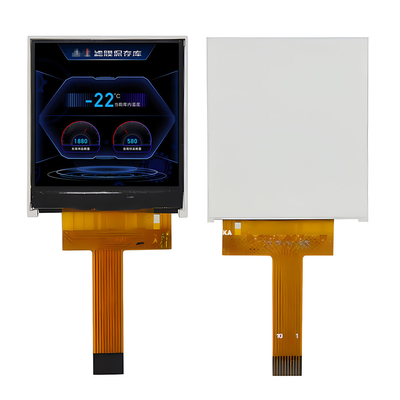

1.44 дюймовый SPI TFT LCD ZIF соединительный продуктРисунок



1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение 0



Определения интерфейса



Нет, нет.

Символ Описание
1 LEDA Анод подсветка
2 LEDK Катод фонового освещения
3 SPI4W Низкий 3-линейный SPI включен.
4 ВКК Электрическое питание для аналоговых устройств (2.8V-3.3V)
5 ГНД Заземление
6 CS Чип выбирает входный пин
7 Перезагрузка Пин LCM Reset
8 SDA Сигнал входа/выхода SPI
9 SCL Часы серийного интерфейса
10 РС Инструкция / выбор данных





Абсолютные максимальные рейтинги



Параметр Символ Минуты Макс Единица
Напряжение логического питания ОВВСК -Нет.3 4.6 V
Напряжение аналогового питания ВКК -Нет.3 4.6 V
Рабочая температура Сверху - 20 70 °C
Температура хранения Tst -30 80 °C
Влажность RH

- Я...

90% ((Max60C) RH





Электрические характеристики



Параметр Символ Минуты Тип Макс Единица
Напряжение логического питания ОВВСК 1.65 1.8/2.8 3.3 V
Напряжение аналогового питания ВКК 2.6 2.8 3.3

- Я...

Вводный ток Идд.

- Я...

20

- Я...

mA





Характеристики подсветки



Положение Символ Минуты Тип Макс Единица Состояние
Напряжение вперед Vf 3.0 3.2 3.4 V

- Я...

Впередний ток Если

- Я...

20

- Я...

mA

- Я...

Время эксплуатации

- Я...

- Я...

40000

- Я...

Часы





Определения фиксатора



Пин

Символ

Описание

1 LEDA Анод подсветка
2 ГНД Земля
3 Перезагрузка Пин LCM Reset



4



D/C

Регистр выбирает пин

D/C = ≈ 1 ≈: отображение данных.

D/C = ≈ 0 ≈: Командные данные.

5 SDA Ввод серийных данных
6 SCL Серийный часовник
7 VDD Электрическое питание для аналоговых устройств (2.8V-3.3V)
8 CS

Чип выбирает пин (("Низкий" включен)





Оптические характеристики



Положение Символ Состояние Минуточку. Тип. Макс. Макс. Единица Примечание

Трансмиссивность

(без поляризатора)

T ((%)



-



14.8



16.5



-

%

Передача (с

Поляризатор)

T ((%)



-



5.4



6.0



-

% Измерение с помощью поляризатора EWV, только для справки

Соотношение контраста

КР



Θ=0

Нормально

смотреть

угол

640

800

-

-

(1) ((2)

Измерение с помощью поляризатора EWV, только для справки

Время ответа

Увеличивается ТР   - 4 8



msec

(1) ((3)

  Падение TF   - 12 24
Цветовая гамма S(%)   - 53 - %

Цвет

Хроматичность (CIE1931)



Белый Wx   0.273 0.293 0.313

(1) ((4)

Стекло CF C-light

    Уай   0.305 0.325 0.345
  Красный Rx   0.616 0.636 0.656
    Ры   0.308 0.328 0.348
  Зеленый Gx   0.263 0.283 0.303
    Ги   0.511 0.531 0.551
  Синий Bx   0.115 0.135 0.155
    От:   0.114 0.134 0.154

Угол обзора



Вот так.

ТЛ

CR>10

60 70 -

Измерение с помощью поляризатора EWV, только для справки

    ΘR   60 70 -




Вер.

ТУ   60 70 -
    ΘD   50 60 -
Оптимальное направление 12 часов (5)





Схематическая схема

1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение 1

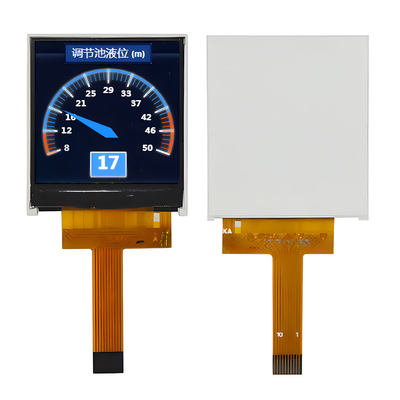

1.44 дюймовый SPI TFT LCD ZIF подключениеПродукт IМагия

1.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение 21.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение 31.44 дюймовый малый TFT LCD дисплей 128x128 пикселей SPI интерфейс ZIF FPC соединение 4
