Подробная информация о продукте:
|
| Ключевые слова: | 7-дюймовый модуль сенсорного дисплея TFT | Сенсорный экран: | Сопротивляющаяся сенсорная панель |
|---|---|---|---|
| Резолюция: | 800*480 | Стекло покрытия: | ODM |
| Интерфейс: | RGB | Поверхностная яркость: | 300 Cd/m2 |
| Срок службы светодиодов: | 40,000 часов | Количество штифтов: | 40 |
| Контрольная панель: | С | Направление просмотра: | В шесть часов. |
| Выделить: | 7-дюймовый LCD дисплей,Иннолюкс AT070TN83,800x480 точек TFT LCD дисплей |
||
7" TFT 800x480 точек с RTP введение продукта
Модель No.:SF-TC700I-9239D-T (полностью совместим с Innolux AT070TN83)
SF-TC700I-9239D-T представляет собой 7-дюймовый TN-трансмиссивный цветный активный матричный TFT-LCD-дисплей, оснащенный резистивной сенсорной панелью и разрешением 800x480 точек.Размер модуля 165 (ширина) X104 (высота) X6.5 (глубина) мм; эффективная площадь 152.4 (W) X91.44 (H) мм. Этот TFT-монитор поддерживает 24-битный RGB-интерфейс.экран не отражает свет и поддерживает лучшее качество изображения.
Контрастный коэффициент этого модуля составляет 500:1 (типичное значение), а яркость - 300 нит (типичное значение).Этот модуль работает в температурном диапазоне от -20 до +70 °C, при температуре хранения от -30 до +80 °C.
Особенности
| Положение | Спецификация |
| Размер ЖК | 70,0 дюйма (диагональ) |
| Элемент драйвера | a-Si TFT активная матрица |
| Резолюция | 800X3 ((RGB) X480 |
| Режим отображения | Обычно белый, передающий. |
| Пунктная высота | 0.0635 ((W) X0.1905 ((H) мм |
| Активная зона | 152.4 (W) X91.44 (H) мм |
| Размер модуля | 165 ((W) X104 ((H) X6.5 ((D) мм |
| Обработка поверхности | Антиотражатель |
| Цветовая композиция | RGB-полоска |
| Интерфейс | Цифровые (TTL) |
| Потребление мощности подсветка | 2.500 Вт (тип.) |
| Потребление энергии панели | 0.825W (тип.) |

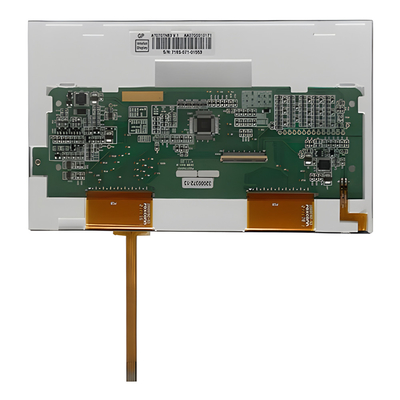

7 дюймовые точки TFT 800x480 с рисунком продукта RTP
Определение фиксатора
| Пин No. | Символ | I/O | Функция |
| 1 | VLED | П | Электрическое питание для светодиодного драйвера |
| 2 | VLED | П | Электрическое питание для светодиодного драйвера |
| 3 | АДЖ | Я... | Настройка светодиодной яркости с помощью PWM Pulse |
| 4 | GLED | П | Заземление для светодиодной схемы |
| 5 | GLED | П | Заземление для светодиодной схемы |
| 6 | ВКК | П | Электрическое питание для цифровых схем |
| 7 | ВКК | П | Электрическое питание для цифровых схем |
| 8 | МОД | Я... | Управление режимом DE или HV |
| 9 | DE | Я... | Включить данные |
| 10 | VS | Я... | Ввод сигнала Vsync |
| 11 | HS | Я... | Ввод сигнала Hsync |
| 12 | ГНД | П | Силовое заземление |
| 13 | В5 | Я... | Синий ввод данных (MSB) |
| 14 | В4 | Я... | Синий ввод данных |
| 15 | В3 | Я... | Синий ввод данных |
| 16 | ГНД | П | Силовое заземление |
| 17 | В2 | Я... | Синий ввод данных |
| 18 | В1 | Я... | Синий ввод данных |
| 19 | B0 | Я... | Синий ввод данных ((LSB) |
| 20 | ГНД | П | Силовое заземление |
| 21 | G5 | Я... | Зелёный ввод данных ((MSB) |
| 22 | G4 | Я... | Ввод зеленых данных |
| 23 | G3 | Я... | Ввод зеленых данных |
| 24 | ГНД | П | Силовое заземление |
| 25 | G2 | Я... | Ввод зеленых данных |
| 26 | G1 | Я... | Ввод зеленых данных |
| 27 | G0 | Я... | Зелёный ввод данных ((LSB) |
| 28 | ГНД | П | Силовое заземление |
| 29 | R5 | Я... | Красный ввод данных ((MSB) |
| 30 | R4 | Я... | Ввод красных данных |
| 31 | R3 | Я... | Ввод красных данных |
| 32 | ГНД | П | Силовое заземление |
| 33 | R2 | Я... | Ввод красных данных |
| 34 | R1 | Я... | Ввод красных данных |
| 35 | R0 | Я... | Красный ввод данных ((LSB) |
| 36 | ГНД | П | Силовое заземление |
| 37 | DCLK | Я... | Образец часов |
| 38 | ГНД | П | Силовое заземление |
| 39 | L/R | Я... | Выберите левое или правое направление сканирования |
| 40 | У/Д | Я... | Выберите направление сканирования вверх или вниз |
Типичные условия эксплуатации
| Положение | Символ | Ценности | Единица | ||
| Минуточку. | Тип. | Макс. Макс. | |||
| Напряжение питания | ВКК | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| Текущее потребление | ILED | - | 500 | 550 | mA |
| Входное логическое высокое напряжение | ВИЧ | 0.7VCC | - | ВКК | V |
| Логика ввода низкое напряжение | VIL | 0 | - | 0.3VCC | V |
| Время службы светодиодов | - | 40,000 | - | - | Ч. |
Оптические спецификации
| Положение | Символ | Состояние | Ценности | Единица | ||
| Минуточку. | Тип. | Макс. Макс. | ||||
| Угол обзора (CR ≥ 10) | θL | Φ=180° ((9 часов) | 60 | 70 | - | степень |
| θR | Φ=0°(3 часа) | 60 | 70 | - | ||
| θT | Φ=90° ((12 часов) | 40 | 50 | - | ||
| θB | Φ=270° ((6 часов) | 60 | 70 | - | ||
| Время ответа | В тоннах | Нормально θ=Φ=0° | - | 10 | 20 | msec |
| ТОФФ | - | 15 | 30 | msec | ||
| Соотношение контраста | КР | 400 | 500 | - | - | |
| Цветовая хроматичность | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Просветительность | Л | 250 | 300 | - | cd/m2 | |
| Однородность свечения | YU | 70 | 75 | - | % | |

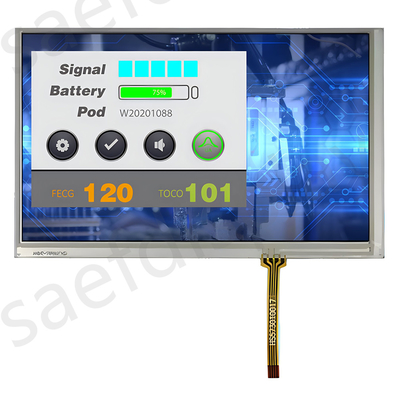

7" TFT 800x480 точек с изображением продукта RTP
