Подробная информация о продукте:
|
| Продукт: | 3.2-дюймовый SPI модуль | Структура модуля: | ПКБ TFT+RTP+SPI |
|---|---|---|---|
| Резолюция: | 240x320 точек | Интерфейс: | 4 провод SPI |
| Сенсорный экран: | С сопротивляющимся экраном касания | Дисплей: | ILI9341 |
| Размер контуры: | 55.04x89.3 (мм) | Активная зона: | 48.6x64.8 (мм) |
| Пин-номер: | 14 штифтов | Операционная температура.: | -20°C~70°C |
| Температура хранения.: | -30°C~80°C | Рабочее напряжение: | 3.3В / 5В |
| Потребление энергии: | ~ 90 мА | Вес: | ~ 25 г |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | 3.2-дюймовый TFT LCD дисплейный модуль,ILI9341 ЖК-экраны с сенсорным экраном водителя,LCD сенсорный экран 240x320 точек |
||
3.2 дюймовый SPI серийный интерфейс TFT модуль
SFTM320XM-7169AT представляет собой 3,2-дюймовый ЖК-модуль, использующий 4-проводный метод связи SPI, с управляющим ИК ILI9341, разрешением 240x320, и сенсорной функцией (необязательно).Этот модуль включает в себя экран LCD-дисплея, схема управления подсветкой и схема управления сенсорным экраном.
Особенность
| Продукт: | 3.2-дюймовый SPI модуль |
| Структура модуля: | ПКБ TFT+RTP+SPI |
| Решение: | 240х320 точек |
| Интерфейс: | 4 SPI провода |
| Прикосновение к экрану | С резистивным сенсорным экраном |
| Управляющий блок: | ILI9341 |
| Размер контуры: | 55.04x89.3 (мм) |
| Активная зона: | 48.6x64.8 (мм) |
| Номер пин-кода: | 14 штифтов |
| Рабочая температура: | -20°C~70°C |
| Температура хранения: | -30°C~80°C |
| Рабочее напряжение: | 3.3В / 5В |
| Потребление энергии: | ~ 90 мА |
| Вес: | ~ 25 г |
Конфигурация оборудования
Аппаратная схема этого LCD-модуля состоит из трех основных частей: схема управления LCD-дисплеем, схема управления сенсорным экраном и схема управления подсветкой.
1, Кружка управления ЖК-дисплеем используется для управления булавками ЖК-дисплея, включая булавки управления и булавки передачи данных.
2, Кружка управления сенсорным экраном может контролировать сенсорный экран сенсорный ответ и сенсорные координаты чтения (сенсорный экран необязательно).
3, схема управления подсветкой используется для управления яркостью и затемнением подсветки.Эта схема может быть пропущена и пин управления подсветкой может быть напрямую подключен к 3.3В питание.
3.2 дюймовый SPI серийный интерфейс TFT-модуль
![]()
Определение фиксатора
| Нет, нет. | Пин | Описание |
| 1 | ВКК | LCD Положительный источник питания (3,3V ~ 5V) |
| 2 | ГНД | LCD на земле |
| 3 | CS | Выбрать чип LCD |
| 4 | Перезагрузка | Обновить LCD |
| 5 | DC/RS | Сигнал LCD-регистра/выбора данных |
| 6 | SDI ((MOSI) | Сигнал записи данных на ЖК-диск SPI Bus |
| 7 | SCK | Сигнал часовой сигналы LCD SPI Bus |
| 8 | Светодиодные |
Сигнал управления подсветкой (высокий уровень освещения, если не требуется управления, пожалуйста, подключите к 3.3В) |
| 9 | SDO ((MISO) | Сигнал считывания данных с шины LCD SPI (если он не нужен, он может быть отключен) |
|
Ниже приведены пины с сенсорным экраном. Если они не имеют сенсорной или не требуют сенсорной функции, они могут быть отключены |
||
| 10 | T_CLK | Сигнал часовой стрелки SPI с сенсорным экраном |
| 11 | T_CS | Сигнал выбора чипа с сенсорным экраном |
| 12 | T_DIN | Сигнал ввода SPI-автобуса с сенсорным экраном |
| 13 | T_DO | Выходный сигнал SPI-автобуса с сенсорным экраном |
| 14 | T_IRQ | Сигнал прерывания с сенсорным экраном |

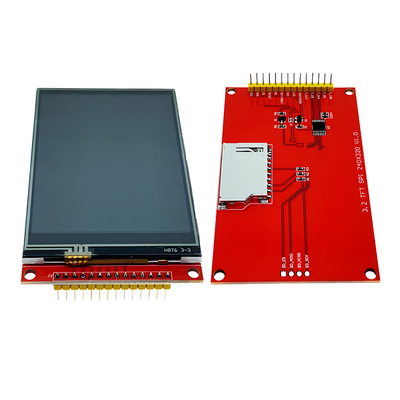

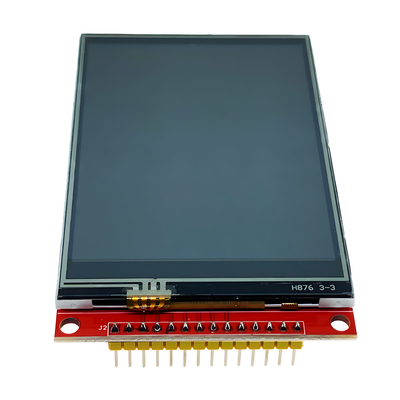

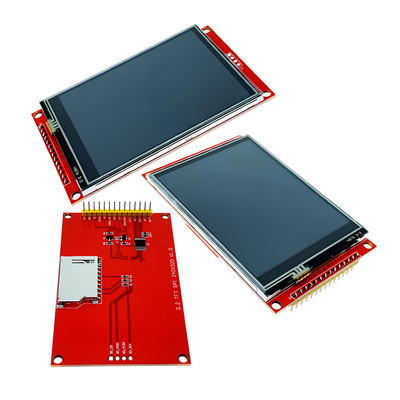

3.2 дюймовый SPI серийный интерфейс TFT модуль изображение продукта
![]()
![]()
![]()
