Подробная информация о продукте:
|
| Продукт: | 2.2 дюйма SPI TFT LCD | Резолюция: | 176х220 |
|---|---|---|---|
| Сенсорный экран: | С сопротивляющимся экраном касания | Интерфейс: | ППИ |
| Стекло покрытия: | быть настроенным | Направление просмотра: | 12:00 |
| Дисплей: | ILI9225G или эквивалентный | Соединение: | Замыкание (настраивается) |
| Просветительность: | 250 cd/m2 ((nits) | Пин-номер: | 14 штифтов |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Графический TFT LCD дисплей,2.2 дюймовый TFT LCD дисплей,Дисплей SPI TFT LCD |
||
2.2 дюйма SPI QCIF TFT Описание продукта
Механические характеристики
| Положение | Спецификация | Единица |
| Размер дисплея | 2.2 | дюйм |
| ОТЛИННЫЕ МЕРИЯ | 43*56.16*2.3 | мм |
| Управляющий модуль | ILI9225G | - |
| Тип интерфейса | 4-SPI | - |
2.2 дюймовый SPI QCIF TFT продуктРисунок
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | ГНД | Я... | Земля |
| 2 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 3 | SCL | Я... | В серийном интерфейсе это используется как SCL. |
| 4 | D/C | Я... | В 4-строчном SPI этот пин используется как D/CX (выбор данных/команд). |
| 5 | CSX | Я... | Входной пин для сигнала выбора чипа |
| 6 | SDA/SDO | Я... | Ввод даты/вывод данных |
| 7 | NC | - | - |
| 8 | ГНД | Я... | Земля |
| 9 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 10 | А. | О | ЛЭД-анод |
| 11-14 | К1-К4 | О | Светодиодный катод |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
| Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=60 мА |
| Ток подачи | Если | - | 60 | - | mA | - |
| Обратное напряжение | ВР | - | - | 5 | V | - |
| Рассеивание энергии | Pd | - | 19.2 | - | мВт | - |
| Интенсивность света для LCM |
- |
200 | 250 | - | Cd/m2 | Если=60 мА |
| Единообразие для LCM | - | 80 | - | - | % | Если=60 мА |
| Цвет подсветки | Белый | |||||
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | |||
| Минуты | Тип | Макс | ||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 20 | - | Мисс | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 5.0 | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
- | 500 | - | - | |
| 4 |
Угол обзора
|
Вот так. | θR | CR>10 | - | 55 | - | Уровень |
| θL | - | 55 | - | |||||
| Вер. | Θ+ | - | 55 | - | ||||
| Я... | - | 25 | - | |||||

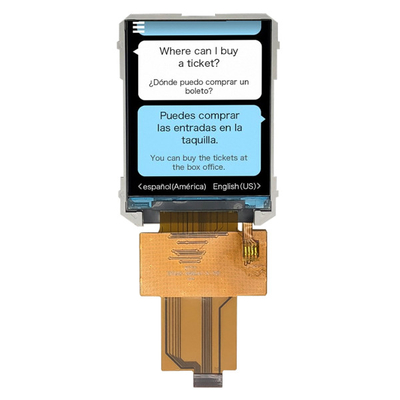

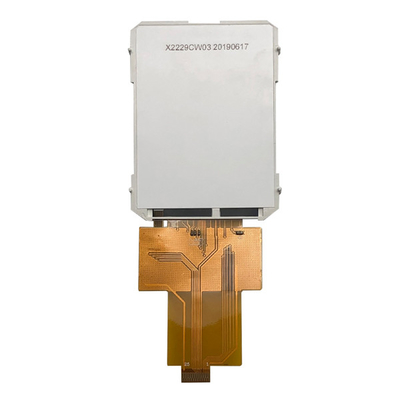

2.2 дюйма SPI QCIF TFT изображение продукта
