Подробная информация о продукте:
|
Ключевые слова: | 7 дюймовый емкостный сенсорный экран TFT | Сенсорный экран: | CTP ((Капацитивный сенсорный экран) |
---|---|---|---|
Резолюция: | точки 1024x600 | Размер защитного прозрачного стекла: | Коннинг Горилла 2 |
Интерфейс LCM: | RGB | Поверхностная яркость: | 1000 nits |
EMI: | с защитой от EMI | Твердость поверхности: | >7H |
Устойчивость к ударам: | IK08 | Срок службы светодиодов: | 40,000 часов |
Пины: | 50 штифтов | Направление просмотра: | Весь угол обзора (80/80/80/80) |
Пылезащитный: | с 3M VHB | CTP-интерфейс: | I2C |
Операционная температура.: | – 30℃ к +75℃ | Соответствие: | Соответствует требованиям REACH & RoHS |
Выделить: | Ik08 TFT дисплей,стеклянный 3 мм TFT дисплей |
Введение продукта
SAEF Technology SFTO700XC-7026ACT использует 3 мм стекло Corning Gorilla в качестве крышки, которая имеет устойчивость к ударам IK08 и твердость поверхности до 7H.Существует множество функциональных вариантов обработки поверхности стеклаМы можем настроить их в соответствии с конкретными требованиями наших клиентов.Размер крышки стекла может быть настроен в соответствии с запросом клиентаДля предотвращения попадания пыли мы нанесем 3M VHB на ступеньки на задней стороне стекла, что полностью предотвратит попадание пыли в устройство пользователя.Мы также провели антистатическую обработкуПри испытании контактного статического электричества уровень статического электричества оборудования продукта/пользователя достиг 8 кВ, а при испытании воздушного статического электричества достиг 10 кВ.Другой вариант применения заключается в том, что продукт может иметь идеальные сенсорные эффекты, либо голыми руками, либо в пластиковых перчатках.
SAEF Technology SFTO700XC-7026ACT в настоящее время используется клиентами с яркостью 1000 нит.500 и 1500 ночей для удовлетворения потребностей пользователей в различных условиях.
Быстрая информация о продукте
1. LCD Размер: 7 ′′ дюймов TFT
2Разрешение: 1024x600
3Угол обзора: свободный, все углы обзора
4Размер контура: 164x97x2.6 мм
5. Тип интерфейса LCM: RGB
6. Тип интерфейса CTP: I2C
7Температура: верхняя -30°C до +75°C; верхняя -30°C до +80°C
8. Сенсорная панель: емкостный сенсорный экран ((CTP)
Спецификация
Особенность | Спецификации | |
Отобразить спецификацию. | Тип ЖК | 70,0 дюйма |
Резолюция (H*V) | 1024 ((RGB) × 600 | |
Тип технологии | a-Si TFT | |
Конфигурация пикселей | Вертикальная полоса RGB | |
Режим отображения | Обычно черный. | |
Обработка поверхности | Облепитель | |
Направление просмотра | Все | |
Направление инверсии серой шкалы | Нет, нет. | |
Механические Характеристики |
ДиаграммаРазмеры (W x H x T) ( мм) | 218.42*146.9*9.55 |
Активная площадь ((мм) | 154.21*85.92 | |
С/без сенсорного экрана | С CTP | |
Тип соединителя совпадения | 50PIN 0,5PITCH | |
Тип заднего освещения | Светодиодные | |
Масса (г) | ТБД | |
Электрические характеристики | Интерфейс | RGB |
Количество цветов | 16.7M | |
Управляющий модуль | HX8282A11 HX8696A01 | |
IC CTP | GT928 |
Рисунок
Нет, нет, нет. | Имя пин-кода | Описание |
1 | Светодиод-А1 | Напряжение питания для светодиодного фонового освещения |
2 | Светодиод-А2 | Напряжение питания для светодиодного фонового освещения |
3 | LED-K1 | Напряжение питания для светодиодного фонового освещения |
4 | LED-K1 | Напряжение питания для светодиодного фонового освещения |
5 | ГНД | Силовое заземление |
6 | VCOM | Напряжение VCOM |
7 | DVDD | Сила для цифровой схемы |
8 | МОД | Управление режимом DE или HV.H:DE mode.L:HSD/VSD mode |
9 | DE | Включить данные |
10 | VS | Ввод сигнала Vsync |
11 | HS | Ввод сигнала Hsync |
12 | B7 | Синий сигнал передачи данных (MSB) |
13 | В6 | Синий сигнал данных |
14 | В5 | Синий сигнал данных |
15 | В4 | Синий сигнал данных |
16 | В3 | Синий сигнал данных |
17 | В2 | Синий сигнал данных |
18 | В1 | Синий сигнал данных |
19 | B0 | Синий сигнал передачи данных (LSB) |
20 | G7 | ЗЕЛЕНЫЙ Сигнал данных ((MSB) |
21 | G6 | Сигнал данных "ЗЕЛЕНЫЙ" |
22 | G5 | Сигнал данных "ЗЕЛЕНЫЙ" |
23 | G4 | Сигнал данных "ЗЕЛЕНЫЙ" |
24 | G3 | Сигнал данных "ЗЕЛЕНЫЙ" |
25 | G2 | Сигнал данных "ЗЕЛЕНЫЙ" |
26 | G1 | Сигнал данных "ЗЕЛЕНЫЙ" |
27 | G0 | ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
28 | R7 | Красный сигнал данных (MSB) |
29 | R6 | Красный сигнал данных |
30 | R5 | Красный сигнал данных |
31 | R4 | Красный сигнал данных |
32 | R3 | Красный сигнал данных |
33 | R2 | Красный сигнал данных |
34 | R1 | Красный сигнал данных |
35 | R0 | Красный сигнальный сигнал (LSB) |
36 | ГНД | Силовое заземление |
37 | DCLK | ПОТНЫЙ ЧАСТЬ |
38 | ГНД | Силовое заземление |
39 | L/R | Выберите левое или правое направление сканирования. |
40 | У/Д | Выберите направление сканирования вверх или вниз. |
41 | ВГГ | Врата на напряжение |
42 | VGL | Врата от напряжения |
43 | AVDD | Силовое напряжение для аналоговой схемы. |
44 | Перезагрузка | Глобальный резетовый пин |
45 | NC | Никакой связи. |
46 | VCOM | Напряжение VCOM |
47 | DITHB |
Функция дифференциации.H:6 бит разрешение ((последние 2 бит входных данных Укороченное) L:8 бит разрешение (по умолчанию) |
48 | ГНД | Силовое заземление |
49 | NC | Никакой связи. |
50 | NC | Никакой связи. |

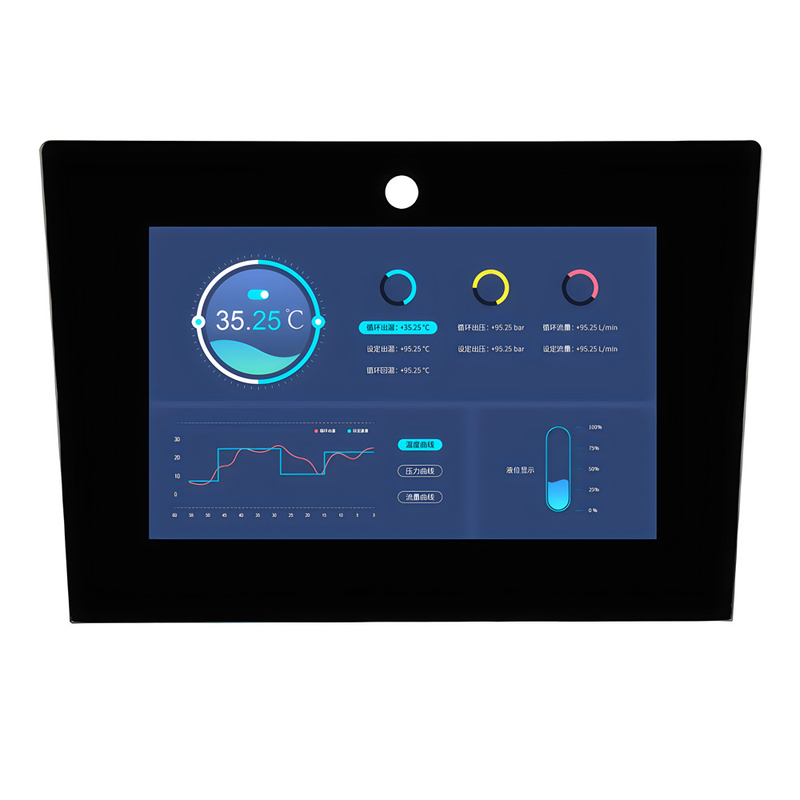

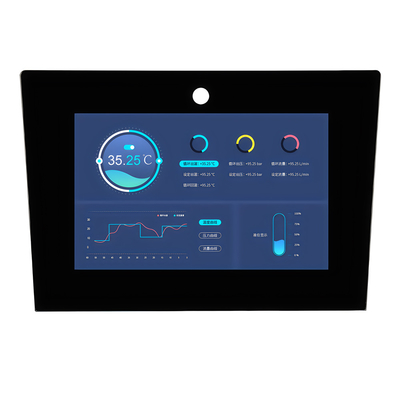

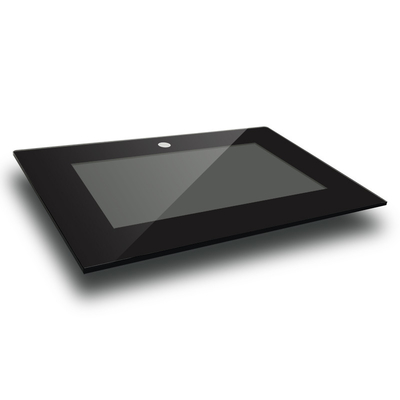

Изображение продукта
