Подробная информация о продукте:
|
| Ключевые слова: | 7 дюймовый TFT | Сенсорный экран: | CTP ((Капацитивный сенсорный экран) |
|---|---|---|---|
| Резолюция: | точки 1024x600 | Размер защитного прозрачного стекла: | Коннинг Горилла |
| Интерфейс LCM: | Мипи | Поверхностная яркость: | 300 cd/m2 (до 1500 нит) |
| EMI: | с защитой от EMI | Твердость поверхности: | >7H |
| Устойчивость к ударам: | IK08 | Срок службы светодиодов: | 40,000 часов |
| Пины: | 30 штифтов | Направление просмотра: | Весь угол обзора (80/80/80/80) |
| CTP-интерфейс: | I2C | Операционная температура.: | – 20℃ к +70℃ |
| Соответствие: | Соответствует требованиям REACH & RoHS | Пылезащитный: | с 3M VHB |
| Выделить: | 7H Твердость сенсорного экрана TFT,7-дюймовый сенсорный экран TFT,IK08 сенсорный экран TFT |
||

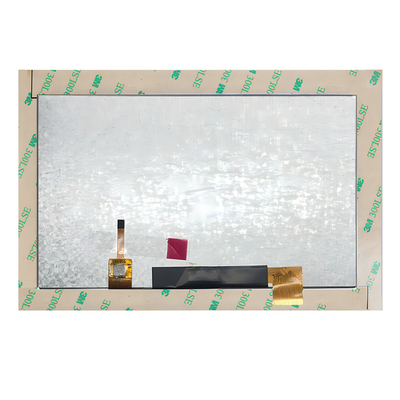

SAEF Technology SF-TO700B-8857A-CT использует Corning Gorilla 2mm стекло в качестве крышки, которая имеет устойчивость к ударам IK08 и твердость поверхности до 7H.Существует множество функциональных вариантов обработки поверхности стеклаМы можем настроить их в соответствии с конкретными требованиями наших клиентов.Размер крышки стекла может быть настроен в соответствии с запросом клиентаДля предотвращения попадания пыли мы нанесем 3M VHB на ступеньки на задней стороне стекла, что полностью предотвратит попадание пыли в устройство пользователя.Мы также провели антистатическую обработкуПри испытании контактного статического электричества уровень статического электричества оборудования продукта/пользователя достиг 8 кВ, а при испытании воздушного статического электричества достиг 10 кВ.Другой вариант применения заключается в том, что продукт может иметь идеальные сенсорные эффекты, либо голыми руками, либо в пластиковых перчатках.
SAEF Technology SF-TO700B-8857A-CT в настоящее время используется клиентами с яркостью 300 нт. В то же время мы можем увеличить яркость наших продуктов до 500 нт, 1000 нт,и 1500 ночей для удовлетворения потребностей пользователей в различных условиях.
Быстрая информация о продукте
1. LCD Размер: 7 ′′ дюймов TFT
2Разрешение: 1024x600
3Угол обзора: свободный, все углы обзора
4Размер контура: 164x97x2.6 мм
5. Тип интерфейса LCM: MIPI
6. Тип интерфейса CTP: I2C
7Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
8. Сенсорная панель: емкостный сенсорный экран ((CTP)
Спецификация
| Положение | Содержание | ЕДИНСТВО |
| Тип ЖК | 7.0 TFT-LCD, передающий | |
| Размер контуры | 190.0 (V) x 138.0 (H) x5.78 ((T) | мм |
| Активная зона | 85.92 ((V) x154.21 ((H) | мм |
| Направление обзора | Все углы обзора | --- |
| Отображение цвета | 16.7M | |
| Количество точек | 1024 ((RGB) x600 | Пункты |
| Точечная высота (H×V) | 0.1506 ((W) x 0.1432 ((H) | мм |
| Тип Assy | COG+FPC+BL+CTP | --- |
| Заднее освещение | Белое светодиодное освещение | - |
| Интерфейс | Интерфейс MIPI | |
| Вес | ТБД | g |
TFT LCD Модуль 7 дюймовый 1024x600 интерфейс MIPI IPS с CTP
| Пин No. | Символ | Функция |
| 1 | VLED+ | ЛЭД-анод |
| 2 | VLED+ | ЛЭД-анод |
| 3 | ВГГ | Положительная мощность для TFT |
| 4 | VGL | Отрицательная мощность для TFT |
| 5 | UPDN | Вход вверх или вниз, контроль сканирования. UPDN = L, STV2 вывод вертикальный пульс старта и UD пин вывод логический L к драйверу шлюза. (по умолчанию) UPDN = ′H′, STV1 выход вертикальный пульс запуска и UD пин выход логический ′H′ к драйверу шлюза |
| 6 | SHLR | Источник управления правой или левой последовательностью. SHLR = ?? L??, смещение влево: последние данные = S1←S2←S3..........←S1536 = первые данные. SHLR = ?? H??, смещение направо: первые данные = S1→S2→S3........→S1536 = последние данные.(по умолчанию) |
| 7 | ВЛЕД- | Светодиодный катод |
| 8 | ВЛЕД- | Светодиодный катод |
| 9 | AVDD | Мощность для аналоговой схемы |
| 10 | ГНД | Земля |
| 11 | D3P | Ввод данных MIPI. |
| 12 | D3N | Ввод данных MIPI. |
| 13 | ГНД | Земля |
| 14 | D2P | Ввод данных MIPI. |
| 15 | D2N | Ввод данных MIPI. |
| 16 | ГНД | Земля |
| 17 | CLKP | Ввод MIPI-часов |
| 18 | CLKN | Ввод MIPI-часов |
| 19 | ГНД | Земля |
| 20 | D1P | Ввод данных MIPI. |
| 21 | D1N | Ввод данных MIPI. |
| 22 | ГНД | Земля |
| 23 | D0P | Ввод данных MIPI. |
| 24 | D0N | Ввод данных MIPI. |
| 25 | ГНД | Земля |
| 26 | STBYB | В режиме ожидания. STBYB = HH, нормальная работа (по умолчанию) STBYB = L, контроллер времени, источник драйвера будет выключен, все выходы GND. |
| 27 | Перезагрузка | Глобальный сброс пина. Активный низкий, чтобы войти в состояние сброса. Обычно тянуть высокий. Подключение к схеме сброса RC для стабильности. |
| 28 | VDD ((1,8В) | Цифровая схема |
| 29 | VDD ((1,8В) | Цифровая схема |
| 30 | VCOMIN | Общее напряжение |

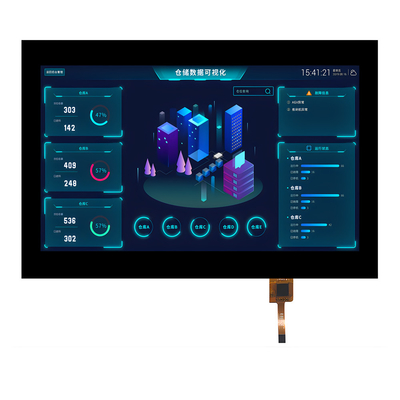

Модуль TFT LCD 7 дюймовый 1024x600 интерфейс MIPI IPS с изображением продукта CTP
