Подробная информация о продукте:
|
| Продукт: | 4 дюймовый TFT LCD сенсорный экран | Сенсорный экран: | Резистивная сенсорная панель (RTP) |
|---|---|---|---|
| Резолюция: | 480x800 | Направление просмотра: | Двенадцать. |
| Дисплей: | ILI9806E | Пин-номер: | 51 штифт |
| Соединение: | Стыковочные устройства | Поверхностная яркость: | 300 cd/m2 (нит) |
| Интерфейс: | RGB | Срок службы светодиодов: | 40,000 часов |
| Операционная температура.: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Резистивный сенсорный экран TFT LCD дисплей,RGB интерфейс TFT LCD дисплей |
||
480x800 4" резистивный сенсорный дисплей TFT
Номер части: SF-TC397H-8783A-T
SF-TC397H-8783A-T представляет собой 4-дюймовый модуль TFT-LCD. Он состоит из панели TFT-LCD, IC драйвера, FPC, блока заднего освещения. Область дисплея 4 дюймов содержит 480 X ((RGB) X 800 пикселей и может отображать до 262K цветов.Этот продукт соответствует экологическому критерию RoHS.
Этот графический модуль TFT-дисплея имеет диагональ 3,97 дюйма, цветный TFT.и имеет встроенный резистивный сенсорный экран с подключением к основному разъединителю TAB для дисплеяЭтот LCD TFT имеет встроенный контроллер и 2,8v одновольт для питания и логики. Он использует RGB интерфейс, указанный через соединения с дисплеем.
Этот модуль выглядит потрясающе! отображает всю информацию в цвете. широко используется в кофемашине, микроволновой печи, сканере, домашней автоматике, системе контроля доступа, оборудовании для мониторинга,Анализаторы, системы безопасности, системы орошения садов и т.д.
Особенности
| Продукт: | 4 дюймовый TFT LCD сенсорный экран |
| Решение: | 480х800 |
| Интерфейс: | RGB |
| Управляющий блок: | ILI9806E |
| Подключение: | Стыковочные устройства |
| Рабочая температура: | -20°C до +70°C |
| Прикосновение к экрану | Резистивная сенсорная панель (RTP) |
| Направление просмотра: | Двенадцать. |
| Номер пин-кода: | 51 штифт |
| Светимость поверхности: | 300 Cd/m2 (ниты) |
| Продолжительность жизни светодиода: | 40000 часов |
| Соответствие: | Соответствует требованиям REACH & RoHS |
480x800 4" резистивный сенсорный экран TFT Дисплей
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | LEDK | О | Светодиодный катод |
| 2 | LEDA | О | ЛЭД-анод |
| 3 | YU | Я... | Сигнал ввода на сенсорной панели |
| 4 | XL | Я... | Сигнал ввода на сенсорной панели |
| 5 | YD | Я... | Сигнал ввода на сенсорной панели |
| 6 | XR | Я... | Сигнал ввода на сенсорной панели |
| 7 | ГНД | Я... | Земля |
| 8 | ВКИ | Я... | Силовое питание 2.8В напряжение |
| 9 | NC | - | Открыть |
| 10 | ОВВСК | Я... | Силовое питание 1.8В напряжение |
| 11 | ТЭ | Я... | Выходный эффект разрыва |
| 12 | СДО | - | SPI-интерфейс Input/output Pin |
| 13 | SDI | Я... | SPI-интерфейс Input/output Pin |
| 14 | WR/SCL | - | Сигнал часа SPI |
| 15 | CSX | Я... | Входной пин для сигнала выбора чипа |
| 16 | RESX | Я... | Вводный сигнал LCM Reset |
| 17-40 | DB23-DB0 | I/O | Отображение данных I/O |
| 41 | ЕНАБЛЕ | Я... | Сигнал включения данных в режиме RGB I/F 1. |
| 42 | DOTCLK | Я... | Сигнал часа для выборки каждой даты |
| 43 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 44 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 45 | LEDPWM | Я... | Этот пин подключен к внешнему светодиодному драйверу. |
| 46 | LWDON | Я... | Используется для включения/выключения внешнего управления светодиодным подсветкой. |
| 47 | NC | - | Открыть |
| 48 | NC | - | Открыть |
| 49 | IM0 | Я... | Выберите режим интерфейса |
| 50 | IM1 | Я... | Выберите режим интерфейса |
| 51 | ГНД | Я... | Земля |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 0.3~4.6 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 25.6 | V | Если= 20 мА | - | ||
| Ток подачи | Если | - | 20 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 512 | - | мВт | - | |
| Интенсивность света для LCM |
- |
300 | - | Cd/m2 | Если= 20mA | - | |
| Единообразие для LCM | - | 80 | - | - | % | Если= 20 мА | - |
| Цвет подсветки | Белый | ||||||
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 19 | - | Мисс | (1) (2) | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 4.14 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
720 | 900 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | 70 | - | Уровень | - | |
| θL | 70 | - | |||||||
| Вер. | Θ+ | 70 | - | ||||||
| Я... | 60 | - | |||||||

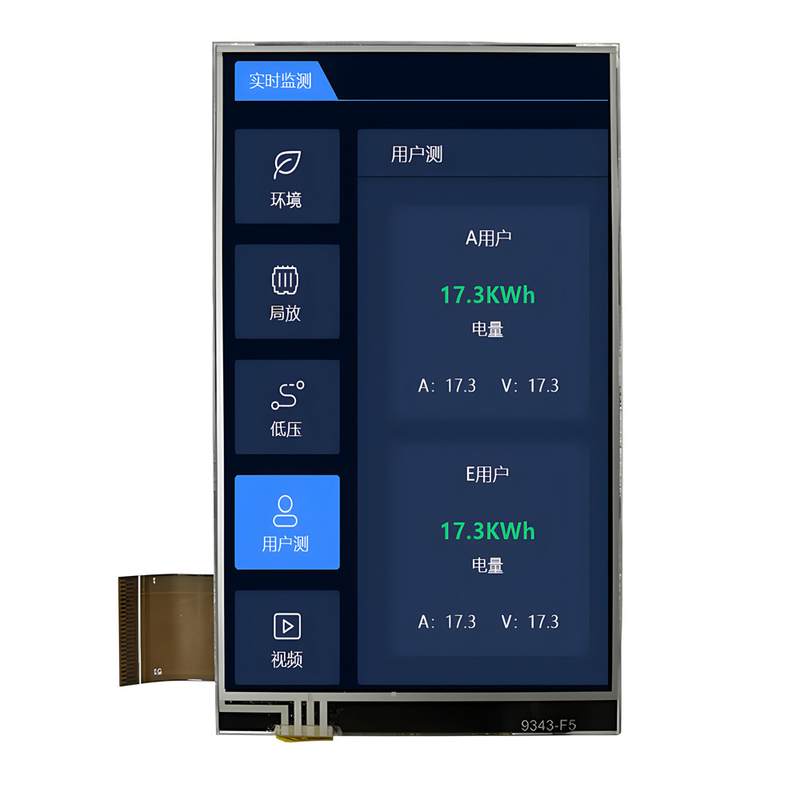

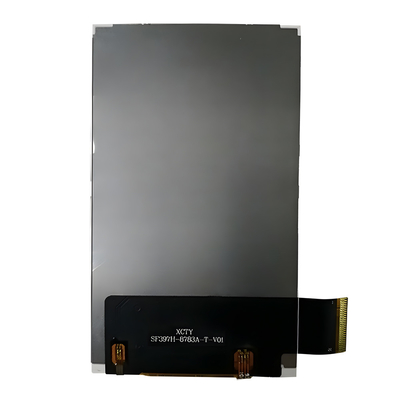

Изображение продукта с резистивным сенсорным экраном TFT 480x800 точек 4"
