Подробная информация о продукте:
|
| Продукт: | 1.77 дюймовый TFT дисплей | Сенсорный экран: | Optioinal |
|---|---|---|---|
| Резолюция: | 128x160 | Размер защитного прозрачного стекла: | Настраиваемый |
| Направление просмотра: | 12:00 | Интерфейс: | МПУ 8 бит |
| Пин-номер: | 20 ШТЫРЕЙ | Соединение: | Паять |
| Поверхностная яркость: | 250 cd/m2 | Срок службы светодиодов: | 40,000 часов |
| Операционная температура.: | от -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 128x160 точек TFT дисплей,MPU интерфейс 1.77 дюймовый TFT дисплей,1Производитель.77 дюймовых TFT дисплеев |
||

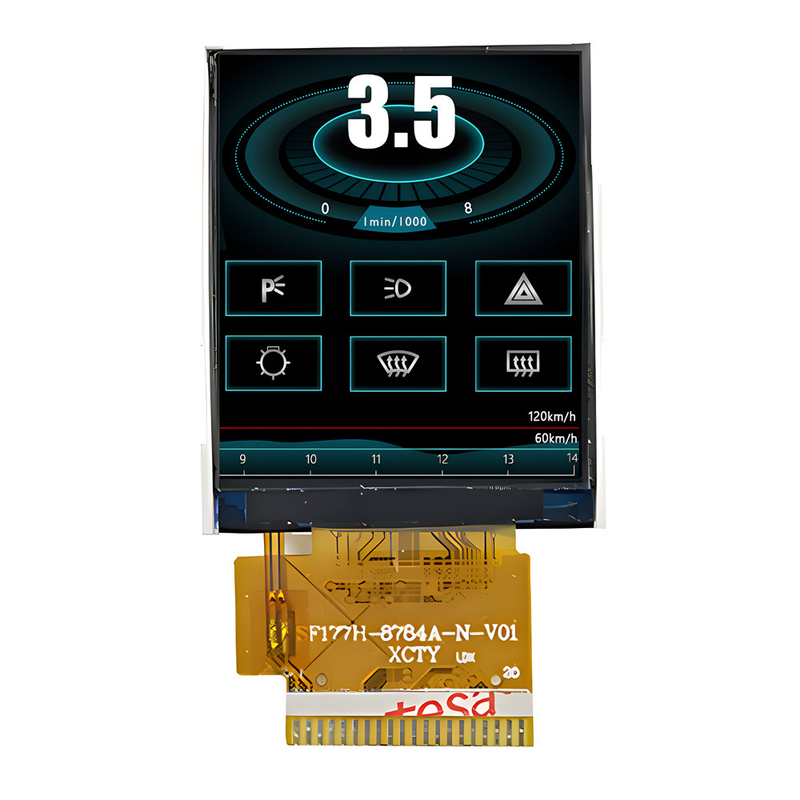

1.77 дюймовый TFT LCD дисплей 8-битный MPU интерфейс Описание продукта
Быстрый обзор продукта
Описание
SF-TS177H-8784A-N представляет собой 1,77 дюймовый портретный режим TFT LCD модуль с разрешением 128x160 точек. Он поддерживает 8 битный интерфейс mpu, широко используется в портативных устройствах, медицинских устройствах,и некоторые другие небольшие потребительские электроникиЭтот TFT LCD модуль встроен с ILI9163V IC (совместим с ST7735 IC). напряжение питания для аналоговых (Vcc) варьируется от 2.6V до 3.3V, типичное значение 2.8V.Этот модуль имеет противоотражательную поверхность панели, направление обзора 12 часов, инверсия шкала серости 6 часов.
Модуль SF-TS177H-8784A-N представляет собой портретный режим TFT-LCD и доступен также для опции резистивного сенсорного экрана, часть No SF-TS177H-8784A-T. Рабочая температура составляет от -20°C до +70°C;температура хранения составляет от -30°C до +80°C.
1.77 дюймовый TFT LCD дисплей 8-битный MPU интерфейс Рисунок продукта
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | Светодиодные... | О | Светодиодный катод |
| 2 | Светодиод + | О | ЛЭД-анод |
| 3 | ГНД | Я... | Земля |
| 4 | VDD | Я... | Силовое питание 2.8В напряжение |
| 5 | NC | - | Оставьте открытым |
| 6 | NC | - | Оставьте открытым |
| 7 | CS | Я... | Входной пин для сигнала выбора чипа |
| 8 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 9 | РС | Я... | Регистрировать выбранный сигнал |
| 10 | /WR | Я... | Напишите входный пин для сигналов |
| 11 | /RD | Я... | Читать входный шприц сигнала |
| 12-19 | DB7-DBO | I/O | Отображение данных I/O |
| 20 | ГНД | Я... | Земля |
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=40 мА | - |
| Ток подачи | Если | - | 40 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 288 | - | мВт | - | |
| Интенсивность света для LCM |
- |
- | 250 | - | Cd/m2 | Если=40mA | - |
| Единообразие для LCM | - | 80 | - | - | % | Если=40 мА | - |
| Цвет подсветки | Белый | ||||||
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 6 | - | Мисс | (1) (2) | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
- | 500 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | - | 60 | - | Уровень | - |
| θL | - | 60 | - | ||||||
| Вер. | Θ+ | - | 60 | - | |||||
| Я... | - | 45 | - | ||||||

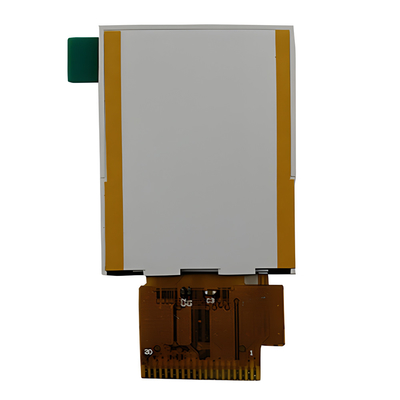

1.77 дюймовый TFT LCD дисплей 8-битный MPU интерфейс Изображение продукта
