Подробная информация о продукте:
|
| Продукт: | 1.44 дюймовый TFT дисплей | сенсорный экран: | Резистивная сенсорная панель (необязательно) |
|---|---|---|---|
| Резолюция: | 128x128 | Размер защитного прозрачного стекла: | Настраиваемый |
| Направление просмотра: | 12:00 | Интерфейс: | MPU 8 бит |
| Пин-номер: | 24 штифта | Соединение: | Стыковочные устройства |
| Поверхностная яркость: | 200 cd/m2 (ниты) | Срок службы светодиодов: | 40,000 часов |
| Дисплей: | СТ7735 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1.44 дюймовый TFT LCD дисплей,128x128 точек TFT LCD дисплей,8-битный TFT LCD дисплей |
||
SF-TC144H-8163A-T Спецификация 2016-12-07.pdf
Резистивный сенсорный экран TFT LCD 1,44 дюйма MPU интерфейс
Быстрый обзор продукта
Описание
SF-TC144H-8163A-T представляет собой 1,44-дюймовый квадратный режим с модулем TFT LCD с резистивным сенсорным экраном (RTP), он поддерживает 8-битный интерфейс MPU с разрешением 128x128 пикселей.Этот TFT LCD модуль встроен с ST7735 драйвер IC ((совместим с ILI9163C IC). его напряжение питания для аналогового (Vcc) диапазона от 2,6V до 3,3V, типичное значение 2,8V. Этот модуль имеет противоотблески поверхности панель, направление обзора 12 часов, инверсия шкала серости 6 часов.
Модуль SF-TC144H-8163A-T представляет собой квадратный тип TFT-LCD с яркостью 150 нит (типичное значение).Рабочая температура от -20°C до +70°C; его температура хранения колеблется от -30°C до +80°C.
Резистивный сенсорный экран TFT LCD 1,44 дюйма MPU интерфейс
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | YD | Я... | Сигнал ввода на сенсорной панели |
| 2 | XL | Я... | Сенсорная панель слева Вводный сигнал |
| 3 | YU | Я... | Сигнал ввода на панели сенсорного управления |
| 4 | XR | Я... | Прикосновение к панели правого входа |
| 5 | ОВВСК | П | Силовое питание1.8В напряжение |
| 6 | ГНД | П | Силовое заземление |
| 7 | VDD | П | Силовое питание2.8В напряжение |
| 8 | DB7 | I/O | Отображение данных I/O |
| 9 | DB6 | I/O | Отображение данных I/O |
| 10 | DB5 | I/O | Отображение данных I/O |
| 11 | DB4 | I/O | Отображение данных I/O |
| 12 | DB3 | I/O | Отображение данных I/O |
| 13 | DB2 | I/O | Отображение данных I/O |
| 14 | DB1 | I/O | Отображение данных I/O |
| 15 | DB0 | I/O | Отображение данных I/O |
| 16 | /RD | П | Читать входный шприц сигнала |
| 17 | /WR | Я... | Напишите входный пин для сигналов |
| 18 | РС | Я... | Регистрировать выбранный сигнал |
| 19 | /RESET | Я... | Вводный сигнал LCM Reset |
| 20 | /CS | Я... | Входной пин для сигнала выбора чипа |
| 21 | BL-K | Я... | Светодиодный катод |
| 22 | BL-K | Я... | Светодиодный катод |
| 23 | BL-A | Я... | ЛЭД-анод |
| 24 | NC | - | - |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - от 10 до 60 | °C |
| Температура хранения | Tstg | - От 20 до 60 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=40AMA | - |
| Ток подачи | Если | - | 40 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 96 | - | мВт | - | |
| Интенсивность света для LCM |
- |
- | 200 | - | Cd/m2 | Если=40MA | - |
| Единообразие для LCM | - | 80 | - | - | % | Если=40MA | - |
| Цвет подсветки | Белый | ||||||
Спецификации панели с сенсорным экраном
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | единица | Примечание |
| Прозрачность | - | - | 82 | - | % | JIS K-7105 |
| Незнакомость | - | - | 1 | - | % | JIS K-7105 |
| Твердость поверхности | - | - | 3 | - | H | 150gf 45° |
| Устойчивость к очистке от FPC | - | 5 | - | N | Вверх 90° | |
| Сгибание ФПК | - | - | 3 | - | цикл | R=1.0, 90° |
| Сила ввода | - | - | 50 | Женщина | - | |
| Номинальное напряжение | В прикосновении | 7 | V | DC | ||
| Сопротивление по оси Х | Rx | 150 | 500 | ПИН-код FPC | ||
| Сопротивление по оси Х | Ры | 200 | 800 | |||
| Линейность | - | - | ±1.5 | ±2.0 | % | - |
| Разговоры. | - | - | - | 20 | мс | - |
| Сопротивление изоляции | Ри | 10 | - | - | MΩ | - |
| Примечания Жизнь | - | 1,00,000 | - | - | Времена | - |
| Время ввода | - | 1,000,000 | - | - | Времена | - |
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 25 | - | Мисс | (1) (2) | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
300 | 400 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | 60 | - | Уровень | - | |
| θL | 60 | - | |||||||
| Вер. | Θ+ | - | 60 | - | |||||
| Я... | - | 45 | - | ||||||

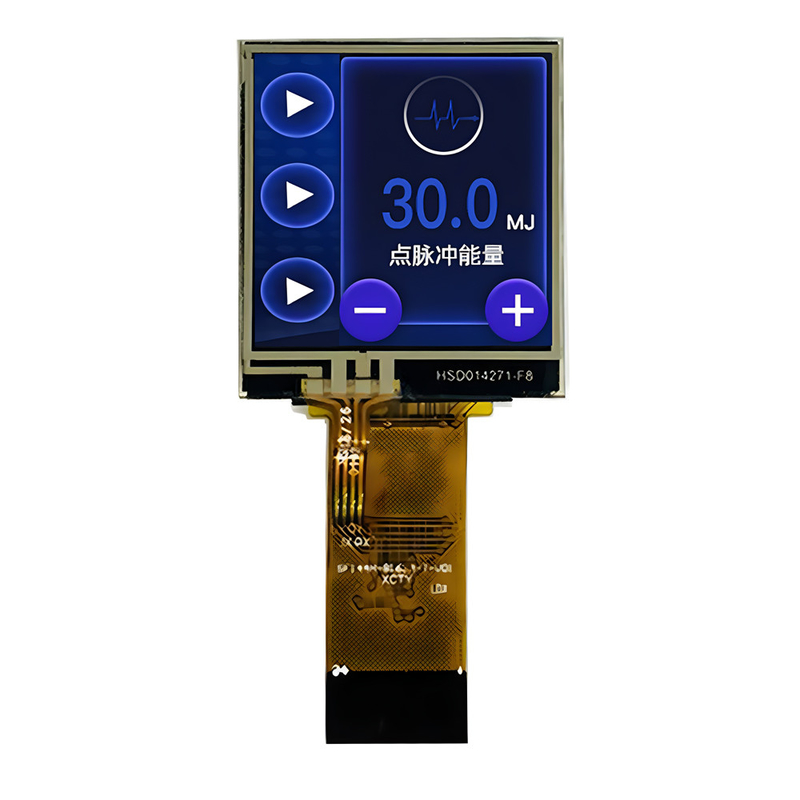

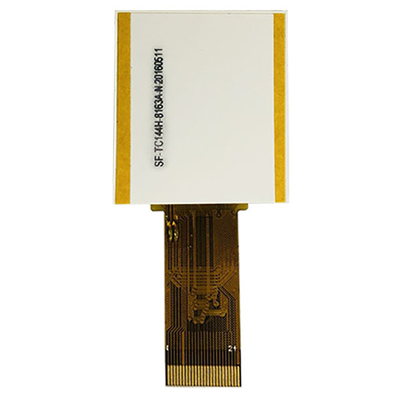

Резистивный сенсорный экран TFT LCD 1,44 дюйма MPU интерфейс Изображение продукта
