Подробная информация о продукте:
|
| Продукт: | 1.22 дюймовый TFT LCD | Сенсорный экран: | без прикосновения (с CTP необязательно) |
|---|---|---|---|
| Резолюция: | 240*204 точки | Размер защитного прозрачного стекла: | Настраиваемый |
| Направление просмотра: | IPS (все углы обзора) | Интерфейс: | ППИ |
| Пин-номер: | 13 штифтов | Размер контуры: | 330,66 х 33,02 х 1,5 мм |
| Соединение: | ZIF FPC | Поверхностная яркость: | 300 cd/m2 ((nits) |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1.22 дюймовый TFT LCD дисплей,SPI интерфейс TFT LCD дисплей |
||
1.22 дюймовый TFT LCD дисплей 240x204 пикселя Интерфейс SPI Введение продукта
Быстрый обзор продукта
Описание

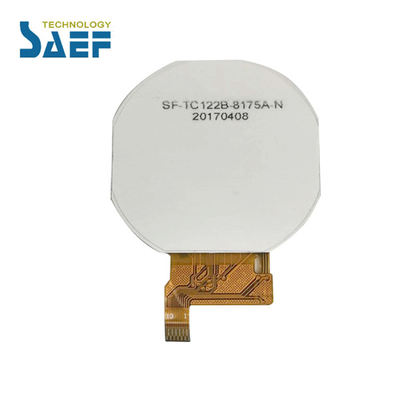

SF-TC122B-8175A-N представляет собой 1,22-дюймовый диагональный 240x204 цветный круглый TFT LCD экран. Он поддерживает интерфейс SPI, широко используется для носимых устройств, круглых дисплеев, MP3-плееров, портативных устройств и т. д..Для легкого подключения к хозяину FFC/FPC соединяется с легкодоступными ZIF-сокетами.
SF-TC122B-8175A-N представляет собой круговой режим TFT-LCD с яркостью 300 нит (типичное значение). он может работать при температуре от -20 °C до +70 °C,температура хранения составляет от -30°C до +80°C. как 1,22 дюймовый круглый TFT дисплей модуль широко используется в различных применениях, мы настраиваем SPI MCU RGB интерфейс с разной длиной хвоста. чертежи, как ниже для вашей подробной проверки.
1.22 дюймовый TFT LCD дисплей 240x204 пикселя SPI интерфейс
![]()
Определение PIN
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | LEDK2 | О | Светодиодный катод |
| 2 | LEDK1 | О | Светодиодный катод |
| 3 | LEDA | О | ЛЭД-анод |
| 4 | ГНД | Я... | Земля |
| 5 | ФМАРК | Я... | Выходной шприц с эффектом разрыва синхронизирует MCU с записью в кадре, активируемый командой S/W. |
| 6 | SDA | Я... | Показать сигнал ввода данных |
| 7 | SCLK | Я... | В серийном интерфейсе это используется как SCL. |
| 8 | РС | Я... | Отображение данных/командного выбора на 4-строчном последовательном интерфейсе. |
| 9 | CS | Я... | Входной пин для сигнала выбора чипа |
| 10 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 11 | ОВВСК | Я... | Силовое питание 2.8V/1.8V Напряжение |
| 12 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 13 | ГНД | Я... | Земля |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 6.4 | V | Если=20AMA | - | ||
| Ток подачи | Если | - | 20 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 96 | - | мВт | - | |
| Интенсивность света для LCM |
- |
- | 300 | - | Cd/m2 | Если=20MA | - |
| Единообразие для LCM | - | 80 | - | - | % | Если=20MA | - |
| Цвет подсветки | Белый | ||||||
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 25 | - | Мисс | (1) (2) | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
300 | 500 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | 80 | - | Уровень | - | |
| θL | 80 | - | |||||||
| Вер. | Θ+ | - | 80 | - | |||||
| Я... | - | 80 | - | ||||||

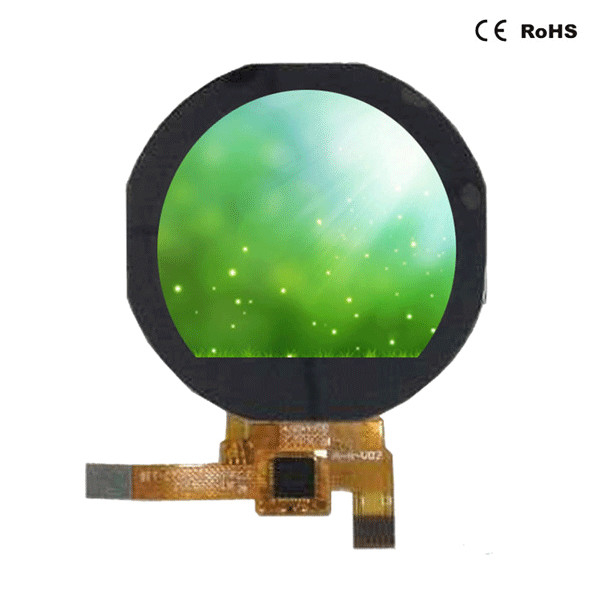

1.22 дюймовый TFT LCD дисплей 240x204 пикселя SPI интерфейс Изображение продукта
![]()
![]()
![]()
