Подробная информация о продукте:
|
| Продукт: | 3,5 дисплей дюйма TFT | Резолюция: | Точки 320*240 |
|---|---|---|---|
| сенсорный экран: | Резистивная сенсорная панель (CTP необязательно) | Размер защитного прозрачного стекла: | Настраиваемый |
| Размер контуры: | 630,9 x 76,9 x 4,45 (мм) | Направление просмотра: | 6:00 |
| Интерфейс: | РГБ | Пин-номер: | 54 штифта |
| Соединение: | ZIF | Поверхностная яркость: | 400cd/m2 ((нитов) |
| Срок службы светодиодов: | 40,000 часов | Управляющий ИК: | HX8238D |
| Операционная температура.: | от -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3,5 дисплей дюйма TFT LCD,Дисплей интерфейса TFT LCD RGB |
||
** Загрузка таблицы данных **
SF-TC350M-9268A1-T Спецификация.pdf < с резистивным сенсорным экраном >
SF-TC350M-9268A1-N Спецификация.pdf < без сенсорного экрана >
3.5 дюймовый TFT LCD дисплей 320x240 RGB интерфейс Введение продукта
Быстрый обзор продукта
Описание
SF-TC350M-9268A1-T представляет собой 3,5-дюймовый TFT-LCD дисплей с разрешением 320x240 пикселей и яркостью 400 cd/m2.Размер модуля дисплея 63.9 x 76,9 x 4,45 мм, а активная площадь составляет 70,08 x 532,56 мм. Диапазон напряжения питания для аналоговых устройств составляет от 2,5 В до 3,3 В; типичное значение составляет 2,8 В.
Этот модуль дисплея использует экран типа TN, угол наклона которого составляет 6H. Модуль SF-TC350M-9268A1-T может работать при температуре от -20°C до +70°C; температура его хранения колеблется от -30°C до +80°C.

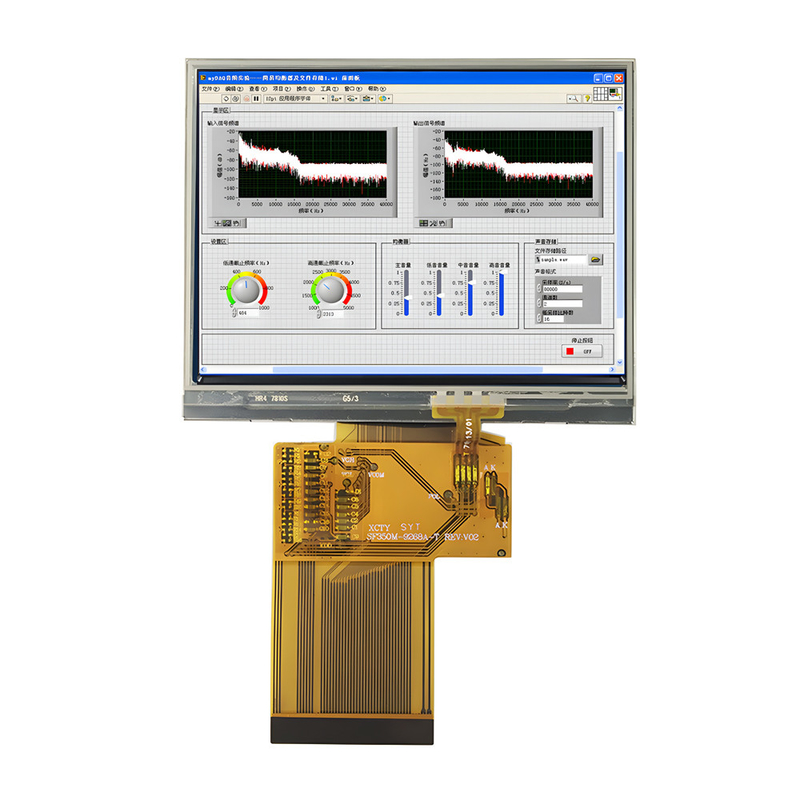

3.5 дюймовый TFT LCD дисплей 320x240 RGB интерфейс Рисунок продукта
![]()
![]()
Определение фиксатора
| Пин No. | Символ | I/O | Описание |
| 1 | LED-K1 | Я... | Светодиодный катод |
| 2 | LED-K2 | Я... | Светодиодный катод подключается к светодиоду-K1 |
| 3 | Светодиод-А1 | Я... | ЛЭД-анод |
| 4 | Светодиод-А2 | Я... | Подключение светодиодного анода к светодиоду-A1 |
| 5 ~ 7 | NC | - | Никакой связи |
| 8 | /RESET | Я... | Перезагрузить пин |
| 9 | CS | Я... | Входной пин для сигнала выбора чипа |
| 10 | SCL | Я... | Сигнал часа SPI |
| 11 | SDI | Я... | Пин ввода интерфейса SPI |
| 12 | B0 | Я... | Синий сигнал передачи данных (LSB) |
| 13 ~ 19 | В1-7 | Я... | Синий сигнал данных |
| 20 | G0 | Я... | ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
| 21 ~ 27 | G1-7 | Я... | Сигнал данных "ЗЕЛЕНЫЙ" |
| 28 | R0 | Я... | Сигнал данных RED (LSB) |
| 29 ~ 35 | R1-7 | Я... | Красный сигнал данных |
| 36 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 37 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 38 | DOTCLK | Я... | Сигнал часа для выборки каждой даты |
| 39 ~ 40 | NC | - | Никакой связи |
| 41 | VDD | Я... | +2,8В источник питания |
| 42 | VDDIO | Я... | 1.8V ~ 2.8V Источник питания |
| 43 | YU | Я... | Пин панели сенсорной |
| 44 | XL | Я... | Пин панели сенсорной |
| 45 | YD | Я... | Пин панели сенсорной |
| 46 | XR | Я... | Пин панели сенсорной |
| 47 ~ 51 | NC | - | Не связь |
| 52 | ЕНАБЛЕ | Я... | Вводные данные включить управление |
| 53 ~ 54 | ГНД | Я... | Силовое заземление |
Абсолютный максимальный предел
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | ТБД | - | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Ток утечки ввода | IIL | - | ТБД | - | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 17.5 | 19.2 | 20.5 | V | Если=20 мА | - |
| Ток подачи | Если | - | 20 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 288 | - | мВт | - | |
| Интенсивность света для LCM |
- |
350 | 400 | 450 | Cd/m2 | Если=20mA | - |
| Единообразие для LCM | - | 80 | - | - | % | Если=20 мА | - |
| Цвет подсветки | Белый | ||||||
Спецификации панели с сенсорным экраном
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | единица | Примечание |
| Прозрачность | - | - | 82 | - | % | JIS K-7105 |
| Незнакомость | - | - | 1 | - | % | JIS K-7105 |
| Твердость поверхности | - | - | 3 | - | H | 150gf 45° |
| Устойчивость к очистке от FPC | - | 5 | - | N | Вверх 90° | |
| Сгибание ФПК | - | - | 3 | - | цикл | R=1.0, 90° |
| Сила ввода | - | - | 50 | Женщина | - | |
| Номинальное напряжение | В прикосновении | 7 | V | DC | ||
| Сопротивление по оси Х | Rx | 150 | 500 | ПИН-код FPC | ||
| Сопротивление по оси Х | Ры | 200 | 800 | |||
| Линейность | - | - | ±1.5 | ±2.0 | % | - |
| Разговоры. | - | - | - | 20 | мс | - |
| Сопротивление изоляции | Ри | 10 | - | - | MΩ | - |
| Примечания Жизнь | - | 1,00,000 | - | - | Времена | - |
| Время ввода | - | 1,000,000 | - | - | Времена | - |
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 15 | - | Мисс | (1) (2) | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
- | 250 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | - | 60 | - | Уровень | - |
| θL | - | 60 | - | ||||||
| Вер. | Θ+ | - | 45 | - | |||||
| Я... | - | 60 | - | ||||||

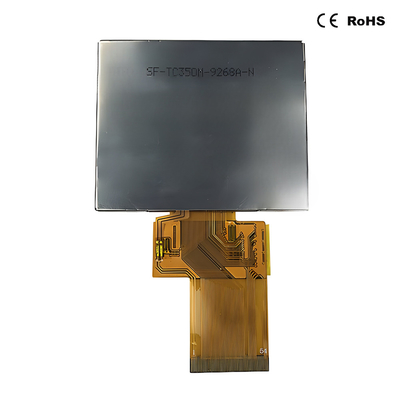

3.5 дюймовый TFT LCD дисплей 320x240 RGB интерфейс Изображение продукта
![]()
![]()
