Подробная информация о продукте:
|
| Продукт: | 20,4-дюймовый TFT LCD | Сенсорный экран: | Без сенсорного экрана (настраивается) |
|---|---|---|---|
| Резолюция: | 240x320 точек | Размер защитного прозрачного стекла: | Без (настраивается) |
| Направление просмотра: | 12:00 | Интерфейс: | МПУ 16 |
| Пин-номер: | 40 штифтов | Соединение: | Замыкание (настраивается) |
| Поверхностная яркость: | 200 cd/m2 ((nits) | Срок службы светодиодов: | 40,000 часов |
| Управляющий модуль: | ST7789V | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей интерфейса TFT LCD MCU,240x320 точек TFT LCD дисплей,2 |
||

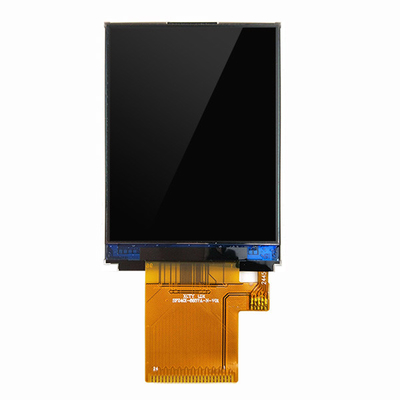

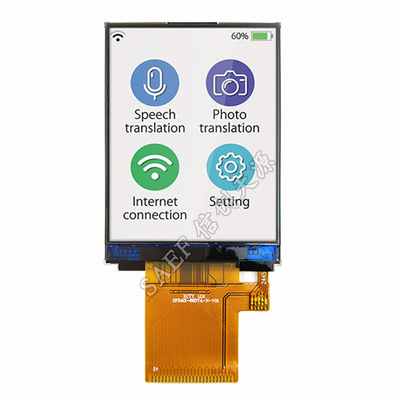

TFT LCD 2,4 дюйма 240x320 точек, 2,4 дюйма TFT дисплей MCU интерфейс ZIF FPC соединение
Быстрый обзор продукта:

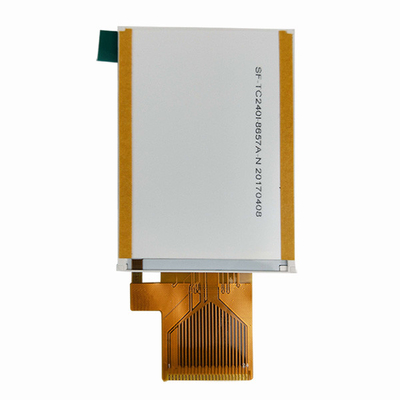

¢Номер модели SF-TC240I-8657A-N
′′2,4" TFT SPI 240x320
Размер: 2,4 дюйма
Разрешение: 240×320 точек
По направлению 12 часов.
Интерфейс: MCU
ИК драйвера: ST7789V
Контрольный совет: нет
Яркость ((cd/m2): 200
¢ Рама через отверстие: нет
¢Татч-экран: без сенсорного экрана
SF-TC240I-8657A-N - это диагональный 2,4-дюймовый модуль TFT-LCD с разрешением 240x320 пикселей.напряжение питания для аналоговых (VCC) диапазона от 2.5V до 3.0V. Этот модуль имеет панель поверхности отблескивания, направление просмотра 12 часов, инверсия шкала серого 6 часов, соотношение контраста 500:1.
Модуль SF-TC240I-8657A-NTFT-LCD в режиме портрета с яркостью 200 нит (типичное значение).SF-TC240I-8657A-N может работать при температуре от -20°C до +70°C; температура хранения колеблется от -30°C до +80°C.
Особенности:
| Продукт: | 20,4-дюймовый TFT LCD | Прикосновение к экрану | Без сенсорного экрана (настраивается) |
|---|---|---|---|
| Решение: | 240х320 точек | Размер стекла крышки: | Без (настраивается) |
| Направление просмотра: | 12:00 | Интерфейс: | МПУ 16 |
| Номер пин-кода: | 40 штифтов | Подключение: | Замыкание (настраивается) |
| Светимость поверхности: | 200 Cd/m2 ((нитов) | Продолжительность жизни светодиода: | 40000 часов |
| Управляющий блок: | ST7789V | Соответствие: | Соответствует требованиям REACH & RoHS |
20, 4 дюйма TFT LCD Дисплей Рисунок
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 2 | GND/K | Я... | Земля |
| 3 | LEDA | О | ЛЭД-анод |
| 4 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 5 | CS | Я... | Входной пин для сигнала выбора чипа |
| 6 | РС | Я... | Регистрировать выбранный сигнал |
| 7 | WR | Я... | Напишите входный пин для сигналов |
| 8 | РД | Я... | Читать входный шприц сигнала |
| 9-24 | DB0-DB15 | I/O | Отображение данных I/O |
| Положение | Символ | VАлюй | Единица |
| Напряжение питания для логики | VДД | 1.6~3.3 | V |
| Вводнапряжение | Вино | VДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VДД | 2.6 | 2.8 | 3.3 | V | – |
| Ток подачи | Я...ДД | – | – | 5 | mA | VДД=2,8В,Ta=25°C |
| Входное напряжение | VИХ | 0.8VDD | – | VDD | V | – |
| VЯ...Л | 0 | – | 0.2VDD | V | ||
| Ток утечки ввода | Я...IL | - Один.0 | – | 1.0 | mA | VIN=VДДили VСС |
| Положение | Симболь | МИН | Тип | Максимум | ЕДИНСТВО | ИспытаниеСостояние |
| Напряжение питания | Vf | 3.2 | V | Если=80mA | ||
| Ток подачи | Если | – | 80 | – | mA | – |
| Обратное напряжение | ВР | – | – | 5 | V | – |
| Рассеивание энергии | Pd | – | 288 | – | мВт | – |
| Интенсивность света для LCM |
– |
– | 200 | – | Cd/m2 | Если=80mA |
| Единообразие для LCM | – | 80 | – | – | % | Если=80 mA |
