Подробная информация о продукте:
|
| Продукт: | 3,5 дисплей дюйма TFT | Резолюция: | 320x240 точек |
|---|---|---|---|
| сенсорный экран: | с экраном касания PCAP | Объектив крышки: | Настраиваемый |
| Направление просмотра: | В шесть часов. | Интерфейс: | ИНТЕРФЕЙС RGB |
| Очертание Дим.: | 76.9x63.9x4.65 мм | Пин-номер: | 54 штифта |
| Ток подачи заднего освещения: | 20 мам | Напряжение подачи подсветки: | 19,2 v |
| Соединение: | ZIF FPC | Поверхностная яркость: | 320 cd/m2 (нит) |
| Напряжение питания для логики: | 10,6 ~ 3,3 В | Входное напряжение: | VDD+0.3 V |
| Операционная температура: | °C -20 до 70 | Температура хранения: | -30 до 80 °C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3.5" TFT LCD экран,Капацитивный сенсорный экран TFT LCD экран,RGB интерфейс tft lcd экран |
||
3.5" емкостный сенсорный экран TFT, 3,5" TFT LCD экран 320x240 RGB интерфейс Введение продукта
Быстрый обзор продукта
Номер модели SF-TO350M-8840A-CT
¥3,5" TFT сенсорный экран, 3,5" TFT LCD экран
Разрешение: 320х240 точек
Направление обзора: 6H
Интерфейс: RGB
ИК драйвера: HX8238
Яркость ((cd/m2)): 300
¢ Сенсорный экран: Проектируемый емкостный сенсорный экран (PCAP)
Пункт обнаружения: 5 пальцев
Описание
SAEF TECHNOLOGY SF-TO350M-8840A-CT представляет собой 3,5-дюймовый жидкокристаллический дисплей, который использует тонкопленочные транзисторы в качестве активных компонентов и включает в себя пиксели.3) дюймовая прозрачная TN-LCD главная панельРазрешение этой панели составляет 320 (RGB) x 240 пикселей, и она может отображать до 167M цветов.
SF-TO350M-8840A-CT оснащен сенсорным экраном PCAP, который представляет собой структуру G + G. SF-TO350M-8840A-CT поддерживает RGB-интерфейс, а сенсорный экран - интерфейс IIC.
Модуль SF-TO350M-8840A-CT TFT LCD широко используется в портативных устройствах, таких как черные ящики, смарт-устройства, мобильные POS, считыватели наличности, портативные телефоны с GPS, портативные ордерные машины,Анализаторы сигналов, компьютерное лабораторное оборудование, системы безопасности, домашняя автоматизация, мини-аудиоплееры и детские мониторы.
Особенности
| Продукт: | 3.5 дюймовый TFT дисплей |
| Решение: | 320х240 точек |
| Линза крышки: | Настраиваемый |
| Интерфейс: | Интерфейс RGB |
| Номер пин-кода: | 54 штифта |
| Прикосновение к экрану | С сенсорным экраном PCAP |
| Светимость поверхности: | 320 Cd/m2 |
| Направление просмотра: | В шесть часов. |
| Очертание: | 76.9x63.9x4.65 (мм) |
| Ток подачи фонаря: | 20 мА |
| Напряжение подачи заднего освещения: | 19.2 В |
| Подключение: | ZIF FPC |
| Входное напряжение: | VDD+0,3 В |
| Напряжение питания для логики: | 10,6 ~ 3,3 В |
| Рабочая температура: | -20 до 70 °C |
| Температура хранения: | -30 до 80 °C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
| Пин | Символ | Функция |
|---|---|---|
| 1 ~ 2 | Светодиодные... | Мощность для катода светодиодного подсветки |
| 3 ~ 4 | Светодиод + | Мощность для анода светодиодного подсветки |
| 5 ~ 7 | NC | Никакой связи. |
| 8 | /RESET | Перезагрузка оборудования |
| 9 | SPENA | Чип выбирает пин серийного интерфейса |
| 10 | SPCLK | Часовой пин серийного интерфейса (SPCK) |
| 11 | SPDAT | Пин ввода данных в последовательном режиме (SPDA) |
| 12 ~ 19 | B0~B7 | Автобус данных |
| 20 ~ 27 | G0~G7 | Автобус данных |
| 28 ~ 35 | R0~R7 | Автобус данных |
| 36 | HSYNC | Сигнал синхронизации линии |
| 37 | VSYNC | Сигнал синхронизации кадров |
| 38 | DCLK | Сигнал точечного часа и источник осциллятора |
| 39 ~ 40 | NC | Никакой связи. |
| 41 ~ 42 | ВКК | Силовое питание |
| 43 ~ 47 | NC | Никакой связи. |
| 48 ~ 50 | SEL2~SEL0 | Печень ввода для выбора режима интерфейса ввода |
| 51 | NC | Никакой связи. |
| 52 | DE | Дисплей включить кнопку от контроллера. Подключить к VDDIO или плавающей, если не используется. |
| 53 | DGND | Система заземляет ИК. |
| 54 | AVSS | Заземление для аналоговой схемы. |
| Положение | Символ | Минуты | Тип | Макс | Единица |
|---|---|---|---|---|---|
| Напряжение питания для LCM | ВКК | 1.6 | 2.8 | 3.3 | V |
| Ток подачи для LCM | МКК | - | 8.6 | 15 | mA |
| Поставка PCAP | VDDT | 3.0 | 3.3 | 3.6 | V |
| ICTP | - Я не знаю. | 45 | 68 | mA |

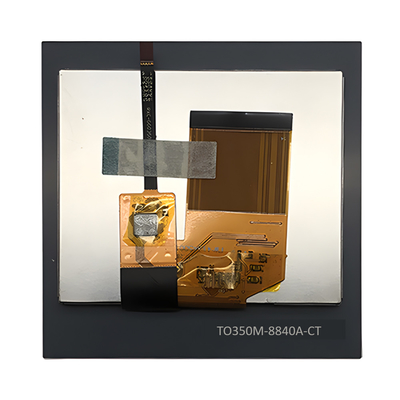

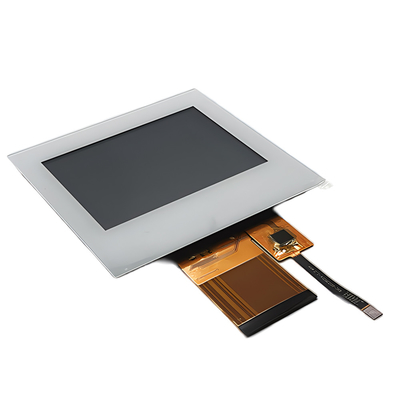

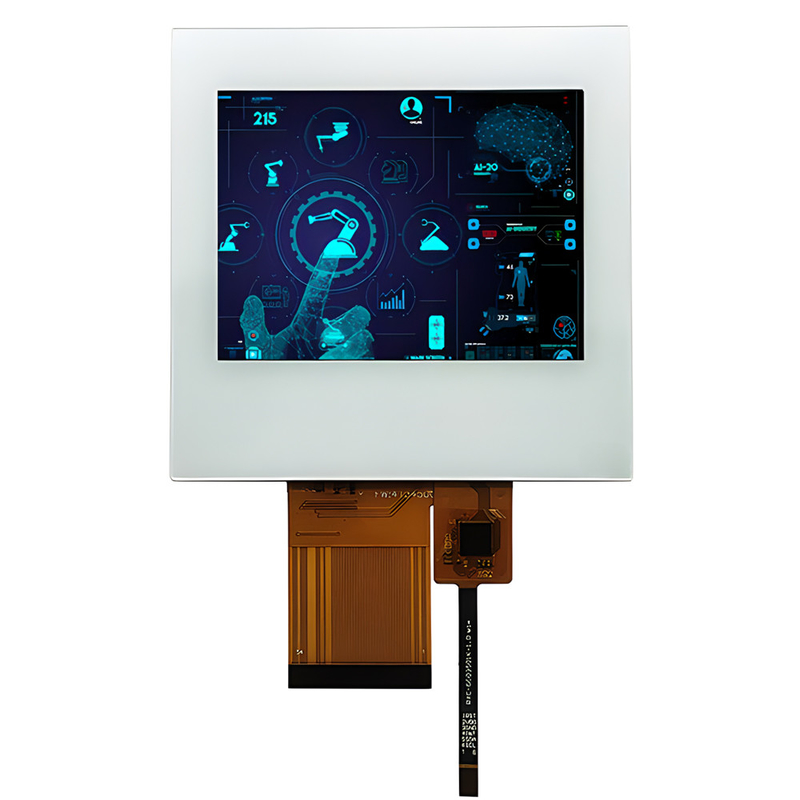

3.5" емкостный сенсорный экран TFT, 3,5" TFT LCD экран 320x240 RGB интерфейс Изображение продукта
