Подробная информация о продукте:
|
| Продукт: | 4,3 дисплей дюйма TFT LCD | Резолюция: | пикселы 480x800 |
|---|---|---|---|
| Интерфейс: | RGB | Направление просмотра: | Все углы обзора (IPS) |
| сенсорный экран: | С сопротивляющимся экраном касания | Поверхностная яркость: | 300 cd/m2 (настраивается) |
| Управляющий модуль: | HX8369-A01 | Управлять напряжением тока: | 2,8 v |
| Операционная температура.: | -20°C до +70°C | Температура хранения.: | -30°C до +80°C |
| Соединение: | ZIF FPC (настраиваемая) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Резистивный сенсорный экран RGB TFT дисплей,480x800 RGB TFT дисплей,Вертикальный ЖК-дисплей RGB TFT |
||
4.3 дюймовый RGB TFT дисплей 480x800 пикселей с резистивным сенсорным экраномВведение продукта
Быстрый обзор продукта
Размер: 4,3 дюйма IPS TFT дисплей
Разрешение: 480 x 800 точек
Направление обзора: IPS все углы обзора
Интерфейс: RGB
¢ IC драйвера: HX8369
Контрольный совет: Нет
Яркость (cd/m2): 300
¢ Сенсорный экран: Резистивная сенсорная панель
Описание продукта
SAEF TECHNOLOGY SF-TC430S-8501A-T представляет собой 4,3-дюймовый полный TFT-LCD дисплей с разрешением 480x800 (480 горизонтальных x 800 вертикальных пикселей).Напряжение питания (VCC) для управления ЖК-панелью 2Этот 4,3-дюймовый сенсорный модуль может использоваться для высококачественных цветовых изображений, требующих TFT-дисплея в встроенных системах,автоматизация, GPS, медицинское оборудование, промышленное оборудование, оборудование безопасности и т.д.
SF-TC430S-8501A-T - TFT типа IPS-LCD с яркостью 300 cd/m2 (типичное значение), подходящий для применений, требующих более яркого подсветки.Яркость поверхности может быть настроена на 1000cd/m2Этот резистивный 4,3-дюймовый дисплей с сенсорным экраном TFT может работать при температуре от -20 °C до +70 °C; температура его хранения находится в диапазоне от -30 °C до +80 °C.
Информация о продукте
| Продукт: | 4.3 дюймовый TFT LCD дисплей |
| Решение: | 480x800 пикселей |
| Интерфейс: | RGB |
| Направление просмотра: | Все углы обзора (IPS) |
| Прикосновение к экрану | С резистивным сенсорным экраном |
| Светимость поверхности: | 300 Cd/m2 (настраиваемая) |
| Управляющий блок: | HX8369-A01 |
| Напряжение привода: | 2.8 В |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
| Подключение: | ZIF FPC (настраиваемая) |
| Соответствие: | Соответствует требованиям REACH & RoHS |
4.3 дюймовый RGB TFT дисплей 480x800 пикселей с резистивным сенсорным экраномРисунок продукта
Определение фиксатора
| Нет, нет, нет. | Имя пин-кода | I/O | Описание |
| 1 | ГНД | Я... | Земля |
| 2 | LEDA | О | ЛЭД-анод |
| 3 | LEDK | О | Светодиодный катод |
| 4 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 5 | ОВВСК | Я... | Силовое питание 2.8V/1.8V Напряжение |
| 6 | СДО | Я... | Сигнал серийного ввода |
| 7 | SDI | Я... | Сигнал серийного ввода |
| 8 | ГНД | Я... | Земля |
| 9 | SCL_WR | Я... | Читать входный шприц сигнала |
| 10 | CS | Я... | Входной пин для сигнала выбора чипа |
| 11 | NC | Я... | NC |
| 12 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 13-20 | R0-R7 | I/O | Отображение данных I/O |
| 21-28 | G0-G7 | I/O | Отображение данных I/O |
| 29-36 | B0-B7 | I/O | Отображение данных I/O |
| 37 | DE | Я... | Сигнал включения данных для работы с интерфейсом RGB |
| 38 | ГНД | Я... | Земля |
| 39 | PLK | Я... | Сигнал точечного часа для работы с интерфейсом RGB |
| 40 | ГНД | Я... | Земля |
| 41 | HS | Я... | Линейный горизонтальный синхронизирующий сигнал |
| 42 | VS | Я... | Сигнал вертикальной синхронизации кадра |
| 43 | Идентификация | - | - |
| 44 | PWM | Я... | Этот шприц подключен к внешнему светодиодному драйверу. |
| 45-46 | ГНД | Я... | Земля |
| 47 | YU | О | Пин панели сенсорной |
| 48 | XL | О | Пин панели сенсорной |
| 49 | YD | О | Пин панели сенсорной |
| 50 | XR | О | Пин панели сенсорной |
| 51 | ГНД | Я... | Земля |
Характеристики постоянного тока
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | - | 25.6 | - | V | Если=20 мА | - |
| Ток подачи | Если | - | 20 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | - | - | мВт | - | |
| Интенсивность света для LCM |
- |
- | 300 | - | Cd/m2 | Если=20mA | - |
| Единообразие для LCM | - | 80 | - | - | % | Если=20 мА | - |
| Цвет подсветки | Белый | ||||||

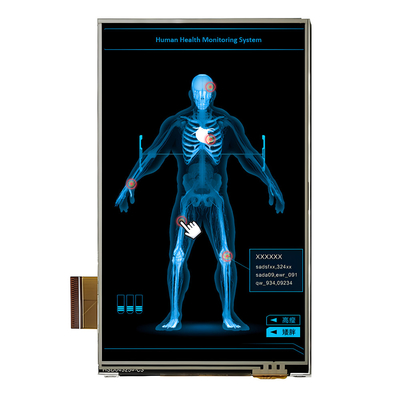

4.3 дюймовый RGB TFT дисплей 480x800 пикселей с резистивным сенсорным экраномИзображение продукта
Производитель TFT LCD дисплейного модуля - более 300 стандартных элементов TFT на линии
SAEF Technology является ведущим мировым производителем TFT LCD-дисплеев, базирующимся в Китае. SAEF предлагает широкий ассортимент продуктов для малых и средних размеров TFT-дисплеев в размерах от 0,96" до 1".22 дюйма круглый, 1,28 дюймовый круг,1.44", 1.54", 1.77, 2", 2.1" круглый, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 дюймов, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" и 28" TFT (диагональный размер активной области) и т. д. На этом сайте перечислено более 300 стандартных моделей TFT;Кроме того,, почти каждый пункт приемлемо вывести из стандартных пунктов для удовлетворения потребностей клиентов.
SAEF TFT дисплеи квалифицированы по промышленному стандарту, включая стандартные модули TFT-LCD, IPS TFT, высокояркость TFT LCD (дисплей, читаемый солнечным светом), панели TFT с панелями управления,Тип строк TFT, Wide Temperature TFT LCD. Эти дисплеи включают режим пейзажа или портрета.SAEF TFT LCD дисплеи доступны в различных разрешениях, а также сенсорный экран в опциональной резистивной и проецируемой емкостной (PCAP сенсорный экран) технологииМногие из наших модулей TFT имеют более одного интерфейса, включая MCU, RGB, TTL, LVDS и MIPI DSI.Модули SAEF TFT идеально подходят для ряда приложений, включая промышленное управление, кофеварка, медицинское оборудование, система POS, автоматизация, GPS-навигатор, белые товары, контроль энергии, телекоммуникации, медицинское оборудование и т.д.
Почему выбрать нас?
1Мы предоставляем решения для LCD дисплеев.
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?SAEF может соответствовать вашим требованиям к LCD.
2. Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?SAEF может предоставить пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая воздушные и оптические связи..
3Приверженность надежности качества
SAEF имеет сертификаты ISO9001:2015 и ISO14000, соответствующие требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.
