Подробная информация о продукте:
|
| Продукт: | 4,3 дисплей дюйма TFT | Резолюция: | 480x272 |
|---|---|---|---|
| Направление просмотра: | IPS, все углы зрения | Управляющий модуль: | ST7283 |
| сенсорный экран: | Нет (RTP и CTP необязательны) | Пин-номер: | 40 штырей |
| Соединение: | ZIF FPC 46 мм | Поверхностная яркость: | 500 cd/m2 (нитов) |
| Рабочее напряжение: | 3.3В | Интерфейс: | RGB |
| Операционная температура.: | от 20°C до +70°C | Температура хранения.: | -30°C до +80°C |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 480*272 пикселя TFT LCD дисплей,4 |
||

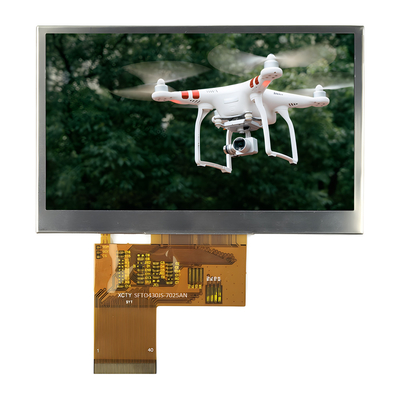

4.3 дюймовый IPS 480*272 пикселя TFT LCD дисплей, RGB 4,3-дюймовый TFT экранПВведение
Быстрый обзор продукта
4,3 дюйма TFT LCD модуль, 4,3 дюйма TFT модуль
Разрешение: 480x272 точки
Направление обзора: IPS, все углы обзора
Интерфейс: RGB
∆Операционная температура: -20°C до +70°C
¢ IC водителя: ST7283
Контрольный совет: Нет
Яркость (cd/m2): 500
¢ Рама через отверстие: нет
¢ Сенсорная панель: Резистивный сенсорный экран
Описание
Этот 4,3-дюймовый RGB дисплей обладает достаточной яркостью и может обеспечивать яркость 300 нит, 500 нит, 1000 нит, 1500 нит для внутреннего или наружного использования.Благодаря технологии IPS и 16 миллионам цветовОтлично выглядит под любым углом.
Этот сенсорный дисплей использует резистивное сенсорное восприятие, что делает его отличным выбором для использования на открытом воздухе.
Этот 4,3-дюймовый бесприкосновенный монитор имеет тот же вывод, что и наши резистивные и емкостные сенсорные дисплеи.
Информация о продукте
| Продукт: | 4.3 дюймовый TFT дисплей |
| Решение: | 480х272 |
| Светимость поверхности: | 500 Cd/m2 (ниты) |
| Направление просмотра: | IPS, все углы зрения |
| Интерфейс: | RGB |
| Управляющий блок: | СТ7283 |
| Номер пин-кода: | 40 штифтов |
| Прикосновение к экрану | Нет (RTP и CTP необязательны) |
| Подключение: | ZIF FPC 46 мм |
| Рабочее напряжение: | 3.3В |
| Рабочая температура: | 20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
| Продолжительность жизни светодиода: | 40000 часов |
| Соответствие: | Соответствует требованиям REACH & RoHS |
4.3 дюймовый IPS 480*272 пикселя TFT LCD дисплей, RGB 4,3-дюймовый TFT экранПродуктРисунок
Определение фиксатора
| Нет, нет, нет. | Имя пин-кода | I/O | Описание |
| 1 | Светодиод-К | Я... | Светодиодный катод |
| 2 | Светодиод-А | Я... | ЛЭД-анод |
| 3 | ВСС | Я... | Силовое заземление |
| 4 | VDD | Я... | Источник питания |
| 5 - 12 | R00-R07 | Я... | Сигнал данных RED (LSB) |
| 13-20 | G00-G07 | Я... | ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
| 21-28 | R00-R07 | Я... | Синий сигнал передачи данных (LSB) |
| 29 | ВСС | Я... | Силовое заземление |
| 30 | DLCK | Я... | Сигнал часа для выборки каждой даты |
| 31 | DISP | Я... | Отображение сигнала включения/выключения |
| 32 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 33 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 34 | DE | Я... | Вводные данные включить управление |
| 35 | NC | - | Открыть |
| 36 | ГНД | Я... | Силовое заземление |
| 37 | XR | Я... | ПИН-код сенсорной панели |
| 38 | YD | Я... | ПИН-код сенсорной панели |
| 39 | XL | Я... | ПИН-код сенсорной панели |
| 40 | YU | Я... | ПИН-код сенсорной панели |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 3.0-3.6 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Ток подачи | IDD | - | ТБД | - | mA | VDD=3,3V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Ток утечки ввода | IIL | - | ТБД | - | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 20.3 | 22.4 | 24 | V | Если=20mA | - |
| Ток подачи | Если | - | 20 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 448 | - | мВт | - | |
| Интенсивность света для LCM |
- |
- | 500 | - | Cd/m2 | Если=20mA | - |
| Единообразие для LCM | - | 70 | 75 | - | % | Если=20mA | - |
| Цвет подсветки | Белый | ||||||
