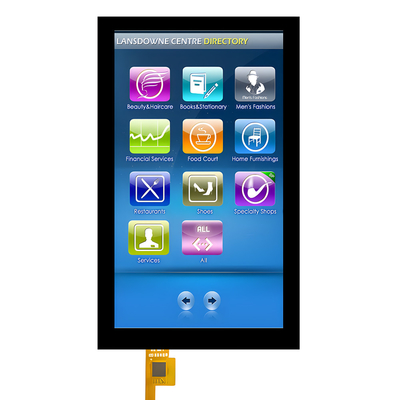

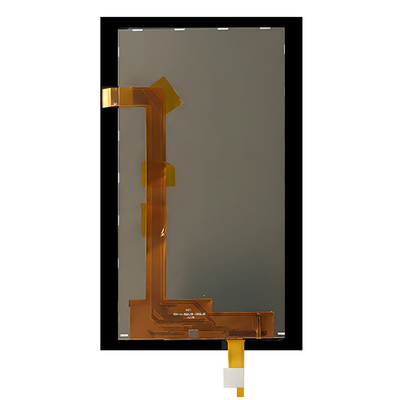

5 дюймовый TFT дисплей Производитель, портретный тип 5 дюймовый PCAP TFT дисплей

5 дюймовый TFT дисплей Производитель, портретный тип 5 дюймовый PCAP TFT дисплей Введение

Особенности

• Этот 5-дюймовый TFT LCD дисплей SF-TC500I-8725B-CT3 имеет диагональ 5 дюймов и разрешение 720x1280 пикселей.
• Этот 5-дюймовый модуль ЖК-дисплея оснащен интегральной схемой ILI9881C, которая включает функции контроллера и драйвера IC, и поддерживает интерфейсы MIPI.
• Этот 5-дюймовый PCAP TFT дисплей имеет напряжение питания (Vdd) в диапазоне от 2,6 В до 3,3 В (типичное значение 2,8 В).
• Этот 5-дюймовый ЖК-дисплей представляет собой дисплей типа IPS с углом полного обзора 85/85/85/85 максимум.
• Этот 5-дюймовый портретный TFT SF-TC500I-8725B-CT3 отображается в режиме портрета с яркостью 300 нит и может быть настроен до 1000 нит в соответствии с требованиями клиента.
• Этот 5-дюймовый TFT-дисплей оснащен сенсорной панелью PCAP (проекционная емкость), включающей IC GT5688, интерфейс I2C и технологию 5-точечного сенсорного управления,предоставление отзывчивого и удобного для пользователя опыта.
• Этот 5-дюймовый PCAP TFT дисплей может работать при температурах от -20 °C до +70 °C; температура его хранения находится между -30 °C и +80 °C.
• Независимо от того, используется ли он в помещении или на открытом воздухе, этот 5-дюймовый TFT LCD дисплей может удовлетворять различным требованиям к дисплею.домашняя автоматизация, системы контроля доступа, оборудование для мониторинга, анализаторы, системы безопасности, системы орошения садов и широкий спектр применений.

Информация о продукте

5 дюймовый TFT дисплей Производитель, портретный тип 5 дюймовый PCAP TFT дисплей Рисунок

Характеристики постоянного тока

Примечание: напряжение, превышающее выше указанное, может повредить модуль.

Заднее освещение Электрооптические характеристики

1Однородность = Min/Max * 100%

2. Время службы светодиода определяется следующим образом:Конечная яркость составляет 70% от исходной яркости;Место измерения: (X*Y: Область освещения);

Оптические характеристики

Условия действия:1. Измерение окружающей среды: темная комната; 2. температура окружающей среды: 25±2°C; 3.

Определение кнопки TFT LCD

Пин 1, LEDA LED анод

Pin2, LEDK LED катод

Пин 3, ВСК питание 2,8 В

Pin4, IOVCC питание 1.8V/2.8V напряжение

Пин 5, ГНД, электростанция.

Pin6, CLKP DSI-CLK+ часовые сигналы

Pin7, CLKN DSI-CLK-сигналы часовой

Пин 8, ГНД, электростанция.

Pin9, D0N DSI-D0- сигналы данных

Пин10, D0P DSI-D0+ сигналы данных

Пин-11, ГНД Сила Земля

Сигналы данных Pin12, D1N DSI-D1

Сигналы данных Pin13, D1P DSI-D1+

Пин-14, ГНД Силовая линия.

Сигналы данных PIN15, D2N NC DSI-D2

Сигналы данных PIN16, D2P NC DSI-D2+

Пин 17, ГНД Силовая линия.

Сигналы данных PIN18, D3N NC DSI-D2

Сигналы данных Pin19, D3P NC DSI-D2+

Пин-20, ГНД, электростанция.

Pin21, TE питание 2,8В

Pin22, LCD_ID LCD_ID

Pin23, RESET Регистрируйте выбор пин

Пин-24, ГНД Силовая линия.

Pin25, GND Power Ground. Я не знаю.

CTP Pin определение

Пин-1, ГНД

Пин 2, СДА - 2,8 В

Пин 3, SCL - 2,8 В

Pin4, VDD - 3,3 Вт

Пин 5, INT

Пин 6, РСТ.

Производитель 5-дюймового TFT дисплея, портретный тип 5-дюймового PCAP TFT дисплея

Проектируемый емкостный сенсорный экран (PCAP)

Проекционный конденсатор (PCAP) обеспечивает быструю и чувствительную реакцию и надежность профессионального уровня.Проекционный емкостный сенсорный экран Saef Technology разработан специально для строгих промышленныхМы также можем объединить PCAP сенсорные экраны с жидкокристаллическими дисплеями (LCD),что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.

Стекло покрытия:

1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF

Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232

Производственные мощности и сертификаты
