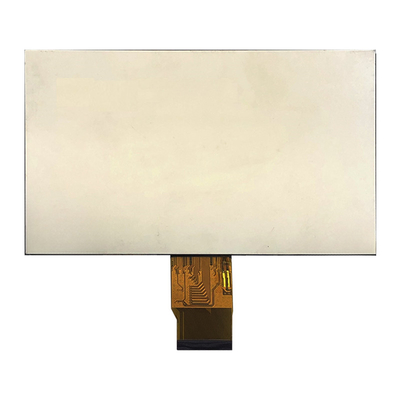

7 дюймовый TFT 40 Pin LVDS ЖК-дисплей Фабрика поставки 1024x600 пикселей Экран Продукт ввод
SFTO700XC-7052AN TFT LCD дисплей представляет собой 7-дюймовый экран с полным углом просмотра типа IPS с разрешением 1024x600 пикселей.этот TFT экран SFTO700XC-7052AN работает на 3.3V (напряжение питания), Vdd от 3,0V до 3,6V.
SFTO700XC-7052AN разработан с емкостной сенсорной панелью, IIC и USB интерфейс необязательно.ТФТ сенсорный ЖК-дисплей SFTO700XC-7052AN в хорошем качествеКак дисплей промышленного класса, этот продукт широко используется в промышленных и медицинских приложениях, POS терминале, HMI, домашней автоматизации, системе безопасности и т. Д.
Особенности
| Продукт: |
7-дюймовый LVDS TFT LCD дисплей |
| Решение: |
1024 RGB X 600 |
| Интерфейс: |
ЛВДС |
| Направление просмотра: |
IPS, все углы обзора (85/85/85/85) |
| Светимость поверхности: |
300 Cd/m2 ((нитов) |
| Номер пин-кода: |
40 штифтов |
| Очертание: |
164.9 ((H) x100.0 ((V) × 2.8 ((T) (мм) |
| Активная зона: |
154.21 ((H) x85.92 ((V) (мм) |
| Обработка поверхности: |
Твердое покрытие ((3H) |
| Подключение: |
Подключение |
| Прикосновение к экрану |
CTP Факультативно |
| Цвета отображения: |
16.7 М |
| Рабочая температура: |
-20°C до +70°C |
| Температура хранения: |
-30°C до +80°C |
| Сертификат: |
ISO9001:2015 / ISO1400:2015 |
| Соответствие: |
Соответствует требованиям REACH & RoHS |
>Этот 7-дюймовый TFT-дисплей представляет собой цветную активную матрицу TFT-LCD, которая использует аморфный кремниевый TFT (теннопленочный транзистор) в качестве активного устройства переключения.

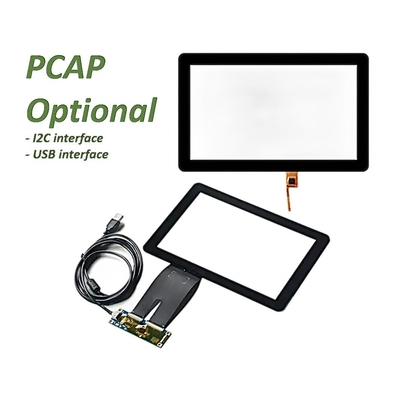

>Этот 7-дюймовый PCAP TFT LCD дисплей имеет емкостный сенсорный экран с крышкой стекла, которая может быть настроена в соответствии с требованиями клиента.
>Цветовая гамма, типичная для этого 7-дюймового TFT-экрана, составляет 50% Min.45%.
>Этот 7-дюймовый LCD TFT имеет типичное время отклика 30 мс и максимум 35 мс.
>Этот 7-дюймовый 1024x600 TFT LCD дисплей имеет контрастное соотношение Typ:1000 Min:800.
>Этот 7-дюймовый LVDS TFT-монитор может работать в широком диапазоне температур от -20 до +70 градусов.
>Этот 7-дюймовый IPS TFT LCD - экологически чистый продукт, свободный от RoHS и галогенов.
>Этот 7-дюймовый емкостный сенсорный монитор имеет низкое рабочее напряжение и низкое потребление энергии.

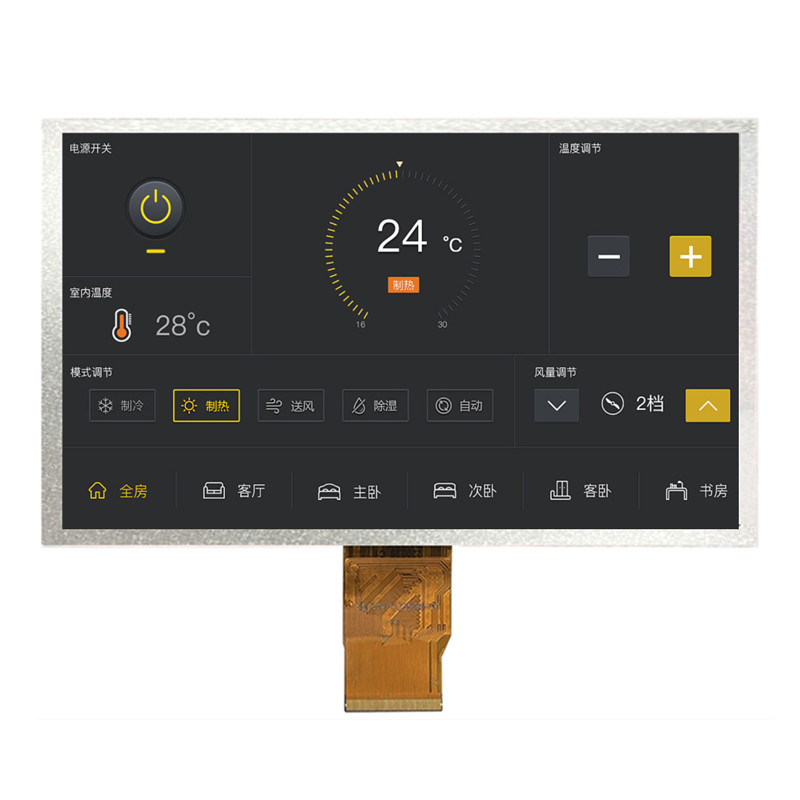

7 дюймовый TFT 40 Pin LVDS ЖК-дисплей Фабричная поставка 1024x600 пикселей Дисплей продукта рисунок
Определение фиксатора
Примечание 1:
если входные данные LVDS составляют 6 бит, selb должно быть установлено на высокий уровень;
если входные данные LVDS составляют 8 бит, selb должен быть настроен на низкий уровень;
Примечание 2:
Когда CABC_EN=00, CABC OFF.
Когда CABC_EN=01, изображение пользовательского интерфейса.
Когда CABC_EN=10, все еще изображение.
Когда CABC_EN=11, движущееся изображение.
Когда CABC выключен, не подключайте DIMO, иначе подключить его к подсветке
Примечание 3:
Когда L/R=0 установлено направо налево направление сканирования.
Когда L / R = 1 настроить слева направо направление сканирования.
Когда U/D=0 устанавливается направление сканирования сверху вниз.
Когда U/D=1 устанавливают направление сканирования снизу вверх
7 дюймовый TFT 40 Pin LVDS ЖК-дисплей Фабричная поставка 1024x600 пикселей
Производственные мощности и сертификаты
Производитель TFT LCD дисплейного модуля - более 300 стандартных элементов TFT на линии
SAEF Technology является ведущим мировым производителем TFT LCD-дисплеев, базирующимся в Китае. SAEF предлагает широкий ассортимент продуктов для малых и средних размеров TFT-дисплеев в размерах от 0,96" до 1".22 дюйма круглый, 1,28 дюймовый круг,1.44", 1.54", 1.77, 2", 2.1" круглый, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" круглый, 3.5", 3.6" круглый, 3.7", 4" круглый, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" и 28" TFT (диагональный размер активной области) и так далее.На этом сайте перечислено более 300 стандартных моделей TFTКроме того, практически каждый пункт можно вывести из стандартных пунктов для удовлетворения потребностей клиентов.
SAEF TFT дисплеи квалифицированы по промышленному стандарту, включая стандартные модули TFT-LCD, IPS TFT, высокояркость TFT LCD (дисплей, читаемый солнечным светом), панели TFT с панелями управления,Тип строк TFT, Wide Temperature TFT LCD. Эти дисплеи включают режим пейзажа или портрета.SAEF TFT LCD дисплеи доступны в различных разрешениях, а также сенсорный экран в опциональной резистивной и проецируемой емкостной (PCAP сенсорный экран) технологииМногие из наших модулей TFT имеют более одного интерфейса, включая MCU, RGB, TTL, LVDS и MIPI DSI.Модули SAEF TFT идеально подходят для ряда приложений, включая промышленное управление, кофеварка, медицинское оборудование, система POS, автоматизация, GPS-навигатор, белые товары, контроль энергии, телекоммуникации, медицинское оборудование и т.д.
