Подробная информация о продукте:
|
| Продукт: | 10,1 дисплей дюйма TFT LCD | Резолюция: | 1280 RGB x 800 |
|---|---|---|---|
| Поверхностная яркость: | 420 cd/m2 ((nits) | сенсорный экран: | RTP |
| интерфейс: | 8-битный интерфейс LVDS | Направление просмотра: | IPS, все углы обзора (85/85/85/85) |
| Пин-номер: | 40 штифтов | Очертание Дим.: | 229.46 (H) x149.1 ((V) x 4.3 ((T) (мм) |
| Активная зона: | 216.96 (H) x 135.6 ((V) (мм) | Обработка поверхности: | Твердое покрытие ((3H) |
| Отображение цветов: | 16,7 m | Соединение: | ZIF |
| Операционная температура.: | -20°C до +70°C | Температура хранения.: | -30°C до +80°C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 10,1 дисплей дюйма TFT LCD |
||
10.1 дюймовый TFT LCD дисплей с разрешением 1280x800 с резистивной сенсорной панелью Введение продукта
SAEF Technology SFTO1010LX-7047A-T TFT LCD дисплей представляет собой 10,1 дюймовый экран IPS типа с полным углом просмотра с разрешением 1280x800 пикселей.SFTO1010LX-7047A-T высокая яркость TFT LCD экран 3.9V (макс. значение) для рабочего напряжения. Vdd от 2,3V до 3,6V.
SFTO1010LX-7047A-T разработан с резистивной сенсорной панелью, Этот модуль TFT имеет светимость 420cd / м2 и он широко используется в промышленных счетчиках и приборах, медицинских устройствах, устройствах GPS,POS-терминал, считыватель наличных, сканер, домашняя автоматика, телефон конференц-конференции, анализаторы, бытовая техника, домашняя автоматика, система безопасности и т.д.
Особенности
Этот 10,1-дюймовый промышленный TFT дисплей может работать при температуре от -20°C до +70°C, температура хранения составляет от -30°C до +80°C.
Этот резистивный сенсорный экран 10,1 дюйма TFT отображает 16,7M цвета.
Этот 10,1-дюймовый сенсорный ЖК-дисплей имеет диаметры 229.46 (H) X149.1 ((V) X 4.3 ((T) (мм), VA 216.96 (H) X 135.6 ((V) (мм).
Этот 10,1-дюймовый TFT дисплей поддерживает 8-битный интерфейс LVDS, 40 пин (zip-соединение).
Этот TFT дисплей 10,1 дюйма является IPS все направления просмотра
Для этого 10,1" TFT LCD, мы спроектировали Verion с емкостным сенсорным экраном, пожалуйста, поищите на нашем сайтеSFTO1010LX-7047A-CT.
Для этого 10,1" TFT экрана, мы рекомендуемSFRA101H-1280800A-CTдлясовместим с Raspberry Pi с подключением HDMI.
| Продукт: | 10.1 дюймовый TFT LCD дисплей |
| Решение: | 1280 RGB x 800 |
| Светимость поверхности: | 420 Cd/m2 ((нитов) |
| Интерфейс: | Интерфейс LVDS 8 бит |
| Прикосновение к экрану | Резистивная сенсорная панель |
| Номер пин-кода: | 40 штифтов |
| Направление просмотра: | IPS, все углы обзора (85/85/85/85) |
| Очертание: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (мм) |
| Активная зона: | 216.96 (H) X 135.6 ((V) (мм) |
| Цвета отображения: | 16.7 М |
| Обработка поверхности: | Твердое покрытие ((3H) |
| Подключение: | ZIF |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям REACH & RoHS |

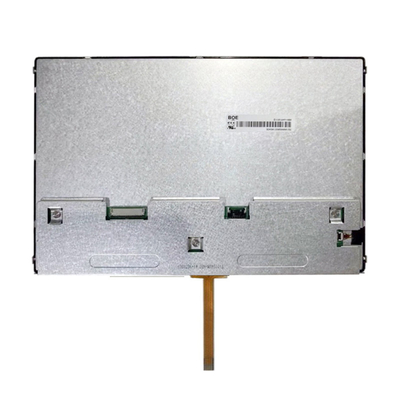

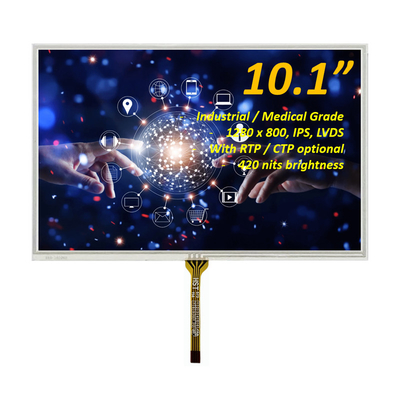

10.1 дюймовый TFT LCD дисплей с разрешением 1280x800 с резистивной сенсорной панелью Рисунок продукта
Абсолютные максимальные рейтинги
Примечание 1: Если температура воздуха ниже 50oC, максимальная влажность составляет 90%RH, если температура воздуха выше 50oC, абсолютная влажность должна быть ниже 60%RH.
Примечание 2: Время отклика будет чрезвычайно медленным при рабочей температуре около -10°C, а при высокой температуре работы задняя поверхность станет темнее.
Характеристики постоянного тока
Примечание 1: сначала нанесите VDD и VGL на ЖК, а затем нанесите VGH.
Примечание 2: Настройка VDD должна соответствовать выходному напряжению сигналов системной платы клиента.
Примечание 3: Типичная VCOM является только базовым значением, она должна быть оптимизирована в соответствии с каждым LCM.
Оптические характеристики
Определение фиксатора

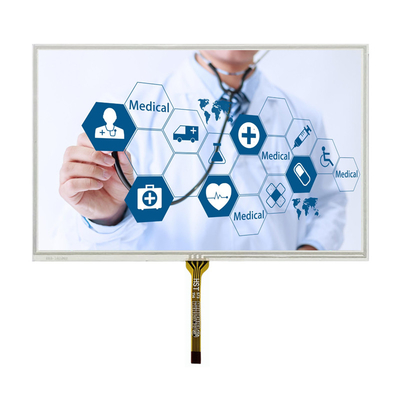

10.1 дюймовый TFT LCD дисплей с разрешением 1280x800 с резистивной сенсорной панелью Рисунок продукта
Производственные мощности и сертификаты
Производитель TFT LCD дисплейного модуля - более 300 стандартных элементов TFT на линии
SAEF Technology является ведущим мировым производителем TFT LCD-дисплеев, базирующимся в Китае. SAEF предлагает широкий ассортимент продуктов для малых и средних размеров TFT-дисплеев в размерах от 0,96" до 1".22 дюйма круглый, 1,28 дюймовый круг,1.44", 1.54", 1.77, 2", 2.1" круглый, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 дюймов, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" и 28" TFT (диагональный размер активной области) и т. д. На этом сайте перечислено более 300 стандартных моделей TFT;Кроме того,, почти каждый пункт приемлемо вывести из стандартных пунктов для удовлетворения потребностей клиентов.
SAEF TFT дисплеи квалифицированы по промышленному стандарту, включая стандартные модули TFT-LCD, IPS TFT, высокояркость TFT LCD (дисплей, читаемый солнечным светом), панели TFT с панелями управления,Тип строк TFT, Wide Temperature TFT LCD. Эти дисплеи включают режим пейзажа или портрета.SAEF TFT LCD дисплеи доступны в различных разрешениях, а также сенсорный экран в опциональной резистивной и проецируемой емкостной (PCAP сенсорный экран) технологииМногие из наших модулей TFT имеют более одного интерфейса, включая MCU, RGB, TTL, LVDS и MIPI DSI.Модули SAEF TFT идеально подходят для ряда приложений, включая промышленное управление, кофеварка, медицинское оборудование, система POS, автоматизация, GPS-навигатор, белые товары, контроль энергии, телекоммуникации, медицинское оборудование и т.д.
