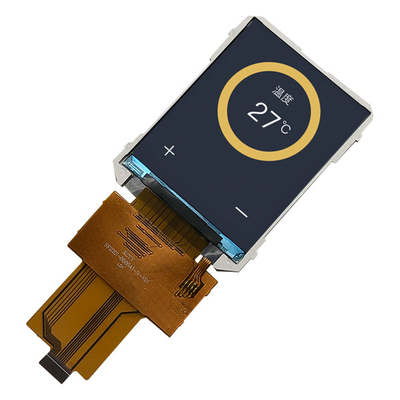

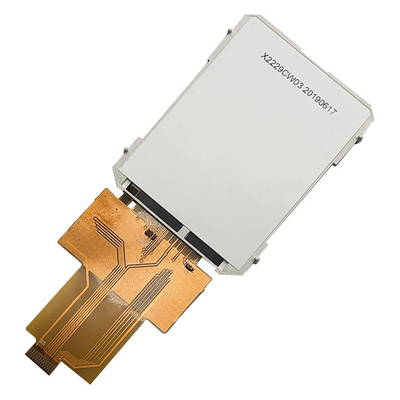

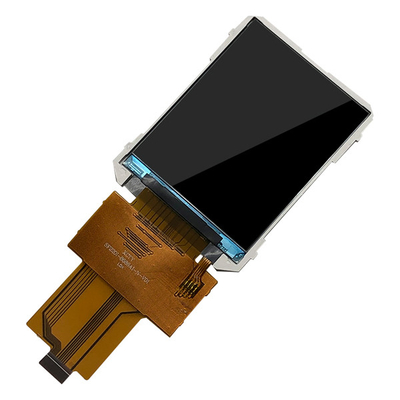

2.2'' дюймовый SPI TFT LCD дисплей ILI9225G QCIF 176x220 сенсорный экран, Китайский производитель TFT

2.2'' дюймовый SPI TFT LCD дисплей ILI9225G QCIF 176x220 сенсорный панель экран, Китайский производитель TFT Введение продукта

SF-TC220I-8686A1-Nэто 2,2-дюймовый диагональный цветный QCIF 170x220 TFT LCD дисплей. его легко управлять MCU. Этот 2,2-дюймовый TFT LCD без сенсорного экрана (по желанию) можно использовать в встроенных системах,промышленное устройство, охрана и портативное оборудование, которое требует отображения в высоком качестве и красочное изображение. Он поддерживает интерфейс SPI. Для легкого подключения к вашему хосту,FFC/FPC хвостовые маты с легко находящимися розетками.

SF-TC220I-8686A1-N имеет множество дополнительных конструкций из-за различной среды применения. он поддерживает EMI-тестирование и строгое тестирование надежности, с и без резистивной сенсорной панели,с / без емкостного сенсорного экрана, более высокая яркость до 1000 нит.

Особенности:

Часто задаваемые вопросы

Вопрос 1: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества. Смешанные образцы с разными номерами предметов приемлемы.

Вопрос 2: Как насчет сроков?

Ответ: для готовых продуктов образцы на складе немедленно. 1-1.5 недель для передела образцов. 4-6 недель для массового производства. Для готовых продуктов 2-3 дня для предложения о чертеже;2 часа для отбора образцов при одобрении чертежа; 5-6 часов для испытательного производства/серийного производства при утверждении образца.

Q3. Есть ли у вас какие-либо ограничения MOQ для образцов и производственных заказов?

О: Низкий MOQ. 3-5 штук для проверки образцов доступны. MOQ массового производства обычно 1K / лот. Мы поддерживаем qty ниже, чем MP MOQ для заказа с пробегом / PP-run.

Вопрос 4: Как вы отправляете товары и сколько времени требуется для прибытия?

Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 5-7 дней. Авиаперевозка и морская перевозка также необязательны.

Вопрос 5: Как сделать заказ на LCD-модуль?

A: Во-первых, сообщите нам о ваших требованиях или приложении.

Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.

В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.

В-четвертых, мы организуем производство.

Вопрос 6. Можно ли напечатать свой логотип на LCD-продукте?

Ответ: Да. Пожалуйста, сообщите нам формально на этапе проектирования, и мы сделаем образцы с вашим логотипом для вашего тестирования и одобрения образца. После одобрения образца массовое производство будет следовать утвержденным образцам.

Q7: Вы предлагаете гарантию на продукцию?

О: Да, мы предлагаем 1 год гарантии на наши продукты.

Вопрос 8: Как обращаться с неисправными?

A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.

Во-вторых, в течение гарантийного периода мы будем отправлять новые ЖК с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.

2.2'" дюймовый SPI TFT LCD дисплей ILI9225G QCIF 176x220 сенсорный панель экран, Китайский производитель TFT

2.2'' дюймовый SPI TFT LCD дисплей ILI9225G QCIF 176x220 сенсорный панель экран, Китайский производитель TFT Введение продукта

Производственные мощности и сертификаты

ЖК-дисплей с сенсорным экраном
1.1 Резистивный сенсорный экран
До появления iPhone почти исключительно использовались резистивные сенсорные экраны, которые использовали датчики давления для контроля обнаружения контактов,требующий прямого контакта напряжения для определения положения прикосновения путем обнаружения сопротивления.

Основная часть резистивного сенсорного экрана представляет собой резистивный пленочный экран, который очень хорошо сочетается с поверхностью дисплея, который представляет собой многослойную композитную пленку,использующий слой стекла или твердой пластиковой пластины в качестве базового слоя, и поверхность покрыта прозрачным оксидом металла (прозрачным проводящим сопротивлением) проводящим слоем, который покрыт слоем отверждения внешней поверхности,пластмассовый слой, гладкий и противоотталкивающий, а его внутренняя поверхность также покрыта покрытием,и есть много маленьких (менее 1/1000 дюйма) прозрачных точек изоляции между ними, чтобы отделить два слоя проводящего слоя изоляцииКогда палец касается экрана, два слоя проводящих слоев соприкасаются в точке касания, и сопротивление меняется, генерируя сигнал в направлении X и Y,который затем отправляется на контроллер с сенсорным экраномКонтроллер обнаруживает этот контакт, вычисляет положение (X,Y), а затем моделирует поведение мыши на основе полученного положения.Это самый базовый принцип резистивной технологии сенсорных экранов.

Используемый автором сенсорный экран представляет собой резистивный сенсорный экран, а его собственный чип управления сенсорным экраном XPT2046 (на задней части ЖК-дисплея U1 находится чип).XPT2046 - это 4-проводной контроллер с сенсорным экраном (SPI-коммуникация) с 12-битным разрешением 125KHz. XPT2046 поддерживает интерфейсы I/O низкого напряжения от 1,5 В до 5,25 В. XPT2046 может определять положение нажатого экрана путем выполнения двух преобразований A/D,и в дополнение к измерению давления, наносимого на сенсорный экран. диапазон температуры работы -40°C ~ +85°C.

Чип полностью совместим с ADS7843 и ADS7846, и вы можете ознакомиться с информационным листом этих двух чипов для подробного использования этого чипа.
Примечания:

(1) При использовании чипа XPT2046 напрямую используйте связь SPI (как программное, так и аппаратное) для считывания высокого 12-битного вывода данных терминалом MISO,и затем читать координаты X и Y через координаты конверсии и фильтрации операций; (Это можно увидеть в процессе программирования)

(2) В связи со своими особыми физическими свойствами, основное использование резистивного сенсорного экрана требует калибровки касательной ошибки.но данные калибровки резистивного экрана того же типа ЖК-дисплея примерно;

(3) Из-за наличия механизма, который должен быть калиброван для резистивных сенсорных экранов, обычно необходимо калибровать перед использованием.мы можем использовать 24CXX (EEPROM) для сохранения параметров компенсации калибровки, и тогда мы не должны перекалибровывать каждый раз, когда мы включаем компьютер; (В качестве последнего средства, учитывая стоимость,на самом деле можно сохранить данные калибровки в флэш - не очень рекомендуется);

Преимущества резистивного сенсорного экрана: высокая точность, низкая цена, сильная антиинтерферентная способность и хорошая стабильность.
Недостатки резистивного сенсорного экрана: легко поцарапаться, светопроницаемость не очень хорошая и не поддерживает многоприкосновение (требуется коррекция даты,в противном случае смещение не маленькое)

1.2 Капацитивный сенсорный экран
В настоящее время почти все смартфоны, включая планшетные компьютеры, используют емкостный экран как сенсорный экран, емкостный экран - это использование сенсорного устройства человеческого тела для управления обнаружением контактов,отсутствие прямого контакта или только легкий контакт, путем обнаружения индуцированного тока для определения координатов касания. (В настоящее время основным является емкостный сенсорный экран)

Существует два основных типа емкостных сенсорных экранов:

1Поверхностный емкостный сенсорный экран.

Поверхностная емкостная технология сенсорного экрана использует ITO (индий цин оксид,прозрачный проводящий материал) проводящая пленка для восприятия осязательного поведения поверхности экрана с помощью обнаружения электрического поляНо поверхностные емкостные сенсорные экраны имеют некоторые ограничения, они могут распознавать только один палец или один прикосновение.

2Проектированный емкостный сенсорный экран.

Проектированные емкостные сенсорные экраны - это датчики, которые используют электроды сенсорного экрана для излучения линий электростатического поля.Существует два типа емкости, которые обычно используются в технологии проектирования емкостного зондирования: самоконденсация и взаимодействие.

Самокапацитантность, также известная как абсолютная емкость, является наиболее широко используемым методом, а самокапацитантность обычно относится к емкости, состоящей из сканирующего электрода и заземления.На поверхности стекла, имеются поперечные и продольные сканирующие электроды из ITO, и между этими электродами и землей образуют емкостный полюс.конденсатор добавляется параллельно с цепью, тем самым изменяя общую емкость сканирующей линии.

Взаимодействующая емкость, также известная как протяженная емкость, образует емкость на пересечении поперечных и продольных электродов ITO на поверхности стекла.Интерактивный метод сканирования емкости заключается в сканировании изменения емкости на каждом пересечении, чтобы определить положение точки соприкосновенияПри прикосновении, это повлияет на соединение соседних электродов, тем самым изменяя емкость на пересечении,и метод сканирования интерактивной емкости может обнаружить значение емкости каждого пересечения и изменение емкости после прикосновенияВ настоящее время сенсорные экраны смартфонов, планшетов и т.д.все используют интерактивную емкостную технологию. (ЛКД автора точного атомной элитной доски является емкостным сенсорным экраном)

Трансмиссивный емкостный сенсорный экран использует две колонны электродов в вертикальных и горизонтальных колоннах, чтобы сформировать сенсорную матрицу для сенсорного прикосновения.электрод оси X и электрод оси YЭлектрод на картинке на самом деле прозрачен, и он здесь для удобства всех.точность и разрешение прозрачного электродного емкостного экрана в осях X и Y связаны с количеством каналов в осях X и Y, и чем больше каналов, тем выше точность.
