Портрет 1,77 дюйма TFT LCD дисплей SPI 128x160 ST7735 Дисплей сенсорного управления водителем

Портрет 1,77 дюйма TFT LCD дисплей SPI 128x160 ST7735 Дисплей сенсорного управления водителем Описание продукта

SFTO177DG-7062A-Nэто 1,77 дюймовый портретный режимМодуль TFT LCD с разрешением 128x160 точек. Он поддерживает 8 битовый интерфейс mpu, широко используется в портативных устройствах, медицинских устройствах и некоторых других небольших потребительских электрониках. SFTO177DG-7062A-N Модуль FT LCD встроен с IC ST7735 (совместим с IC ILI9163V). напряжение питания для аналоговых (Vcc) варьируется от 2,6V до 3,3V, типичное значение 2,8V. Этот модуль имеет поверхностную панель с противоотражанием,По направлению 12 часов.Инверсия шкала серости в 6 часов.

SF-TS177H-8784A-NМодуль представляет собой портретный режим TFT-LCD и он доступен также для резистивного сенсорного экрана опции чья часть No.SFTO177DG-7062A-TРабочая температура составляет от -20°C до +70°C; температура хранения составляет от -30°C до +80°C.

Часто задаваемые вопросы
Вопрос 1: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества. Смешанные образцы с разными номерами предметов приемлемы.
Вопрос 2: Как насчет сроков?
Ответ: для готовых продуктов образцы на складе немедленно. 1-1.5 недель для передела образцов. 4-6 недель для массового производства. Для готовых продуктов 2-3 дня для предложения о чертеже;2 часа для отбора образцов при одобрении чертежа; 5-6 часов для испытательного производства/серийного производства при утверждении образца.
Q3. Есть ли у вас какие-либо ограничения MOQ для образцов и производственных заказов?
О: Низкий MOQ. 3-5 штук для проверки образцов доступны. MOQ массового производства обычно 1K / лот. Мы поддерживаем qty ниже, чем MP MOQ для заказа с пробегом / PP-run.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 5-7 дней. Авиаперевозка и морская перевозка также необязательны.
Вопрос 5: Как сделать заказ на LCD-модуль?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли напечатать свой логотип на LCD-продукте?
Ответ: Да. Пожалуйста, сообщите нам формально на этапе проектирования, и мы сделаем образцы с вашим логотипом для вашего тестирования и одобрения образца. После одобрения образца массовое производство будет следовать утвержденным образцам.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 1 год гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы будем отправлять новые ЖК с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.

Портрет 1,77 дюйма TFT LCD дисплей SPI 128x160 ST7735 Дисплей сенсорного управления водителем Рисунок продукта

Описание пин

1 НК НК

2 Система GND наземная

3 BL_K светодиодный катод с подсветкой.

4 BL_A светодиодная афода с подсветкой.

5 Система GND наземная

6 RESET Reset Сигнальный штифт (Включено “Low”)

7 RS Данные или команда выберите пин.

8 SDA Серийный PIN ввода/вывода данных

9 SCK Серийный интерфейс Ввод часов

10 IOVCC Источник питания

11 ВЦК Источник питания ((2.8)

12 Чип CS выбран (задействован “Low”)

13 Система GND

14 НК

Первоначальный код:

//ST7735S+HSD177
WriteComm ((0x11); //спать
Задержка ((120); // Задержка 120 мс
Уровень кадров
WriteComm ((0xB1));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB2));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB3));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
Уровень кадров ST7735S
WriteComm ((0xB4); //Инверсия точек
WriteData ((0x03));
WriteComm ((0xC0));
WriteData ((0x62));
WriteData ((0x02));
WriteData ((0x04));
WriteComm ((0xC1));
WriteData ((0XC0));
WriteComm ((0xC2));
WriteData ((0x0D);
НаписатьData ((0x00);
WriteComm ((0xC3));
WriteData ((0x8D);
WriteData ((0xEA);
WriteComm ((0xC4));
WriteData ((0x8D);
WriteData ((0xEE);
Степень мощности ST7735S
WriteComm ((0xC5); // VCOM
WriteData ((0x0D);
WriteComm ((0x36); //MX, MY, RGB режим
WriteData ((0xC8));
СТ7735S Гамма-последовательность
WriteComm ((0xE0));
WriteData ((0x0A);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x17));
WriteData ((0x37));
WriteData ((0x31));
WriteData ((0x2B);
WriteData ((0x2E);
WriteData ((0x2C);
WriteData ((0x29));
WriteData ((0x31));
WriteData ((0x3C);
НаписатьData ((0x00);
WriteData ((0x05));
WriteData ((0x03));
WriteData ((0x0D);
WriteComm ((0xE1));
WriteData ((0x0B);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x12));
WriteData ((0x28));
WriteData ((0x24));
WriteData ((0x1F);
WriteData ((0x25));
WriteData ((0x25));
WriteData ((0x26));
WriteData ((0x30);
WriteData ((0x3C);
НаписатьData ((0x00);
WriteData ((0x05));
WriteData ((0x03));
WriteData ((0x0D);
Окончание ST7735S Гамма-последовательность
WriteComm ((0x3A); // 65k режим
WriteData ((0x05));
WriteComm ((0x29); //Ображать

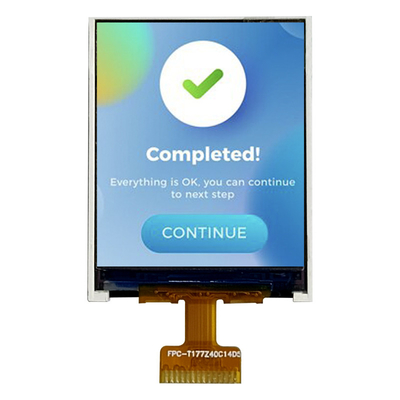

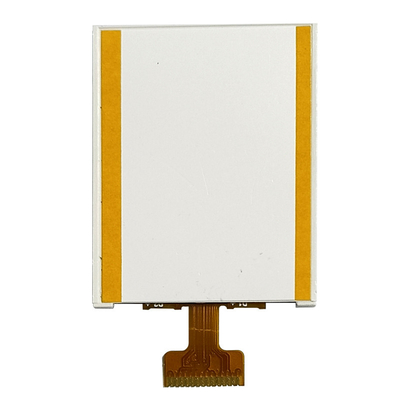

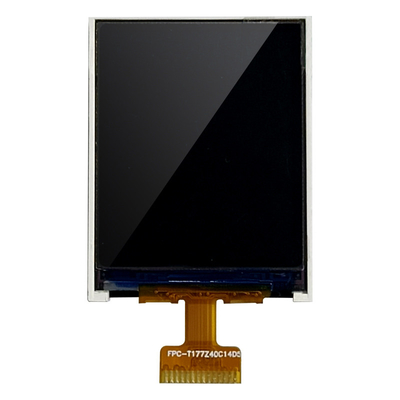

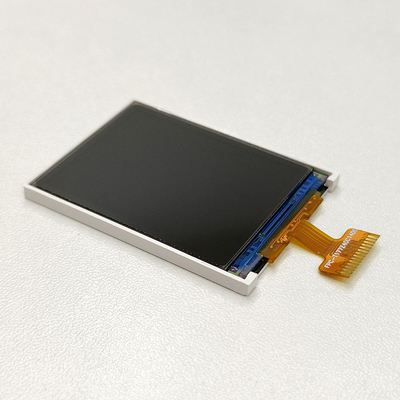

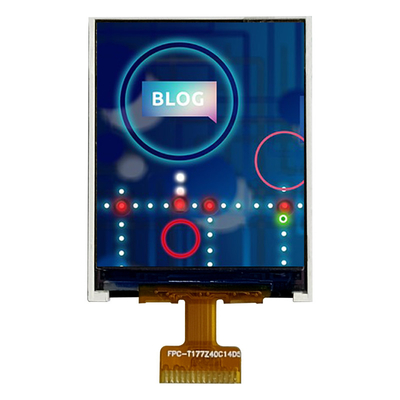

Портрет 1.77 дюймовый TFT LCD дисплей SPI 128x160 ST7735 Дисплей сенсорного управления водителем Опциональный, TFT LCD 1.77 дюймовый Изображение продукта


Производственные мощности и сертификация



Портрет 1,77 дюйма TFT LCD дисплей SPI 128x160 ST7735 Драйвер сенсорный экран Опциональный, для TFT LCD 1,77 дюйма Более подробная информация, пожалуйста, отправьте запрос на sales2@saef.com.cn или ck@saef.com.cn
