Подробная информация о продукте:
|
| Продукт: | 3.5 дюймовый TFT LCD экран | Сенсорный экран: | с CTP |
|---|---|---|---|
| Капацитивное касание: | Стандартные и настраиваемые опции | Резолюция: | точки 320x480 |
| Направление просмотра: | 12:00 | Интерфейс: | MCU & SPI |
| Пин-номер: | 32 штифта | Соединение: | Стыковочные устройства |
| Поверхностная яркость: | 300cd/m2 (ниты) | Срок службы светодиодов: | 40,000 часов |
| Соответствие: | Соответствует требованиям REACH & RoHS | Сертификация: | ISO9001:2015 & ISO14001:2015 |
| Выделить: | 3.5 дюймовый TFT LCD дисплей,3.5 дюймовый TFT LCD дисплей |
||
** Загрузить техническое описание **
3,5-дюймовый TFT ЖК-дисплей с интерфейсом ILI9488 MCU, 3,5-дюймовый емкостный сенсорный TFT ЖК-дисплей Дисплей Описание
Saef Tech SFTO350PY-7118ACT — это TFT-ЖК-модуль с диагональю 3,5 дюйма и разрешением HVGA 320x480 пикселей.
Краткие сведения о продукте:
1. Размер ЖК-дисплея: 3,5-дюймовый TFT.
2. Разрешение: 320х480.
3. Угол обзора: 12 часов
4. Размер контура: 55,26*84,69*2,1 мм.
5. Микросхема драйвера: ILI9488.
6. Тип интерфейса: микроконтроллер
7. Сенсорная панель: с резистивной сенсорной панелью или без нее (опционально).
8. Температура: верхняя часть от -20°C до +70°C; Испытание от -30°C до +80°C
Особенности продукта:
1. SFTO350PY-7118ACT — это TFT-ЖК-модуль с диагональю 3,5 дюйма, 320xRGBx480, полноцветным TFT-ЖК-дисплеем.
2. Этот модуль поддерживает интерфейс MCU. Модель SFTO350PY-7118ACT имеет размер модуля 55,26*84,69 мм и размер активной области 48,96 х 73,44 мм;
3. SFTO350PY-7118ACT интегрирован с контроллером ILI9488 на модуле, а напряжение питания его логики находится в диапазоне от 2,6 В до 3,3 В.
4. Может работать при температуре от -20℃ до +70℃; Температура хранения варьируется от -30 ℃ до + 80 ℃.
5. SFTO350PY-7118ACT — ЖК-модуль портретного режима с яркостью 200 кд/м2. Если вы хотите использовать его в ландшафтном режиме или увеличить яркость, свяжитесь с нами для получения дополнительной технической поддержки.
6. Этот 3,5-дюймовый TFT-ЖК-модуль хорошо подходит для GPS-устройств, POS-терминалов, устройств для чтения наличных, сканеров, домашней автоматизации, конференц-телефона, анализаторов, бытовой техники, домашней автоматизации, систем безопасности и т. д.
| Продукт: | 3,5-дюймовый TFT ЖК-экран | Сенсорный экран: | С ОСАГО |
|---|---|---|---|
| Емкостный сенсорный: | Стандартное и индивидуальное защитное стекло (опционально) | Разрешение: | 320x480 точек |
| Направление просмотра: | 12:00 | Интерфейс: | MCU&SPI |
| Номер контакта: | 32 контакта | Связь: | Подключение (настраиваемое) |
| Яркость поверхности: | 300кд/м2 (нит) | Срок службы светодиода: | 40 000 часов |
| Согласие: | Соответствие REACH и RoHS | Сертификация: | ISO9001:2015 и ISO14001:2015 |

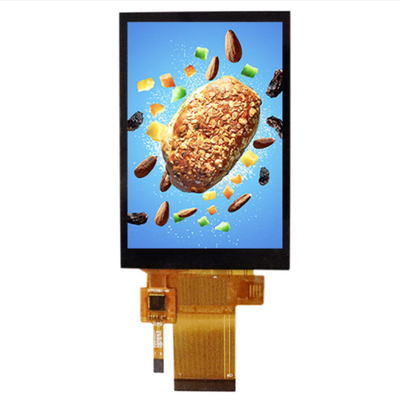

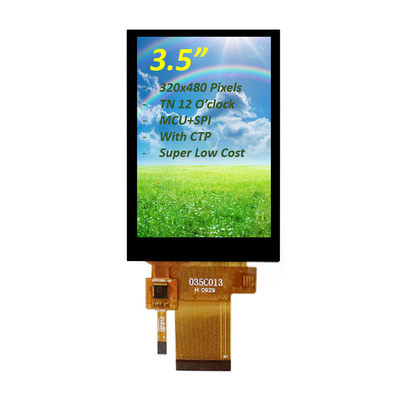

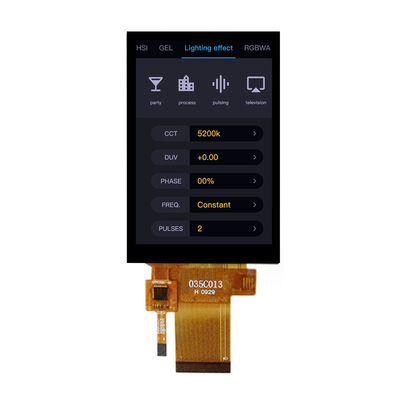

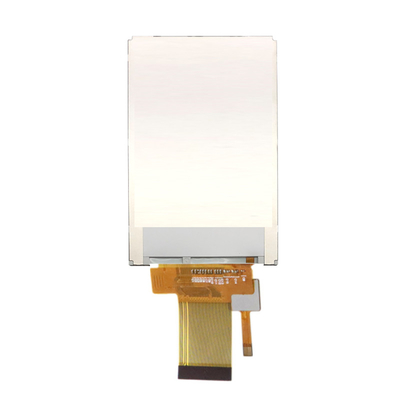

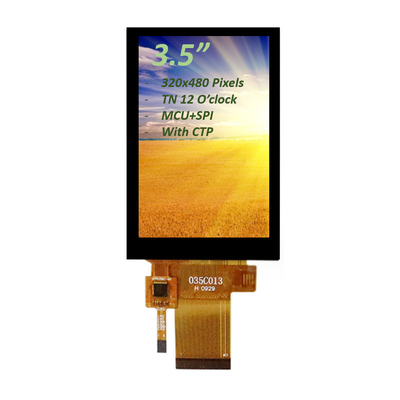

3,5-дюймовый TFT ЖК-дисплей с интерфейсом ILI9488 MCU, 3,5-дюймовый емкостный сенсорный TFT ЖК-дисплейИзображение продукта
Оптические характеристики
| Элемент | Символ | Состояние | Мин | Тип | Макс | Единица | |
| Яркость белого (Центр) | Лев |
Θ=0 Нормальный Угол обзора IBL= 120 мА |
-- | 300 | -- | кд/м2 | |
| Время ответа | Тр+Тф | -- | 20 | 40 | РС | ||
| Коэффициент контрастности | ЧР | -- | 500 | -- | -- | ||
|
Цвет Цветность (CIE1931) |
белый | Вх | 0,292 | 0,307 | 0,322 | ||
| Вай | 0,312 | 0,327 | 0,342 | ||||
|
Угол обзора |
Хор |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘР | -- | 70 | -- | ||||
|
Вер |
ΘU | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| Равномерность яркости | Среднее | Θ=0 | 80 | 90 | -- | % | |
| Цветовая гамма | NTSC | Θ=0 | 57 | 60 | -- | % | |
| Оптимальное направление просмотра | 12 0 ЧАСОВ | ||||||
Электрические характеристики
| Элемент | Символ | Мин. | Тип. | Макс. | Единица |
| Аналоговое напряжение питания | ВДД | 2.4 | 2,8 | 3.3 | В |
| Цифровое напряжение питания | ВДДИ | 1,65 | 1,8 | 3.3 | |
| Входной сигнал Напряжение | VIH | 0,7ВДИ | - | ВДДИ | В |
| ВИЛ | Земля | - | 0,3ВДИ | В |
Характеристики блока подсветки
| Элемент | Символ | Мин | Введите | Макс | Единица |
| ток светодиода | Иллинойс | - | 90 | 120 | мА |
| Напряжение светодиода | ВЛ | - | 2,8 | 3.2 | В |
| Срок службы светодиода | час | 30000 | 40000 | - | Час |
Определение контакта интерфейса LCM
|
Приколоть Нет. |
Символ | Функция |
| 1 | XL | Коснитесь левой линии |
| 2 | Ю | Коснитесь верхней цепи |
| 3 | XR | Нажмите на правую конечную линию. |
| 4 | ЯД | Коснитесь нижней линии |
| 5 | Земля | Земля |
| 6 | ИОВКК | Источник питания 1,8 В |
| 7 | ВКК | Источник питания 2,8 В |
| 8 | ФМАРК | Сигнал кадровой синхронизации |
| 9 | CS | Входной контакт выбора чипа (активный низкий уровень) |
| 10 | РС | Параллельное отображение вывода данных/команды |
| 11 | ВР/SPI_SCL | Разрешение записи в параллельный интерфейс MCU 8080 / вывод SCL в качестве последовательной тактовой частоты |
| 12 | РД | Разрешение чтения в параллельном интерфейсе микроконтроллера 8080. |
| 13 | SPI_SDA | двунаправленный контакт последовательного ввода/вывода данных |
| 14 | SPI_SDO | Последовательный вывод данных |
| 15 | ПЕРЕЗАГРУЗИТЬ | Вход внешнего сброса. |
| 16 | Земля | Земля |
| 17-32 | ДБ0-ДБ15 | Шина данных параллельного интерфейса MCU. |
| 33 | ЛЕДА | Светодиодная подсветка (анод) |
| 34-36 | ЛЕДК | Светодиодная подсветка (катод) |
| 37 | Земля | Земля |
| 38 | ИМ0 | Выберите режим интерфейса |
| 39 | IM1 | Выберите режим интерфейса |
| 40 | ИМ2 | Выберите режим интерфейса |
Сенсорное определение контакта FPC
| 1 | CTP_RST | Сброс сенсорного экрана |
| 2 | CTP_INT | Сигнал прерывания сенсорного экрана |
| 3 | CTP_SDA | Сигнал данных сенсорного экрана |
| 4 | CTP_SCL | Сигнал часов сенсорного экрана |
| 5 | Земля | Земля |
| 6 | ВДД | Источник питания |
Почему выбирают нас
1. Мы предоставляем индивидуальное решение для ЖК-дисплея.
Есть ли у вашего продукта особые требования к применению, электрические характеристики, оптические характеристики, сенсорные функции или механические размеры, требующие индивидуальных дисплеев? SAEF может удовлетворить ваши индивидуальные требования к ЖК-дисплеям.
2. Комплексные решения для сенсорного экрана и дисплея.
Вы беспокоитесь о сборке сенсорного экрана и экрана дисплея? SAEF может предоставить индивидуальные и стандартные сенсорные экраны, включая резистивные и емкостные мультисенсорные решения, а также услуги воздушного и оптического соединения.
3. Приверженность качеству и надежности
SAEF сертифицирован по стандартам ISO9001:2015 и ISO14000, что соответствует требованиям RoHS, REACH и другим экологическим нормам на мировых рынках. Мы обеспечиваем качество посредством производственного управления IQC, PQC и OQC, надежности и испытаний на старение.
4. Долгосрочные поставки
При нормальных обстоятельствах рекомендуемая нами продукция может поставляться более 5 лет. Если есть особые потребности, мы заранее разработаем альтернативные планы, чтобы обеспечить ваши долгосрочные потребности в поставках.
ESP8266 подключен к ili9488 3,5-дюймовому TFT-экрану для дисплея + сенсорного экрана
1. Используйте библиотеку TFT_eSPI.
2. Содержание конфигурации
2-1)Как подключено устройство?
ВККЛЭД - 3.3
Земля - Земля
КС - Д8
РСТ - Д4
ДК/РС - Д3
SD1(MOSI)T_DIN - D7
SCKT_CLK — D5
Т_Д0 - Д6
Т_КС - Д2
* XXX/XXX указывает, что требуется параллельная линия, которая применима только к экранам ESP8266 и ili9488.
*Другие экраны должны быть настроены в соответствии с аннотациями в User_Setup.h и User_Setup_Select.h, чтобы избежать отклонений!!
2-2). Измените User_Setup.h
Найдите файл User_Setup.h в каталоге библиотеки и измените аннотации в соответствии с моделью TFT-экрана.
#define ILI9488_DRIVER // ПРЕДУПРЕЖДЕНИЕ. Не подключайте SDO дисплея ILI9488 к MISO, если другие устройства используют шину SPI (TFT SDO НЕ выполняет тристатус при высоком уровне CS)
Раскомментируйте этот драйвер и верните в комментарий значение li9341 по умолчанию.
Добавьте два параметра
#define TFT_WIDTH 480
#define TFT_HEIGHT 320
Поскольку я использую экран 480*320, в файле нет соответствующих параметров, поэтому я могу добавить его и использовать напрямую, если в файле есть параметры соответствующего экрана.
Файл продолжает прокручиваться вниз
Найдите #define TOUCH_CS PIN_D2 и раскомментируйте (соответствует порту схемы разводки)
2-3) Измените User_Setup_Select.h.
Включить #include <User_Setup.h>
Включить #include <User_Setups/Setup20_ILI9488.h> (на разных экранах осуществляется поиск соответствующего драйвера согласно английской аннотации)
*Для других типов экранов необходимо открыть соответствующий файл драйвера User_Setups/Setup20_ILI9488.h, чтобы проверить, совпадают ли определенные контакты с теми, что указаны на схеме подключения.
2-4) Попробуйте пробежаться
Откройте экземпляр -TFT_eSPI-Generic-Touch_calivrate в Arduino (этот экземпляр называется сенсорной калибровкой, сенсорный экран должен быть откалиброван)
Следуйте примерам, представленным в библиотеке, и играйте в свое удовольствие.
