Подробная информация о продукте:
|
| Продукт: | 3.5 дюймовый TFT LCD экран | Сенсорный экран: | С сопротивляющейся сенсорной панелью или без нее |
|---|---|---|---|
| Емкостное касание: | Стандартное и индивидуальное крыло стекла необязательно | Резолюция: | точки 320x480 |
| Направление просмотра: | 12:00 | Интерфейс: | MCU |
| Пин-номер: | 32 штифта | Соединение: | Замыкание (настраивается) |
| Поверхностная яркость: | 200cd/m2 (ниты) | Продолжительность жизни СИД: | 40 000 часов |
| Соответствие: | Соответствует требованиям REACH & RoHS | Сертификация: | ISO9001:2015 & ISO14001:2015 |
| Выделить: | 3.5 дюймовый TFT LCD дисплей,HVGA TFT LCD дисплей,дисплей 320x480 TFT LCD |
||
3.5 дюймовый TFT портретный тип ЖК-дисплей с ILITEK ILI9488 MCU интерфейсным драйвером 320x480 HVGAОписание отображения
Saef Tech SF-TC350H-8942A-N представляет собой диагональный 3,5-дюймовый TFT LCD-модуль с разрешением HVGA 320x480 пикселей.
Подробная информация о продукте:
1Размер ЖК-дисплея: 3,5 ̊ TFT
2Разрешение: 320х480
3Угол обзора: 12 часов
4Размер контура: 55,26*84,69*2,1 мм
5ИК водителя: ILI9488
6. Тип интерфейса: MCU
7. Сенсорная панель: с или без резистивной сенсорной панели необязательно
8Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
Характеристики продукта:
1. SF-TC350H-8942A-N представляет собой TFT LCD модуль с диагональю 3,5 дюйма, 320xRGBx480, полноцветный TFT LCD дисплей.
2Этот модуль поддерживает интерфейс MCU. Модель SF-TC350H-8942A-N имеет размер модуля 55,26*84,69 мм и размер активной площади 48,96 x 73,44 мм;
3. SF-TC350H-8942A-N интегрирован с контроллером ILI9488 на модуле, а его логическое питание напряжением колеблется от 2.6V до 3.3V.
4Он может работать при температуре от -20°C до +70°C; его температура хранения колеблется от -30°C до +80°C.
5. SF-TC350H-8942A-N - это портретный режим LCD-модуля, с яркостью 200 cd/m2. Если вы хотите использовать его в пейзажном режиме или увеличить яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.
6Этот 3,5 дюймовый TFT LCD модуль отлично подходит для устройств GPS, POS терминалов, чтецов наличных, сканеров, домашней автоматики, конференц-телефонов, анализаторов, бытовых приборов, домашней автоматики, систем безопасности и т.д.
| Продукт: | 3.5 дюймовый TFT LCD экран | Прикосновение к экрану | С резистивной сенсорной панелью или без нее |
|---|---|---|---|
| Капацитивное касание: | Стандартное и индивидуальное стекло покрытия необязательно | Решение: | 320х480 точек |
| Направление просмотра: | 12:00 | Интерфейс: | MCU |
| Номер пин-кода: | 32 штифта | Подключение: | Замыкание (настраивается) |
| Светимость поверхности: | 200cd/m2 (ниты) | Продолжительность жизни светодиода: | 40000 часов |
| Соответствие: | Соответствует требованиям REACH & RoHS | Сертификация: | ISO9001:2015 и ISO14001:2015 |

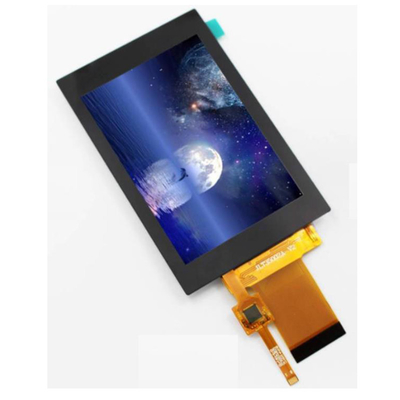

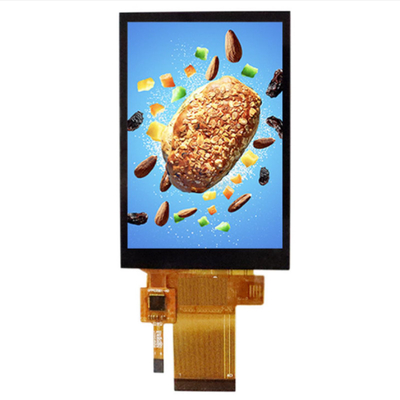

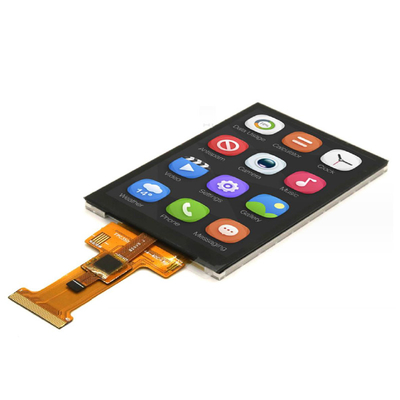

MCU 3,5 дюйма TFT LCD, 3,5 " 320x480 HVGA LCD дисплей Реальное изображение продукта
ESP8266 подключен к ili9488 3,5-дюймовый TFT экран для отображения + сенсорный
1. Использовать библиотеку TFT_eSPI
2Контент конфигурации
2-1) Как устройство подключено?
VCCLED - 3.3
ГНД - ГНД
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX указывает, что требуется параллельная линия, которая применима только к экранам ESP8266 и ili9488.
*Другие экраны должны быть настроены в соответствии с аннотациями в User_Setup.h и User_Setup_Select.h, чтобы избежать обходов!!
Изменить User_Setup.h
Найти файл User_Setup.h в каталоге библиотеки и изменить аннотации в соответствии с моделью экрана TFT
#define ILI9488_DRIVER // ВНИМАНИЕ: Не подключайте дисплей ILI9488 SDO к MISO, если другие устройства используют одну шину SPI (TFT SDO НЕ тристет, когда CS высокий)
Отменить комментарий этого драйвера, и вернуть по умолчанию li9341 к комментарию
Добавить два параметра
#определить TFT_WIDTH 480
#определить TFT_HEIGHT 320
Поскольку я использую экран 480 * 320, нет соответствующих параметров в файле, так что я могу добавить его и использовать его непосредственно, если есть параметры соответствующего экрана в файле
Файл продолжает прокручиваться вниз
Найти #define TOUCH_CS PIN_D2 и отменить комментарий (соответствует порту wiremap)
2-3) Изменить User_Setup_Select.h
Включить #include
Включить #include
*Для других типов экранов необходимо открыть соответствующий файл драйверов User_Setups/Setup20_ILI9488.h, чтобы проверить, совпадают ли определяемые булавки с теми, что на схеме проводки.
2-4) Попробуй бегать
Откройте экземпляр -TFT_eSPI-Generic-Touch_calivrate в Arduino (этот экземпляр называется сенсорной калибровкой, сенсор должен быть калиброван)
Следуйте примерам, приведенным в библиотеке, и играйте, как вам нравится.
В конце концов, я на самом деле не знаю много о принципе, к счастью, чтобы узнать, может быть упущения в конкретной конфигурации, не забудьте изучить больше конфигурации примечания,и в то же время сталкиваются с проблемами, чтобы пойти на отечественные и зарубежные сайты, чтобы попробовать свою удачу, у меня нет времени проверять, просто поговорим о том, как идти, удачи всем!
