7 дюймовый 1024x600 LVDS TFT LCD с CTP, PCAP Touch Screen 7 дюймовый IPS

7 дюймовый 1024x600 LVDS TFT LCD с CTP, PCAP Touch Screen 7 дюймовый IPS Введение продукта

Подробная информация о продукте:


1. LCD Размер: 7 ′′ дюймов TFT
2Разрешение: 1024x600
3Угол просмотра: свободный
4Размер контура: 165x100x5.7 мм
5. Тип интерфейса LCM: LVDS

6. Тип интерфейса CTP: I2C
7Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
8. Сенсорная панель: емкостный сенсорный экран ((CTP)

SAEF Technology ZDX070BIV1-B3 представляет собой 7-дюймовый полноугольный TFT LCD дисплей типа IPS с разрешением 1024x600 пикселей.

Этот ЖК-модуль имеет диаметры 165x100x5.7 мм, а размер АА 154.2144 ((H) ×85.92 ((V) мм. Этот 7-дюймовый ЖК-модуль TFT имеет PCAP ((Капацитивный сенсорный экран).Интерфейс LCM ZDX070BIV1-B3 с интерфейсом LVDSИнтерфейс CTP I2C. ZDX070BIV1-B3 имеет яркость поверхности 300cd / m2 (нит), этот модуль ЖК-дисплея может работать при температуре от 20 ° C до + 70 ° C.

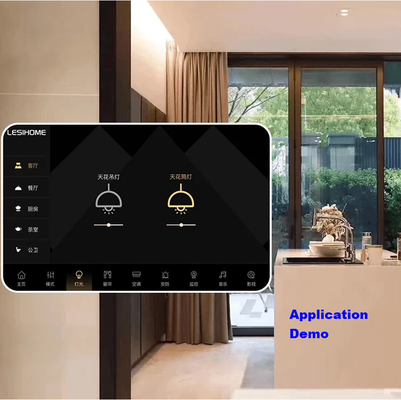

Этот 7 ′′ TFT LCD-модуль широко используется в измерительном оборудовании, медицинском устройстве, домашней автоматизации, системе безопасности доступа, ценнике супермаркета и бытовой технике, устройстве GPS и т. Д.

7 дюймовый 1024x600 LVDS TFT LCD с CTP, PCAP сенсорный экран 7 дюймовый IPS

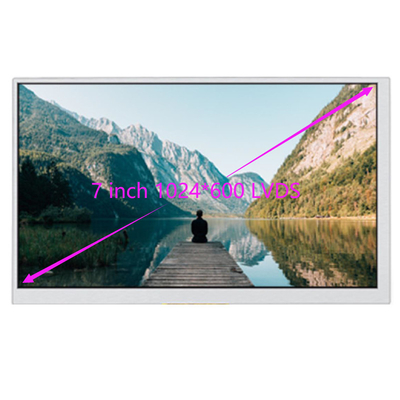

7 дюймовый 1024x600 LVDS TFT LCD с CTP, PCAP Touch Screen 7 дюймовый IPS Изображение продукта

Устройства и сертификаты

Что такое LVDS

LVDS (Low Voltage Differential Signaling): это интерфейс технологии дифференциальной сигнализации низкого напряжения. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

В последние годы, с быстрым развитием электронной промышленности, интеллектуальное оборудование для отображения также достигло блестящих успехов, и потребители стали предпочитать дисплей высокой четкости.В настоящее время, интерфейсы протокола высокой четкости включают RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One и т. д.

Стандарт уровня LVDS использует пару (две) дифференциальных сигнальных линий для передачи данных.

При управлении стабильным источником тока 3,5 мА данные могут передаваться на высокой скорости с очень низкой амплитудой дифференциального сигнала 350 мВ на 100Ω окончании.Скорость передачи данных ограничена максимум 655 Мбит/с в пределах спецификацииБлагодаря уникальной обработке каждого производителя полупроводников, можно достичь высокоскоростной скорости передачи около 3 Гбит/с.

Два дифференциальных сигнала, положительный электродный сигнал (A +) и отрицательный электродный сигнал (B−), сосредоточены на общем напряжении (Voc) 1,2 В,и оба сигнала колеблются с разницей потенциала 350 мВ. Затем дифференциал осциллоскопа измеряется с помощью зонда, и получается волновая форма сигнала, как на рисунке 2. Это разница амплитуды между двумя сигналами ((A+) −(B−)).Измерение с помощью дифференциального зондаНо такая волновая форма сигнала физически не существует.

Основная структура передатчика и приемника LVDS показана на рисунке ниже. Он использует два провода (т.е. дифференциальные сигнальные линии) для передачи одного сигнала,и управляется постоянным источником тока, т.е. на основе тока (в отличие от напряженных уровней, таких как TTL и CMOS).

Среди них, транзистор с эффектом поля в драйвере (не обязательно транзистор с эффектом поля, потому что техническая спецификация LVDS в основном фокусируется на электрическом,взаимосвязь и окончание линии интерфейса LVDS, и нет четких требований к производственному процессу, средству передачи и напряжению питания, то есть он может быть реализован с помощью CMOS, GaAs или других процессов,и черный кот и белый кот, который может поймать мышей - это хорошие кошки) чтобы сформировать полный переключатель мостаИспользуется для управления направлением потока тока источника постоянного тока 3,5 мА,100-охмный терминальный резистор соединен параллельно между инвертирующими и инвертирующими терминалами приемника, так что ток может генерировать напряжение через резистор, а затем высокие и низкие уровни формируются по суждению приемника.

Когда Q2 и Q3 включены, а Q1 и Q4 отключены, постоянный источник тока течет к приемнику через Q3,и идет вниз через 100 Ом окончания сопротивления и затем возвращается к приводу конца, и, наконец, проходит через Q2 на землю (GND), ток 3,5mA производит падение напряжения 350mV на 100 Ом резистора, в это время,напряжение на терминале инверсии выше, чем напряжение на терминале инверсии, и выход высокого уровня "H".
