Подробная информация о продукте:
|
| Продукт: | 2,0" дисплей с плоским экраном дюйма TFT LCD | Разрешение: | Точки QVGA 240x320 |
|---|---|---|---|
| Водитель Ic: | ST7789V IC или эквивалент | Экран касания: | Без экрана касания (ориентированного на заказчика) |
| Размер защитного прозрачного стекла: | ориентированный на заказчика | Осматривая направление: | 12 часа |
| Конспектируйте тусклое.: | 38,5 (w) x 52,05 (l) x 2,95 (t) mm | Активная область: | 30,60 x 40,80 mm |
| Интерфейс: | MCU/SPI/RGB (ориентированное на заказчика) | Соединение: | Тип соединителя FPC |
| Секретный номер: | 51 штырь (ориентированный на заказчика) | Поверхностная яркость: | 250 cd/m2 (nits) |
| Рабочий потенциал: | 2,8 v | Осветите тип контржурным светом: | Белое СИД |
| Продолжительность жизни приведенная: | 40 000 часов | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
| Выделить: | дисплей 240x320 TFT LCD,Дисплей QVGA TFT LCD,Дисплей 240x320 ST7789V QVGA TFT |
||
Дисплей с плоским экраном TFT LCD 2,0" тип TFT дюйма QVGA 240x320 TN с ST7789V IC TFT LCD
2,0" TFT 240x320, TFT LCD описание 2,0 дюймов
Модуль SF-TC200L-8939A-N TFT LCD 2,0" дисплей полного цвета режима портрета QVGA размера дюйма раскосный 240x320, модуль SF-TC200L-8939A-N LCD поддерживает интерфейс MCU/SPI/RGB. Интерфейс ориентирован на заказчика. Модель SF-TC200L-8939A-N имеет размер модуля 38,5 (w) x 52,05 (l) x 2,95 (t) mm и размер активной области 30,60 x 40,80 mm.
SF-TC200L-8939A-N интегрировано с ST7789V или соответствующим регулятором IC водителя на модуле, и свои ряды подачи напряжения логики от 2.6V к типичному значению 3.3V 2.8V. Поверхностная яркость 250 cd/m2 (Nits). Эта модель имеет работая temp на -20 до 70 градусах, и temp хранения на -30 до 80 градусах.
Модель широко была использована в handheld приборах, терминале POS, читателе наличных денег, врезанных системах, домашней автоматизации, GPS, медицинском оборудовании, промышленном приборе, оборудовании безопасностью которое требует дисплея TFT в высококачественном и красочном изображении.
| Продукт: | 2,0" дисплей с плоским экраном дюйма TFT LCD | Разрешение: | Точки QVGA 240x320 |
|---|---|---|---|
| Водитель IC: | ST7789V IC или эквивалент | Экран касания: | Без экрана касания (ориентированного на заказчика) |
| Размер защитного прозрачного стекла: | Ориентированный на заказчика | Осматривая направление: | 12 часа |
| Конспектируйте тусклое.: | 38,5 (w) x 52,05 (l) x 2,95 (t) Mm | Активная область: | 30,60 x 40,80 Mm |
| Интерфейс: | MCU/SPI/RGB (ориентированное на заказчика) | Соединение: | Тип соединителя FPC |
| Секретный номер: | 51 штырь (ориентированный на заказчика) | Поверхностная яркость: | 250 Cd/m2 (nits) |
| Рабочий потенциал: | 2,8 v | Осветите тип контржурным светом: | Белое СИД |
| Продолжительность жизни СИД: | 40 000 часов | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
Определение Pin
Pin1, смолотый GND,
Pin2-3, VCI, напряжение тока электропитания 2.8V
Pin4-5, IOVCC, напряжение тока электропитания 2.8V/1.8V
Pin6, IM3, выбирают режим интерфейса
Pin7, IM2, выбирают режим интерфейса
Pin8, IM1, выбирают режим интерфейса
Pin9, IM0, выбирают режим интерфейса
Pin10, ВОЗВРАТ, LCM переустановило входной сигнал
Pin11, CS, штырь входного сигнала для сигнала выбора обломока
Pin12, RS, сигнал регистра отборный
Pin13, WR, пишут штырь сигнала ввода строба
Pin14, RD, прочитало штырь сигнала ввода строба
Pin15, VSYNC, вертикальный синхронизируя сигнал
Pin16, HSYNC, горизонтальный синхронизируя сигнал
Pin17, ПОЗВОЛЯЮТ, входные данные включить контроль
Pin18, DOTCLK, сигнал часов попробовать каждое dat
Pin19, SDA, серийный входной сигнал
Pin20-37, DB0-DB17, I/O данным по дисплея
Pin38, TE, срывая выход влияния
Pin39, SDO, прочитало штырь сигнала ввода строба
Pin40, PWM
2" TFT 240x320, TFT LCD 2" чертеж дюйма

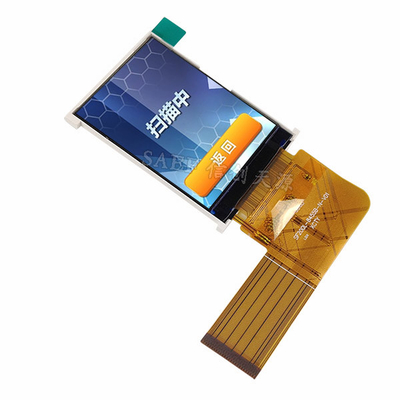

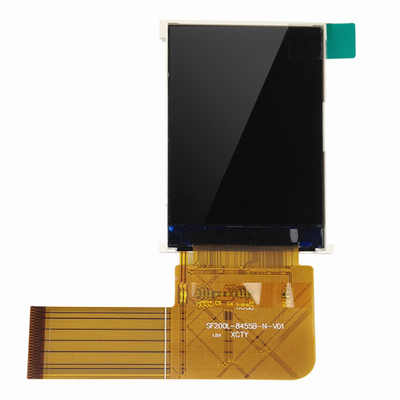

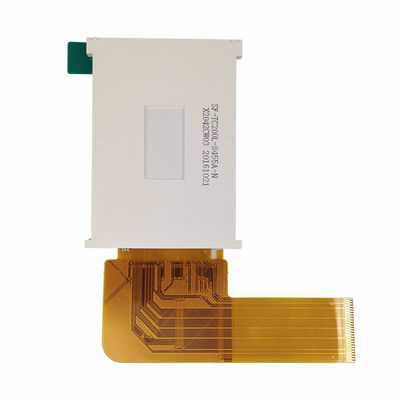

2" TFT 240x320, TFT LCD 2" изображение продукта дюйма
