Подробная информация о продукте:
|
| продукт: | 5" касание дюйма TFT LCD | Разрешение: | точки 720x1280 |
|---|---|---|---|
| Водитель IC: | ILI9881C или эквивалент | Экран касания: | с сенсорной панелью емкости (опционной) |
| Размер защитного прозрачного стекла: | Ориентированный на заказчика | Осматривая направление: | Свободный (80/80/80/80) |
| Конспектируйте тусклое.: | 66,10 (w) x 120,40 (l) x 2,16 (t) mm | Активная область: | 62,10 x 110,40 mm |
| Интерфейс: | MIPI (ориентированное на заказчика) | Соединение: | Тип соединителя FPC |
| Секретный номер: | 25 штырей (ориентированных на заказчика) | Поверхностная яркость: | 300 cd/m2 (nits) |
| Подача напряжения: | 2,8 v (ТИП значение) | Осветите тип контржурным светом: | Белое СИД |
| Продолжительность жизни СИД: | 40 000 часов | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
| Выделить: | Дюйм TFT LCD MIPI 5,5 дюймов TFT LCD 720x1280,CTP TFT LCD 5 дюймов |
||
Касание 5" TFT LCD угол наблюдения TFT IPS портрета дюйма HD 720x1280 полный с интерфейсом MIPI с модулем CTP LCD
5,0" TFT 720x1280, TFT LCD описание 5,0 дюймов
Модуль SF-TC500I-8725B-N TFT LCD 5" дисплей полного цвета угла наблюдения режима портрета HD размера дюйма раскосный 720x1280 IPS свободный. SF-TC500I-8725B-N имеет другую версию которая емкостный экран касания, номер модели SF-TC500I-8725B-CT. Оно опционный для того чтобы быть с или без PCAP. Этот модуль поддерживает интерфейс MIPI. Модель SF-TC500I-8725B-N имеет размер модуля 66,10 (w) x 120,40 (l) x 2,16 (t) mm и размер активной области 62,10 x 110,40 mm.
SF-TC500I-8725B-N интегрировано с регулятором ILI9881C на модуле, и свои ряды рабочего потенциала от 2.6V к типичному значению 3.3V 2.8V.
Поверхностная яркость 300 cd/m2 (Nits). Если вы хотел были бы использовать его как альбомный режим или регулировать яркость, то пожалуйста контактируйте с нами для больше службы технической поддержки. Модель широко была использована в домашней автоматизации, приборе дома, врезанных системах, GPS, медицинском оборудовании, промышленном приборе, оборудовании безопасностью которое требует дисплея TFT в высококачественном и красочном изображении.
| Продукт: | 5" касание дюйма TFT LCD | Разрешение: | точки 720x1280 |
|---|---|---|---|
| Водитель IC: | ILI9881C или эквивалент | Экран касания: | без касания, PCAP опционное |
| Размер защитного прозрачного стекла: | Ориентированный на заказчика | Осматривая направление: | Свободный (80/80/80/80) |
| Конспектируйте тусклое.: | 66,10 (w) x 120,40 (l) x 2,16 (t) mm | Активная область: | 62,10 x 110,40 nm |
| Интерфейс: | MIPI (ориентированное на заказчика) | Соединение: | Тип соединителя FPC |
| Секретный номер: | 25 штырей (ориентированных на заказчика) | Поверхностная яркость: | 300 Cd/m2 (nits) |
| Подача напряжения: | 2,8 v (ТИП значение) | Осветите тип контржурным светом: | Белое СИД |
| Продолжительность жизни СИД: | 40 000 часов | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
Определение Pin
Pin1, СИД a, Анод СИД
Pin2, СИД k, Катод СИД
Pin3, VCC, Электропитание 2.8V
Pin4, IOVCC, Напряжение тока электропитания 1.8V/2.8V
Pin5, GND, Земля силы
Pin6, CLKP, Сигналы часов DSI-CLK+
Pin7, CLKN, Сигналы часов DSI-CLK-
Pin8, GND, Земля силы
Pin9, D0N, Сигналы данным по DSI-D0-
Pin10, D0P, Сигналы данным по DSI-D0+
Pin11, GND, сила смололо
Pin12, D1N, сигналы данным по DSI-D1-
Pin13, D1P, сигналы данным по DSI-D1+
Pin14, GND, сила смололо
Pin15, D2N, сигналы данным по DSI-D2-
Pin16, D2P, сигналы данным по DSI-D2+
Pin17, GND, сила смололо
Pin18, D3N, сигналы данным по DSI-D2-
Pin19, D3P, сигналы данным по DSI-D2+
Pin20, GND, сила смололо
Pin21, TE, электропитание 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, ВОЗВРАТ, штырь регистра отборный
Pin24, GND, сила смололо
Pin25, GND, сила смололо
5,0" TFT 720x1280, TFT LCD чертеж 5,0 дюймов

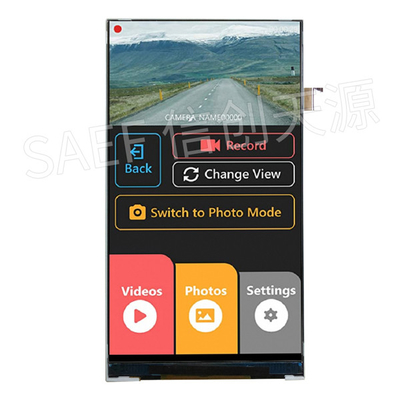

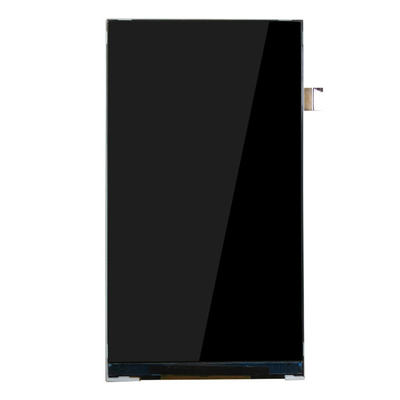

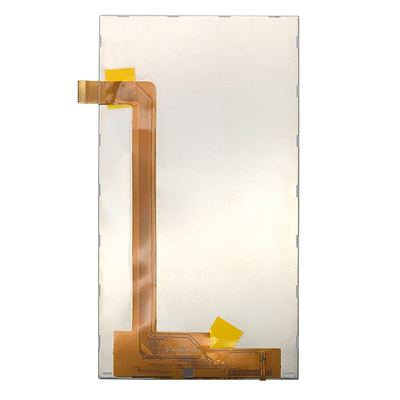

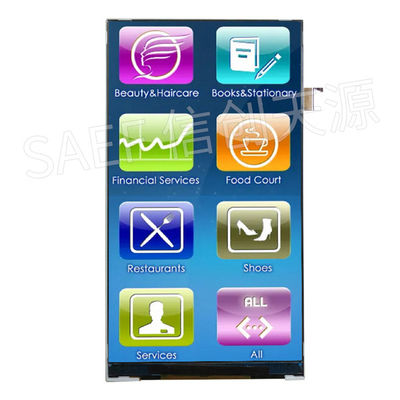

5,0" TFT 720x1280, TFT LCD изображение продукта 5,0 дюймов
